UV프린터 잉크 공급 문제 총 정리



I. 잉크 공급 원리_UV프린터 잉크 공급 문제 총 정리

1. Image DATA와 별도인 잉크 공급 _UV프린터 잉크 공급 문제 총 정리



하기 내용은 헤드 교체 받은 질의 입니다.

---

“Print head 교체 후 아예 잉크가 나오지 않네요. DATA cable 연결이 잘 못 되었을까요?”

“혹시 Ink load 후 cleaning은 진행하셨나요?”

“진행하지 않았어요”

“잉크가 Print head에 공급되어야 잉크분사가 제대로 되는지 확인이 가능합니다.”

“저는 헤드만 교체하면 바로 잉크가 나오는지 알고, 인쇄를 진행했네요”

“Ink load와 cleaning이 제대로 되어야 print head 내에 잉크가 들어가서, DATA가 제대로 나오는지 확인 가능합니다.”

---



Ink load, cleaning 기능은 image data를 관장하는 소프트웨어, 전자보드, DATA cable, 헤드와 상관없이 별도로 작동합니다.

이 부분을 먼저 알고 있어야, 프린터 문제 발생 시 경우의 수를 줄일 수 있기에, 먼저 말씀 드립니다.

2. 잉크 공급 flow chart _UV프린터 잉크 공급 문제 총 정리

잉크 공급을 두 부분으로 나누면 나중에 문제 해결하는데 도움이 됩니다.

Captop을 기준으로 위, 아래로 구분합니다.

• 윗 부분은 왼쪽으로 잉크 라인, 댐퍼, 헤드
• 아래 부분은 오른쪽으로 Captop , 모터 펌프, 폐잉크 통

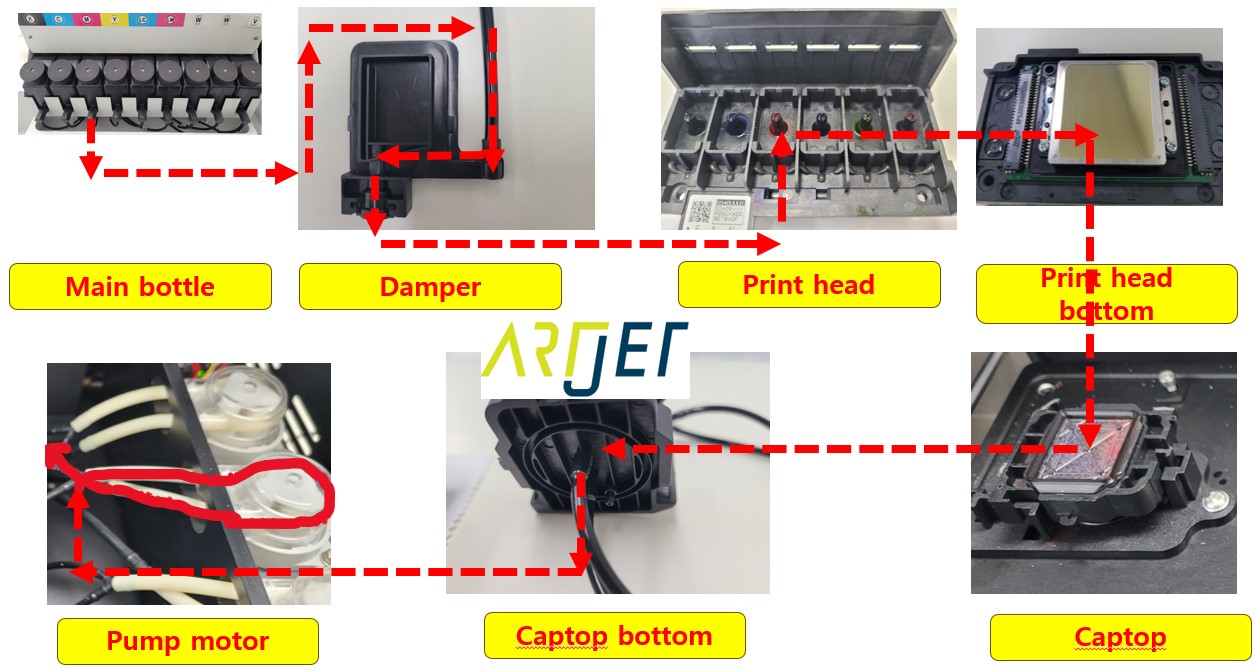

아래 그림은 잉크 공급을 정리한 그림입니다.

• Main bottle에 잉크를 부으면, 액체가 높은 곳에서 낮은 곳으로 흐르듯 잉크는 잉크 튜브를 통해 Damper까지 흐르게 됩니다.
• Damper가 없다면, 잉크는 헤드를 통해 밑으로 뚝뚝 떨어지겠지만, Damper가 잉크를 잡고 있기에 잉크가 헤드를 통해 뚝뚝 떨어지지 않게 됩니다.
• 이렇게 Damper는 헤드 전 단계에서 잉크를 잡아주는 역할을 하고, 동시에 헤드에 잉크를 공급하는 역할을 하기도 합니다.
• 하지만 Damper에서 헤드까지 잉크 공급은 저절로 되지 않고, 강제적으로 잉크가 한번 헤드에 들어오는 과정이 있어야 합니다.
• 이 과정은 모터 펌프가 돌면서, 가능하게 됩니다.
• 헤드 밑에 있는 Captop은 헤드 표면에 밀폐되고, 밀폐된 상태에서 모터 펌프가 돌면,
• 댐퍼 안에 있는 잉크는 헤드를 통해 Captop을 거쳐 모터 펌프 튜브를 통과 후 폐잉크통으로 들어가게 됩니다.
• 이런 과정이 있어야, Damper에서 헤드까지 잉크가 흐름성을 유지해 인쇄 작업시 헤드를 통해 잉크가 나오게 됩니다.





모터 펌프로 잉크를 폐잉크통까지 흐르게 하기 위해서는, Main bottle부터 폐 잉크통까지 그 어떤 구간에서도 Air가 들어오면 안됩니다.

아래 사진은 실제 Air가 들어올 수 있는 구간을 표시했습니다. Pumping, cleaning시 잉크가 빨려오지 않을 때 실제 점검 포인트 입니다.





II. 각 파트와 기능, 셋팅 및 교체 방법 _UV프린터 잉크 공급 문제 총 정리

잉크 공급 문제 발생 시, 각 파트의 기능을 알 고 있어야 문제를 좀 더 빠르게 파악하고 해결할 수 있습니다.

이 때문에 반듯이 각 파트가 어떤 기능을 하는지 알고 있어야 합니다.

1. Captop  _UV프린터 잉크 공급 문제 총 정리

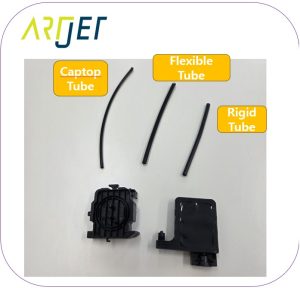

Captop 아래 하단 튜브의 중요성

Captop 교체 방법과 주의 사항_교체 영상 포함

2. Damper _UV프린터 잉크 공급 문제 총 정리

ARTJET ink line 구조와 Damper 교체 시 주의 사항

3. Peristaltic pump motor _UV프린터 잉크 공급 문제 총 정리

펌프 모터 작동 원리와 노란색 tube 교체 영상:



4. Captop과 Print head 위치 _UV프린터 잉크 공급 문제 총 정리

기본 원리와 몇 가지 문제와 해결 :

이것저것 다 점검해도 Ink load(펌핑이) 안될 때, 수동으로 Capping station 위치 맞추기
ARTJET UV Printer 소비자 문제와 해결 6_헤드교체 후 펌핑이 되지 않아요

Inkload도 cleaning도 잘 되는데, white 노즐이 잘 살지 않아요. Capping station 수평 맞추기
ARTJET UV Printer Troubleshoot Ink Supply 18_Practice 13



III. 루틴하게 접수되는 문제와 해결 _UV프린터 잉크 공급 문제 총 정리



1. Captop _UV프린터 잉크 공급 문제 총 정리

Captop 표면이 건조되어서:
artjet-uv-printer-troubleshoot-ink-supply-7_practice-2

White, ink load(pumping)도 잘되고, print head cleaning도 잘 되는데, nozzle pattern이 살지 않고, 인쇄 중에도 제대로 인쇄가 되지 않은 문제, 심지어 잉크를 교체해도,,,
Captop위에 남아 있는 잉크 오염으로 인한 print head 표면 잉크 점성 변화:
ARTJET UV Printer Troubleshoot Ink Supply 13_Practice 8

2. Damper _UV프린터 잉크 공급 문제 총 정리

너무 잦은 inkload, head cleaning은 damper에 잉크 공급할 시간을 주지 않아, nozzle pattern이 계속 잘 나오지 않음:
artjet-uv-printer-troubleshoot-ink-supply-8_practice-3

Black ink를 담당하는 damper를 주사기로 당겨도, 잉크가 나오지 않는 문제 원인과 해결:
ARTJET UV Printer Troubleshoot Ink Supply 14_Practice 9

3. Peristaltic pump motor _UV프린터 잉크 공급 문제 총 정리

Peristaltic pump motor tube(노란색 튜브) 수명과 교체 방법 :
artjet-uv-printer-troubleshoot-ink-supply-8_practice-4

시간이 지나면서 White print head cleaning이 잘 되지 않을 때, 몇 가지 Know how
pumping 시간 조절과 pump motor speed 조절 방법:
ARTJET UV Printer Troubleshoot Ink Supply 17_Practice 12

시간이 지나면서 white print head cleaning이 잘 되지 않을 때는 무조건, Captop과 노란색 튜브를 먼저 교체하고 문제를 점검하시는게 가장 빠른 방법입니다.
ARTJET UV Printer Troubleshot Ink supply _ Captop, 노란색 튜브 교체시기

4. Captop과 Print head 위치 _UV프린터 잉크 공급 문제 총 정리

이것저것 해도 맞지 않을 때, 수동으로 Captopping station 위치 맞추기 :
ARTJET UV Printer 소비자 문제와 해결 6_헤드교체 후 펌핑이 되지 않아요

inkload도 cleaning도 잘 되는데, white 노즐이 잘 살지 않아요. Capping station 수평 맞추기 :
ARTJET UV Printer Troubleshoot Ink Supply 18_Practice 13

Captop과 노란색 튜브를 갈아도, 위치를 몇 번이고 확인해도, Inkload(Pumping)가 되지 않았던 문제, Print head 밑면 보호 철판 구겨짐 :
artjet-uv-printer-troubleshoot-ink-supply-8_practice-5

Print head 밑면 보호 철판 벌어짐과 위치 재 점검, 잉크를 통해 captop위치 점검하기 :
artjet-uv-printer-troubleshoot-ink-supply-9_practice-6

Inkload(pumping)도 cleaning도 정상, nozzle pattern도 정상. 하지만 5~7회 인쇄까지 괜찮다가 특정 color가 갑자기 빠지는 문제
Capping station 높이가 너무 높게 셋팅되었을 때 나오는 증상:
ARTJET UV Printer Troubleshoot Ink Supply 16_Practice 11

5. 인쇄 관련 _UV프린터 잉크 공급 문제 총 정리

주말 이후 색상이 갑자기 옅어졌어요



White가 이미지 위치에 떨어지지 않고, 이미지 주변으로 날려서 떨어지는 문제
artjet-uv-printer-troubleshoot-ink-supply-12_practice-7

6. 응용 _UV프린터 잉크 공급 문제 총 정리

Damper  댐퍼 교체시기



노즐 테스트는 괜찮은 데, 인쇄 중 특정 color가 안 나오는 거 같아요



잉크 알람 무시하고 사용해도 되나요?



주말 이후 월요일 아침 헤드 클리닝 루틴



IV. 아트젯은 아래와 같이 고객을 support하고 있습니다.

ARTJET UV Printer를 5년간 판매 유지보수하면서 느끼는 것 중 하나가, 제품 안정성 다음으로 중요한 게 Troubleshooting DATA라는 생각이 듭니다.

모든 제품은 실제 장비 문제이던, 소비자 과실이던, 문제가 있고, 그 문제를 얼마나 간단히 빠르게 해결하느냐? 가 제품 안정성인 거 같습니다.

ARTJET은 모든 troubleshooting DATA를 정리하고 있습니다.
