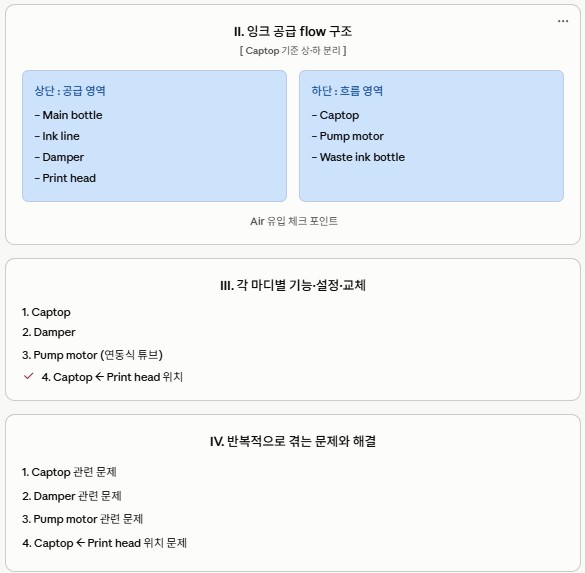

이 글은 잉크 공급 문제 전체 목차에서 빨간색으로 표시된 Captop과 헤드 관련 문제를 설명합니다.

Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.

첫 번째 시간에는 Captop 하단 튜브,
두 번째 시간에는 Captop 교체 방법,
세 번째 시간에는 Damper,
네 번째 시간에는 펌프 모터와 노란색 튜브,
다섯 번째 시간에는 Captop과 헤드 위치,
여섯 번째 시간에는 Captop과 헤드 위치를 손으로 직접 맞추는 방법,
일곱 번째 시간에는 Capping station 수평이 맞지 않을 때 나오는 문제와 수평 맞추는 방법,
여덟 번째 시간에는 Captop 표면이 건조되어 나오는 문제와 해결
아홉 번째 시간에는 Captop 안에 변질된 잉크가 남아 있을 때 나오는 문제와 해결,
열 번째 시간에는 너무 잦은 펌핑과 클리닝 때문에 발생된 문제.
열 한번째 시간에는 메인 잉크 튜브가 터졌을 때 나오는 증상과 해결 방법.
열 두번째 시간에는 모터 펌프 튜브 교체 방법.
세 세번째 시간에는 White cleaning이 잘 되지 않은 이유와 개선 Tip.
열 네번째 시간에는 white cleaning이 잘 되지 않는 실제 사례와 그 해결.
열 다섯번째 시간에는 모든 지식을 다 동원해도 펌핑이 되지 않았던 문제와 해결.
열 여섯번째 시간에는 헤드 보호 철판이 벌어져서 발생한 펌핑 문제와 그 해결에 대해 설명했습니다.

내용 확인은 해당 링크로 들어가시면 됩니다.

오늘은 인쇄 중 갑자기 특정 color가 빠지는 문제에 대해 설명 드립니다.

본 문제는 소비자 site에서 몇 번 나왔던 문제로 원인 파악이 된 상태에서는 쉬운 문제지만 그렇지 않다면 꽤 당황스러운 문제이기도 합니다.

II. 문제 증상 _인쇄 중 잉크가 빠질 때

지금까지 white issue가 많았지만, 이번 건은 Lc 혹은 Lm이 인쇄 중 아예 나오지 않는 문제입니다.

문제 외 다른 기능들은 정상입니다.

Inkload(pumping)도 정상
Print head cleaning도 정상
Nozzle Pattern 또한, cleaning 후 거의 정상

인쇄 중간에 갑자기 색상이 변할 때, 인쇄를 멈추고,

cleaning 없이 nozzle pattern 인쇄하면, Lc 혹은 Lm이 거의 대부분 노즐 패턴이 나오지 않고,
증상을 보았을 때, 잉크 변질이 의심될 때 혹은 잉크 공급 부족으로 노즐 패턴이 나오지 않을 때와 유사했습니다.
매 인쇄마다 동일한 증상이 나오는 건 아니고, 어쩔 때는 아무 이상 없이 인쇄되기도 합니다.
하지만 바뀐 조건이 없는데, 어쩔 때는 잉크가 빠지고,
5번까지 괜찮아서 해결된 줄 알았는데,,, 6번째 인쇄 시 갑자기 잉크가 빠지기도 했습니다.

Test image 인쇄에 대해 자세히 말씀 드리면,

A3 size Test image를 단방향으로 20분씩 5회 인쇄 정상
갑자기 6회 인쇄 시, Light magenta가 나오지 않으면서 색상이 틀어짐
Cleaning하고 nozzle pattern 인쇄하면 정상
이 상태에서 다시 인쇄하면, 몇 번 정상으로 나오다가, 또 다시 Lm이 빠지면서 색상이 틀어짐
몇 번 반복해도 동일 증상

III. TEST 했던 사항 _인쇄 중 잉크가 빠질 때

Light Magenta가 인쇄 중 빠지는 문제로 한 달 넘게 고생했습니다.

문제 증상이 지속적이지 않았기에 원인을 찾기까지 오래 걸렸습니다.

1. 점검 사항

Damper 교체

‘혹 Damper 불량이지 않을까?’는 생각으로 Damper 교체했으나
문제 해결되지 않음.

Main 잉크통부터 Damper까지 Ink tube 전체 교체

‘혹 ink tube가 미세하게 찢어져 잉크 공급에 문제가 있나?’는 생각으로,
힘든 작업이지만, ink tube를 Main bottle에서 Damper까지 전체 교체했으나,
문제 해결되지 않음.

Captop 교체

‘혹,, Captop에 변질된 잉크가 남아서?’
White ink Captop에서 비슷한 경우가 발생했기에, 혹시 몰라 Captop 교체
교체 후 문제가 해결되었으나,
2주 후 동일 문제 다시 발생!!

Print head 교체

지금까지 잉크 라인에서 Damper, Captop까지 잉크 공급 관련 모든 걸 신규로 교체했고,
마지막으로 잉크가 지나가는 또 하나의 관문, 헤드를 교체하기로 했습니다.
DATA 관련 문제가 아니기에 헤드 교체는 의미 없다고 생각했지만, 변수를 확실히 하기 위해 헤드를 교체했습니다.
역시, print head 문제는 아니었습니다.

IV. 문제 원인과 해결 _인쇄 중 잉크가 빠질 때

1. 고민

모든 걸 다 교체해도 해결되지 않았기에, 차근차근 생각을 정리하기 시작했습니다.

한 가지 변수는 ‘Captop을 교체하면 당분간 동일 문제가 나오지 않는다’ 였습니다.

Captop과 관련된 문제라는 생각으로 접근했습니다.
이번 소비자는 2대를 같이 설치했고, 한 대는 아무 문제도 없었습니다.
정상적으로 작동하는 장비의 captop과 문제 장비의 captop을 자세히 관찰하기 시작했습니다.
정상 장비 color captop 위 천 부분은 전체적으로 색상 구분이 되지 않지만(아래 사진에서 왼쪽),
문제된 장비는(임의적으로 만듦), 전체적으로 색상이 퍼져있지 않고, 오른쪽에 유독 붉은 색상으로 물들어 있었습니다.

2.’왜 붉은 걸까?’

Captop 오른쪽 끝이 붉은 이유는,

그 부분에 Lm 잉크가 계속 흐른다는 이야기밖에 되지 않았습니다.
계속 흐르는 상황은 Lm 노즐이 Captop 안 천에 닿아 헤드의 잉크를 계속 빨아드리고,
헤드 내부에 있는 잉크는 Damper를 통해 공급하므로 damper에 있는 잉크 또한 계속 흡수 했다는 이야기 입니다.

즉, Capping상태에서 천에 닿는 Lm nozzle은

Damper에 차 있는 잉크를 다 빼내게 되고,
Damper는 잉크가 차 있지 않은 상태가 됩니다.
인쇄 처음에는 Damper에 남은 잔량으로 인쇄가 진행되다,
중간에 잉크 공급이 되지 않아 Light magenta가 인쇄되지 않았던 문제입니다.

3. 해결

Capping의 원리는,

Motor에 의해 capping unit 전체가 상승하고,
Captop 하단에 있는 Spring에 의해 Captop이 print head 밑면에 부드럽게 접촉하면서,
Capping unit 상승이 끝났을 때는 스프링을 완전히 눌러 print head와 Captop은 빡빡하게 밀착합니다.
이때 외부 공기가 차단되는데, Captop의 검은색 테두리가 탄성이 있는 고무이기 때문입니다.

Captop 고무가 약해지면서

Capping unit 셋팅 높이를 너무 높게 하면, captop이 print head를 강하게 밀폐해 cleaning을 좀 더 잘 할 수 있지만,
시간이 지나면서, Captop 고무 날은 점점 주저앉게 됩니다.
Captop을 교체하고 처음에 정상인쇄가 되었던 이유는 Captop 고무날이 살아있기에 Print head 표면이 Captop 천에 닿지 않았기 때문입니다.
하지만, 시간이 지나면서 captop 고무가 눌리고 고무가 약해지면서 print head 노즐이 captop 천에 닿게 되었고,
이때부터 Damper안의 잉크가 천에 줄줄 흐르면서 발생한 문제였습니다.

모든 걸 다 교체해도 해결되지 않았던 문제는 Software에서 숫자 하나 바꾸고 바로 해결되었습니다.

SW에서 capping station 높이를 6에서 5로 낮춤
