노란색 튜브와 Captop 교체가 중요한 이유_ 프린터 클리닝 문제 14편



지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.

• 헤드 기본 지식 9편,
• 실제 발행했던 헤드 문제와 해결 12편,
• 실제 발생했던 기구 문제와 해결 10편,
• 실제 발행했던 전자 보드와 SW 문제와 해결  12편,
• Sai rip 설치와 기본 셋팅, Spot color 만드는 방법 외 문제와 해결 11편,
• UV프린터로 만들 수 있는 상품 총 정리를 했습니다.



I. 배경 설명

이전 내용을 update하고 있습니다.

잉크 공급 문제 24편의 전체 내용은 아래 링크를 통해 확인 할 수 있습니다. 잉크 공급 문제 24편

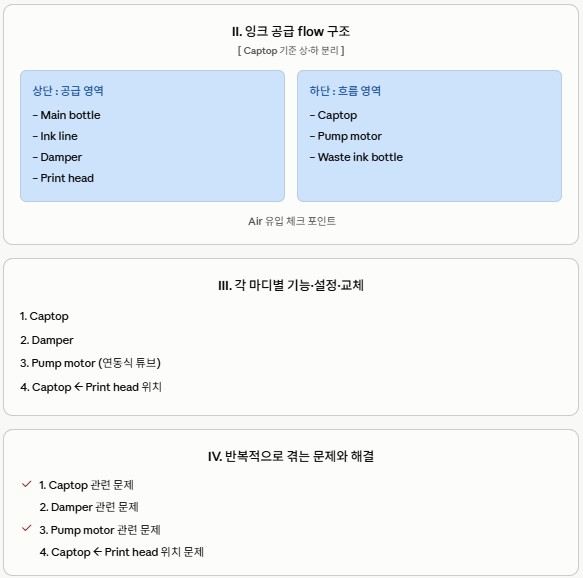

이 글은 잉크 공급 문제 전체 목차에서 빨간색으로 표시된 모터 펌프 관련 사항을 다루고 있고,

노란색 튜브와 Captop 교체가 중요한 이유에 대해 설명합니다.

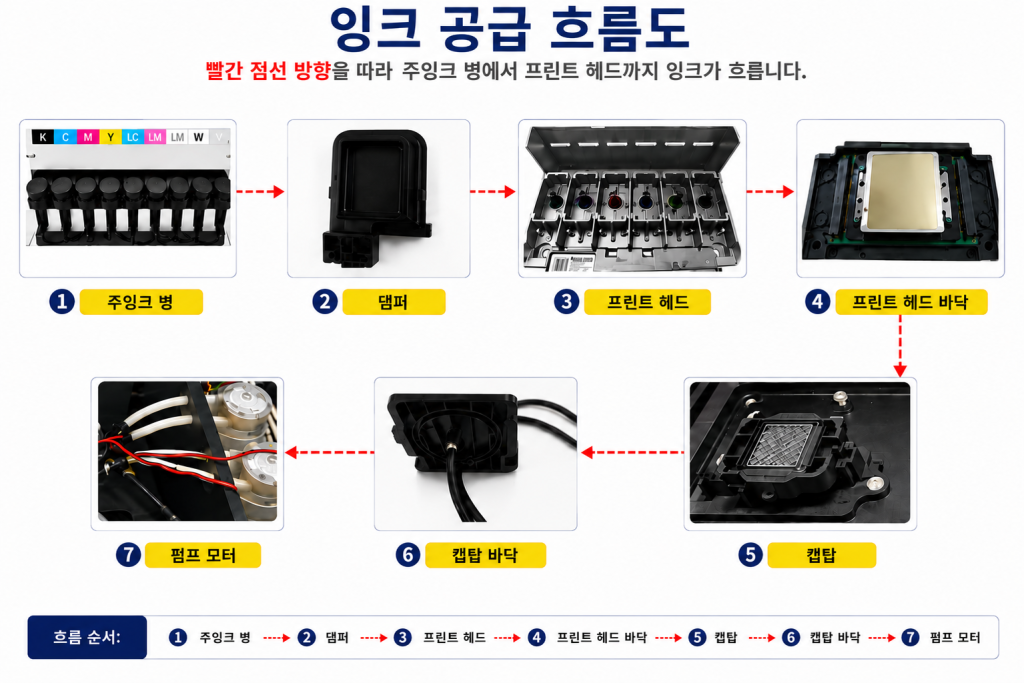

Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.

• 첫 번째 시간에는 Captop 하단 튜브,
• 두 번째 시간에는 Captop 교체 방법,
• 세 번째 시간에는  Damper,
• 네 번째 시간에는  펌프 모터와 노란색 튜브,
• 다섯 번째 시간에는 Captop과 헤드 위치,
• 여섯 번째 시간에는 Captop과 헤드 위치를 손으로 직접 맞추는 방법,
• 일곱 번째 시간에는 Capping station 수평이 맞지 않을 때 나오는 문제와 수평 맞추는 방법,
• 여덟 번째 시간에는 Captop 표면이 건조되어 나오는 문제와 해결
• 아홉 번째 시간에는 Captop 안에 변질된 잉크가 남아 있을 때 나오는 문제와 해결,
• 열 번째 시간에는 너무 잦은 펌핑과 클리닝 때문에 발생된 문제.
• 열 한번째 시간에는 메인 잉크 튜브가 터졌을 때 나오는 증상과 해결 방법.
• 열 두번째 시간에는 모터 펌프 튜브 교체 방법.
• 세 세번째 시간에는 White cleaning이 잘 되지 않은 이유와 개선 Tip에 대해 설명 드렸습니다.

내용 확인은 해당 링크로 들어가시면 됩니다.



열 세번째 시간에 White cleaning이 잘 되지 않을 때,

• 소모품 교체를 최우선으로 하고,
• 소모품이 없을 때, 적용할 수 있는 두 가지 임시 방편을 설명 드렸습니다.

오늘 내용은 제가 왜 그렇게 말씀 드렸는지에 대한 이유가 될 거 같습니다.

예전에, 데모 장비 White 클리닝이 잘 되지 않아, 여러 방법을 시도했으나, 결국 노란색 튜브와 captop 교체 후 개선한 과정을 공유합니다.





II. 어려워 진 White 클리닝 _노란색 튜브와 Captop 교체가 중요한 이유

1. 10개월 된 데모 장비

데모 장비가 10개월 되었습니다.

한 3~4개월까지는 White 클리닝이 원활히 되었고, white 노즐도 금방 회복되었는데, 어느 순간 white 노즐 복구하는 데 시간이 오래걸렸습니다.

한 두달 전부터는 30분 넘게 어떤 때는 1시간 정도 걸려야 원하는 white nozzle 상태를 얻을 수 있게 되었습니다.

들어가는 시간도 아깝지만, 클리닝으로 소비하는 잉크량도 만만치 않았습니다.

시간을 갖고 점검하기 시작했습니다.

2. 여러가지 시도들

클리닝도, 펌핑도 되었기에, 노란색 튜브와 Captop 교체는 염두하지 않고 다른 곳을 점검하기 시작했습니다.

• Software를 통해 X축 home 위치도 숫자를 변경해 가며 몇 번 점검: 개선에 크게 의미 없었고, 다시 원위치로 복귀
• 아예 capping station 하단 볼트를 풀어 전체 위치도 다시 잡음 : 조정 당시에는 잘 되는 듯 했으나, 다음날 똑같이 white 클리닝이 원활하지 않음
• Capping station 수평 재 조정 : 많은 개선이 되었으나, 처음 설치했을 때 비교, white nozzle 복구하는데 더 많은 시간이 소요됨
• 모터 펌프 도는 속도 즉, 스피드도 올려 봄: 처음 몇 번은 개선하는 데 도움이 되었으나, 며칠 지나 동일하게 잘 되지 않음.
• cleaning 시간 조정 : 이 또한 많은 개선 효과는 보지 못함

3. Captop 교체

너무나 멀쩡해 보여서 Captop 교체는 고려하지 않았으나, 다른 모든 방법을 다 적용해 보아도 개선되지 않아 Captop을 신규 부품으로 교체했습니다.

교체하고 나니 훨씬 빠르게 white 노즐 복구가 되었습니다.

그렇게 해결된 줄 알았는데,  2틀 정도 지나니, White 노즐 복구가 또 오래 걸렸습니다.



4. 오래된 노란색 튜브

노란색 튜브는 데모 장비이기에 너무 깨끗해 보였고, 오염도 없는 상태입니다.

• 하지만, Cleaning을 누르면 ‘웅’ 소리만 나다, 첫 번째 잉크 빼주는 동작과 두 번째 잉크 빼주는 동작에서 돌지 않고,
• 맨 마지막, Captop에 남아 있는 잉크를 빼주는 동작부터 돌기 시작하는 상태였습니다.
• 그리고 이렇게 한번 돌고 나면 다음부터는 첫 번째 잉크 빼주는 동작에서 잘 돌지는 않지만,
• 두 번째 동작부터는 잘 돌기에 이상 없다는 생각을 했습니다.

하지만, 특정 채널은 금방 복구 되는데, 항상  channel 1번과 2번 노즐이 잘 복구되지 않았습니다.

Ink load를 해도, Cleaning을 해도 잉크가 잘 나오기에,,,, 노란색 튜브 교체는 이전까지 고려하지 않았습니다.



III. 처음 설치때와 뭐가 다른걸까? _노란색 튜브와 Captop 교체가 중요한 이유

1. 처음 설치 때와 바뀐 조건?



메인 잉크통에서 폐 잉크통까지 잉크 전 구간 컨트롤은 대류 방식(액체가 높은데서 낮은곳으로 흐르는), Damper 기술, 모터 펌프와 관련되어 있고,

전기, 전자 보드, software 즉 이미지 data와 관련된 사항은 없습니다.



잉크 공급 관련 처음 설치 때와 다른 조건을 생각하기 시작했습니다.

• Main ink 통에서 잉크튜브, 댐퍼를 거쳐 프린트 헤드로 잉크를 뽑아주는 건 모터 펌프 하나, 모터는 원활히 돌기에 관련 없음.
• Main ink통, Ink tube는 소모품이 아니기에, 이 또한 관련 없음.
• Print head  또한 잉크를 그냥 흘려주는 것 뿐이라서 이 또한 관련 없음.
• UV 프린터 소모품은, Damper, Captop, 노란색 튜브 세가지 임.

2. 노란색 튜브 교체 결정

지금까지 점검한 사항은 하기와 같습니다.

• Print head와 Captop 위치는 정확함
• Capping station 수평도 맞춘 상태
• Captop도 신규로 교체했고,(Captop 교체방법)



아직 실행하지 않은 사항은 Damper 교체 그리고 노란색 튜브 교체입니다.

• 클리닝 때 웅 소리만 나고 모터 펌프 위 기둥들이 잘 돌지 않기에 노란색 튜브 교체부터 진행하기로 했습니다.
• 모터 펌프 교체보다는 노란색 튜브 교체가 우선순위인 이유는 이 section을 보시면 됩니다.  모터 펌프 튜브 교체 방법.
• 처음 동작만 원활하지 않고, 두 번째 동작부터는 원활하고, 잉크도 잘 뽑아내기에, 노란색 튜브까지 교체하는 게,, 좀 과도하지 않나? 는 생각이 들었지만,
• 소모품이기에 교체했습니다. (노란색 튜브 교체방법)

노란색 튜브 교체 후, white 노즐 복구 시간이 현저히 줄어들었고 며칠이 지나도 비슷한 상태를 유지했습니다.

개선이 되었기에, Damper 교체는 진행하지 않았습니다.



3. 노란색 튜브와 Captop 교체 시기

여러가지 다른 방법들을 사용했고, 개선 효과는 있었지만, 기본 소모품 교체보다 더 좋은 방법은 없는 거 같습니다.

Captop 비교

• 하기 사진에서 왼쪽은 교체된 Captop, 오른쪽은 신규 Captop입니다.
• 사용하던 Captop은 고무날이 많이 닳아 있고,
• 이 때문에 밀폐가 잘 되지 않아 cleaning이 원활치 못한 원인이 되었을 것으로 추측합니다.



노란색 튜브 비교



• 아래 사진에서 윗 부분은 신규 노란색 튜브, 아래는 사용하던 노란색 튜브입니다.
• 사용하던 튜브는 수축되어, 액체를 한번 빨아올 때, 죽 빨아오지 못하고,
• 그렇다 보니, White 6개 Damper 중, 잉크가 잘 빨려오는 Damper에서만 잉크를 뽑았기에,
• White channel 1, 2번 노즐 복구가 잘되지 않았던 거 같습니다.



펌핑도, white cleaning 동작도 잘 되는데, White Nozzle 복구가 잘 되지 않으면,

• 첫 번째로, Captop과 노란색 튜브 교체를 진행하세요.
• 다른 것보다 소모품 교체를 1순위로 두고 먼저 진행 후,
• 그래도 개선되지 않을 때, 다른 부분을 점검하는 게, 가장 빠른 해결 방법입니다.
