Captop과 헤드 위치 _ 프린터 클리닝 문제 5편

지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.

I. 배경 설명

이전 내용을 update하고 있습니다.

잉크 공급 문제 24편의 전체 내용은 아래 링크를 통해 확인 할 수 있습니다. 잉크 공급 문제 24편

이 글은 잉크 공급 문제 전체 목차에서 빨간색으로 표시된 Captop과 헤드 위치에 대해 설명합니다

Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.

첫 번째 시간에는 Captop 하단 튜브,
두 번째 시간에는 Captop 교체 방법,
세 번째 시간에는 Damper,
네 번째 시간에는 펌프 모터와 노란색 튜브에 대해 설명 드렸습니다.

내용 확인은 해당 링크로 들어가시면 됩니다.

오늘은, 위에 설명드린 각 파트를 다 점검했는데도 펌핑이 되지 않을 때, 확인해야 할 Captop과 헤드 위치에 대해 설명 드리겠습니다.

II. 기구 점검 사항

1. Capping station 수평

헤드와 capption station은 최초 장비 셋팅 시, 점검하는 사항입니다.

헤드 밑면과 captop 위치가 정확하지 않으면, 클리닝 혹은 펌핑이 제대로 되지 않습니다.

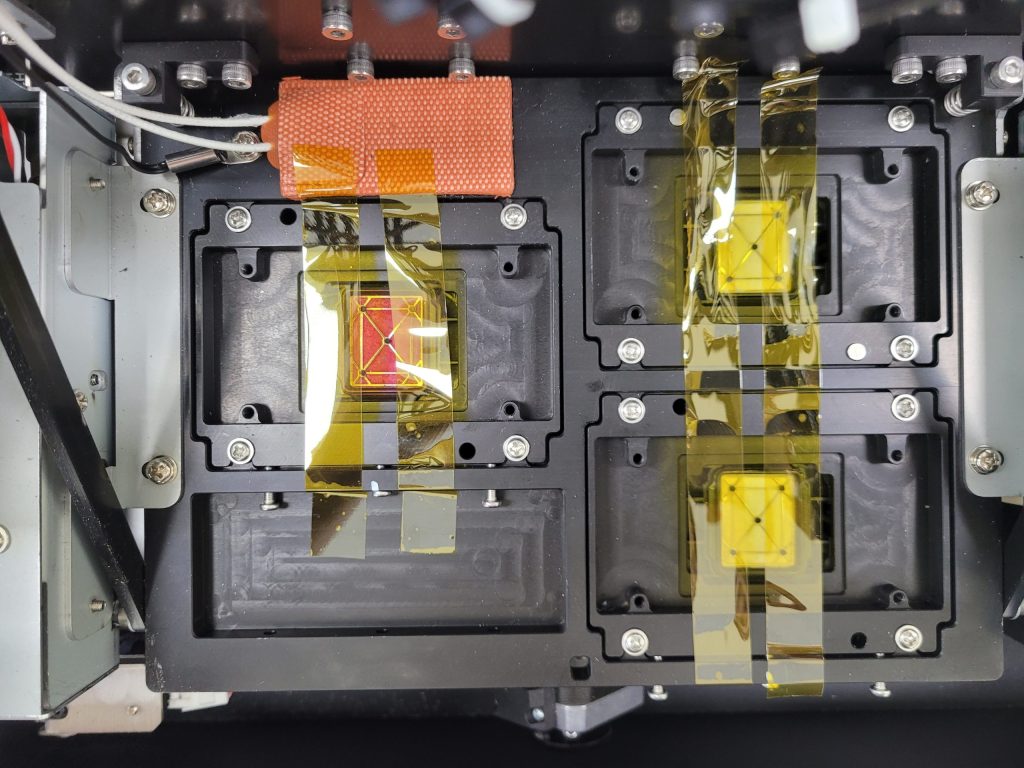

아래는 헤드를 장착하지 않고, X축 홈 위치를 점검하기 위해 home 위치를 잡은 사진입니다.

헤드와 captop 위치는 다음에 설명 드리고, 먼저 점검해야 할 Capping station의 수평에 대해 먼저 설명 드리겠습니다.

헤드가 장착되는 Head carriage 밑판도 동일하게 기울어질 경우 이런 문제가 발생할 수 있지만, 경우의 수가 많지 않기에 여기서는 설명을 생략합니다.

Capping station 수평 맞추기

헤드를 장착하기 전, Captop이 장착된 전체 기구물(capping station이라고 함), 전체 판의 수평도를 점검합니다.
Capping station의 판 기울기가 한쪽으로 심하게 기울어 질 경우, captop과 헤드 위치가 맞아도, 특정 헤드에서 펌핑이 되지 않을 수 있습니다.
즉, Color 헤드는 펌핑이 잘 되어도, 기울기가 심하게 틀어진 White 헤드는 한쪽이 밀폐가 되지 않아 펌핑이 잘 되지 않을 수 있습니다.
반대로 White는 잘 되고, color는 펌핑이 잘 되지 않을 수 있습니다.
Captop 하단에 spring이 있어도, Carriage 밑판이 한쪽으로 심하게 기울어질 경우,
한쪽은 힘을 많이 받고, 다른 쪽은 힘을 적게 받아, 힘을 적게 받은 부분은 밀폐가 되지 않기 때문에, 이런 문제가 발행 할 수 있습니다.

“설마,, 수평까지 다 맞추어야 해? captop은 스프링에 의해 헤드 밑면에 딱 장착되는데,,,”

Capping station의 수평 문제로 실제 발생한 문제 증상을 공유 합니다.

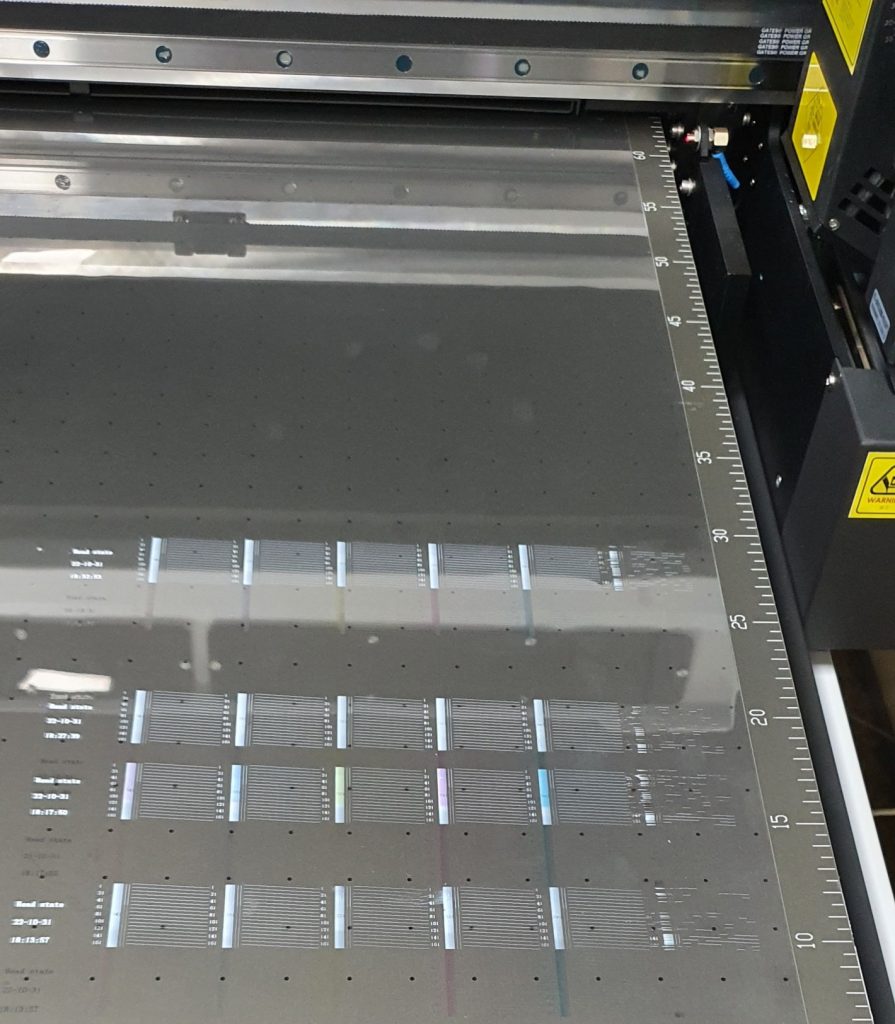

White 1,2번 채널 nozzle은 cleaning후 바로 회복 되는데, 3,4,5,6번 채널은 잘 회복되지 않았습니다.
Captop을 교체하면 바로 문제가 해결되었는데, 다음날 동일한 문제가 발생하고(captop 고무날이 살이 있는 동안은 잘 작동)
그렇다고 ink load(pumping) 안되는 것도 아니고,
결국 Capping station이 기울어져 있어서, white 1, 2번 채널에서 ink load(pumping)시 잉크가 잘 빠져나왔으나,
기울기가 애매하게 걸쳐있는 white 3,4,5,6 채널에서는 ink load(Pumping)시 잉크가 제대로 빠져나오지 않아 노즐 회복이 되지 않았던 문제였습니다.

한 달 넘게 White nozzle 상태가 좋았다, 나빴다, 이것저것 해 보아도 해결되지 않았는데, 결국 capping station 수평을 맞추고 해결되었습니다.

문제를 해결하기 전까지 꽤 고생했기에 이렇게 공유 드립니다.

III. Captop과 헤드 위치 맞추기

좌우, 앞뒤 그리고 높이 설정 3가지를 다 맞추어야 합니다.

1. X축 방향 좌우로 조정하기

X축 홈 위치는 프린터를 사용하지 않을 때, 헤드가 Captop에 capping 되는 위치이기도 하고, 클리닝 혹은 펌핑시 위치이기도 합니다.

이 홈 위치가 정확하게 captop 위치에 맞지 않으면

프린터를 사용하지 않을 때, 진공 상태가 깨지므로 헤드 보호가 제대로 되지 않고,
클리닝시 잉크가 폐잉크통으로 흐르지 않아 클리닝이 제대로 되지 않고,
펌핑시 또한 밀폐가 제대로 되지 않기에 펌핑 또한 제대로 되지 않습니다.

프린터 마다 software가 다르지만 X축 홈 위치를 설정하는 Software 기능이 있습니다.

여기서는 당사에서 판매하는 프린터 기준으로 설명합니다.

헤드 케리지 X축 홈 위치 좌우 위치값 설정하기, 1mm를 왼쪽 평판 방향으로 더 옮겨 보겠습니다.

Software에서 [Bi-Direction] 글자 클릭
[Origin springback(mm)] 값 조정, [mm]으로 표시되어 있지만, mm 단위는 아닙니다. 숫자 3을 가감했을 때, 1mm 정도 움직입니다.
현재 값 87에서 3을 더해 90이 되는 경우, 왼쪽으로 1mm 더 움직여 x축 홈 위치가 변경됩니다.
87대신 90을 직접 쓰고, [Save] 버튼 클릭
밖으로 빠져 나와 Software 맨 상당 [Reset] 버튼 클릭
그럼 헤드 carriage 전체가 1mm 왼쪽(평판이 있는 방향으로)으로 움직여 홈 위치가 변경 됩니다.

이렇게 X축 좌 우 방향은 software program을 이용해 조정할 수 있습니다.

2. Y축 방향 앞 뒤 방향으로 조정하기

X축 좌 우 방향은 Software로 조정할 수 있지만, Y축 앞 뒤 방향은 software로 조정하는 방법이 없습니다.

Capping station을 고정하는 볼트를 풀고 손으로 위치 값을 맞추어야 합니다.

Cappping station 전체 블럭을 잡고 있는 볼트는 두 개가 있습니다.

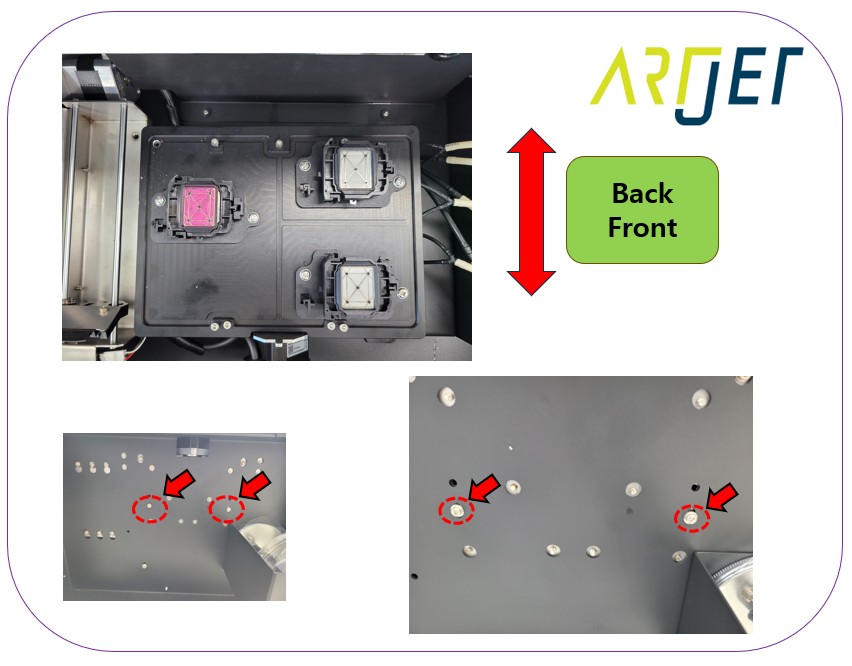

폐 잉크통 위쪽으로 보면 아래 사진처럼 볼트 두 개를 볼 수 있고, 볼트를 풀면, capping station이 앞 뒤로 움직일 수 있는 작은 유격이 생깁니다.
Software에서 펌핑(inkload)을 진행한 상태에서, capping station을 손으로 조금씩 움직이다 보면, 잉크가 폐잉크통으로 나오는 지점이 있습니다.
그 위치에서 볼트를 고정하고, 다시 펌핑을 점검합니다. 펌핑은 될 수 있으나, 클리닝시 잉크가 흐르지 않을 수 있기에, 동일 작업을 반복하면서 앞 뒤 위치를 맞추어야 합니다.
전체 판 위치를 변경했기에, 다른 color도 정상적으로 펌핑이 되는지 확인해야 합니다.
위치 오차가 많지는 않지만, color, white, varnish까지 3개 헤드가 정확히 맞아야 하기에, 본 작업은 생각보다 시간이 많이 소요될 수 있습니다.

3. Capping station의 높이

헤드와 Captop이 좌우 방향도 맞고, 앞 뒤 방향도 맞는 다면 그 다음 점검할 사항은

Captop이 헤드를 밀폐시키기 위해 위로 올라가는 높이를 점검해야 합니다.

대체로 평균 높이 값은 5로 사용하고 있습니다.
높이 값이 3 혹은 4와 같이 너무 낮으면 captop과 헤드가 밀폐되지 않아 펌핑이 되지 않을 수 있고,
6 혹은 7과 같이 지나치게 높게 설정하면, 헤드가 captop 천에 닿아, Damper에 있는 잉크가 천에 다 흘러내려 인쇄 중 문제될 수 있습니다.

Capping station 높이 조절 방법은,

[Menu] => [printhead cleaning setting 혹은 유사 이름] => Elevator mechanisim(mm) =>Capping height 4
숫자 변경 방식은, 숫자 4를 마우스로 더블 클릭하면 해당 창이 활성화 됩니다.
변경할 숫자를 직접 입력 후, 왼쪽 하단의 [OK] 버튼을 클릭합니다.
오른쪽 상단의 x 버튼을 눌러 해당창에서 닫으면 적용이 끝납니다.

Capping station 높이를 너무 높게 설정해서 엄청 고생했던 문제를 공유 합니다.

“설마,, 지금 inkload(pumping)도 잘되고, 인쇄도 문제 없는데,, 괜히 겁주는 거 아냐?”

문제 원인을 찾지 못해 한 달 고생했던 사항입니다.
납품 후 2주째에, lc 또는 Lm이 인쇄 중 갑자기 빠지는 문제가 발생했습니다.
Ink tube부터 모든 곳을 점검했고, 원인을 찾지 못해 ink line 전체를 교체하기도 했습니다. 하지만 ink line 교체 후 2틀 후에 동일 문제가 발행했습니다.
혹시 몰라 Captop을 교체했는데, 갑자기 모든 문제가 순식간에 해결 되었습니다.
그렇게 해결된 지 알았는데, 1주일 후 동일 문제가 발생했습니다.
이것 저것 점검해도 이상 없고, 할 게 없어서 Captop을 또 교체했습니다. 그러고 나서 또 바로 해결되었습니다.
1주일동안 이상이 없기에, 그냥 운 좋게 해결된 줄 알았습니다.
하지만 10일 후 다시 동일 문제 발생.

문제 원인은 Capping station 높이가 높게 설정된 거였습니다.

Captop을 처음 교체했을 때는 captop 고무날이 살아 있어, captop 내부 천에 print head nozzle이 닿지 않았고,
시간이 지나면서 고무날이 약해져 print head 밑면이 captop 천에 닿아, 잉크가 댐퍼에서 계속 흘러 나왔던 거였습니다.
높이 설정이 애매했기에, 어쩔 때는 헤드가 Captop 안 천에 닿아 Damper 안에 있는 잉크를 다 흘려 보내, 인쇄 중 잉크가 없으니 잉크가 나오지 않아 문제 되었고,
또 어쩔때는 천에 닿지 않아 문제되지 않았고,
결국, capping station 높이 6을 5로 바꾸고 아무런 parts 교체 없이 해결되었던 건입니다.
이렇듯 capping station 높이 설정도 중요한 요인입니다.

IV. Captop과 헤드 위치 때문에 나온 문제들

1. “잉크와 거품이 같이 나오네요”

폐 잉크통으로 잉크는 나오는데 거품이 많이 섞여 나올 때가 있습니다.

Print head 밑면과 captop이 정확히 일치하지 않고, 모서리 부분에 미세하게 공기가 딸려 올 때 이런 현상이 발생합니다.

이 때는 captop에 white ink를 부어 capping 상태에서 print head cleaning 없이 좌측으로 옮겨, 헤드 밑면을 보면 captop 위치를 확인할 수 있습니다.

print head 표면의 잉크 자국을 기준으로 captop 위치를 수정해 주면 됩니다.

white 잉크로 잘 되지 않을 경우, Captop 날에 도장 인주를 잠깐 바르고 확인 후 지우는 대표님도 계셨습니다.

이 때는 주의해서 하시고, Captop 날과 헤드 표면에 표시된 인주는 노즐에 영향을 주지 않도록 주의해서 바로 닦아 내셔야 합니다.

아주 조금 위치를 수정할 때는, capping station 전체를 움직이지 말고, 아래 그림의 두 개 볼트를 풀어 captop 위치를 조정하면서 위치를 맞추시는 게 좋습니다.

하지만 움직일 유격이 없다면, 전체 capping station을 움직일 수 밖에 없습니다.

2. “펌핑은 잘 되는데,, 끝 채널만 나오지 않아요”

Captop 고무날이 끝 채널 노즐을 누른 상태입니다.

헤드 표면을 누르고 있기에 밀폐 상태라 ink load(Pumping)는 잘되지만

Captop 고무가 맨 끝 채널의 nozzle열을 막고 있기에, 끝 채널이 나오지 않는 문제입니다.

이것 또한 펌핑도 클리닝도 잘 되는데, 한 채널만 문제되기에 원인을 알기까지 한참 걸렸던 사항입니다.

그리고, 지금까지 두 번 이런 문제를 겪었습니다. 혹시 한 채널만 나오지 않는다면 이 또한 의심해 봐야 합니다.

이외

Ink load(pumping)가 되지 않으면, Cleaning이 되지 않고, 인쇄를 진행할 수 없기에, ink load(Pumping)는 반드시 해결되어야 합니다.
Ink load(pumping) 문제는, Captop, damper, Motor pump, print head 밑면과 captop 위치 등 여러가지 요인에 의해 발생 할 수 있습니다.

다음부터는 실제 발생했던 문제와 해결 혹은 좀 더 자세한 내용을 다루도록 하겠습니다.
