I. 배경 설명

이전 내용을 update하고 있습니다.

잉크 공급 문제 24편의 전체 내용은 아래 링크를 통해 확인 할 수 있습니다.

잉크 공급 문제 24편

잉크 전체 흐름도Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.

• 첫 번째 시간에는 Captop 하단 튜브,
• 두 번째 시간에는 Captop 교체 방법,
• 세 번째 시간에는  Damper,
• 네 번째 시간에는  펌프 모터와 노란색 튜브,
• 다섯 번째 시간에는 Captop과 헤드 위치,
• 여섯 번째 시간에는 Captop과 헤드 위치를 손으로 직접 맞추는 방법,
• 일곱 번째 시간에는 Capping station 수평이 맞지 않을 때 나오는 문제와 수평 맞추는 방법,
• 여덟 번째 시간에는 Captop 표면이 건조되어 나오는 문제와 해결
• 아홉 번째 시간에는 Captop 안에 변질된 잉크가 남아 있을 때 나오는 문제와 해결,
• 열 번째 시간에는 너무 잦은 펌핑과 클리닝 때문에 발생된 문제.
• 열한번째 시간에는 메인 잉크 튜브가 터졌을 때 나오는 증상과 해결 방법.
• 열두번째 시간에는 모터 펌프 튜브 교체 방법.
• 열세번째 시간에는 White cleaning이 잘 되지 않은 이유와 개선 Tip.
• 열네번째 시간에는 white cleaning이 잘 되지 않는 실제 사례와 그 해결.
• 열다섯 번째 시간에는 모든 지식을 다 동원해도 펌핑이 되지 않았던 문제와 해결.
• 열여섯 번째 시간에는 헤드 보호 철판이 벌어져서 발생한 펌핑 문제와 그 해결.
• 열일곱 번째 시간에는 인쇄 중 갑자기 특정 color가 빠지는 문제와 해결.
• 열여덟 번째 시간에는 Color 색상이 옅어진 문제.
• 열아홉 번째 시간에는 White가 이미지 주변으로 날리는 문제.
• 스무 번째 시간에는 댐퍼 교체 시기를 놓치면 나오는 두 가지 문제에 대해 설명 드렸습니다.

내용 확인은 해당 링크로 들어가시면 됩니다.



오늘은 실제 접수된 문제를 보고 문제 원인 파악하는 방법과, 인쇄 중 제대로 된 color가 나오지 않을 때, 문제된 color 찾는 방법에 대해 설명합니다.



II. 문제 증상 _색상이 이상할 때 문제된 칼라 찾는 방법

“팀장님 카톡으로 이미지 보냈습니다. 어떤 문제인지 확인 가능할까요?”

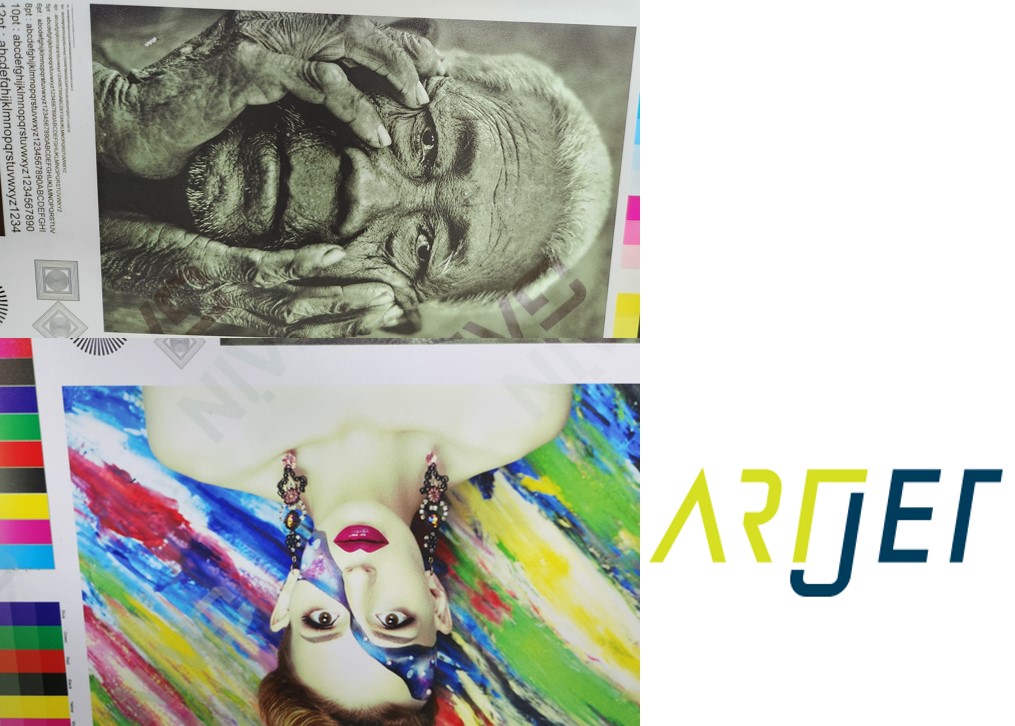

당연히 아래 사진만 봐서는 색상이 이상하게 인쇄되긴 했는데, 어떤 문제인지 알 수 없습니다.



III. 문제 원인 찾기 _색상이 이상할 때 문제된 칼라 찾는 방법

1. 문제된 칼라 찾기

위에 있는 사진으로는 정확히 어떤 color가 인쇄되지 않았는지 명확히 알 수 없습니다.

이 부분 말고, Test 이미지 중 color bar 있는 부분을 다시 보내 달라고 요청 드렸습니다.

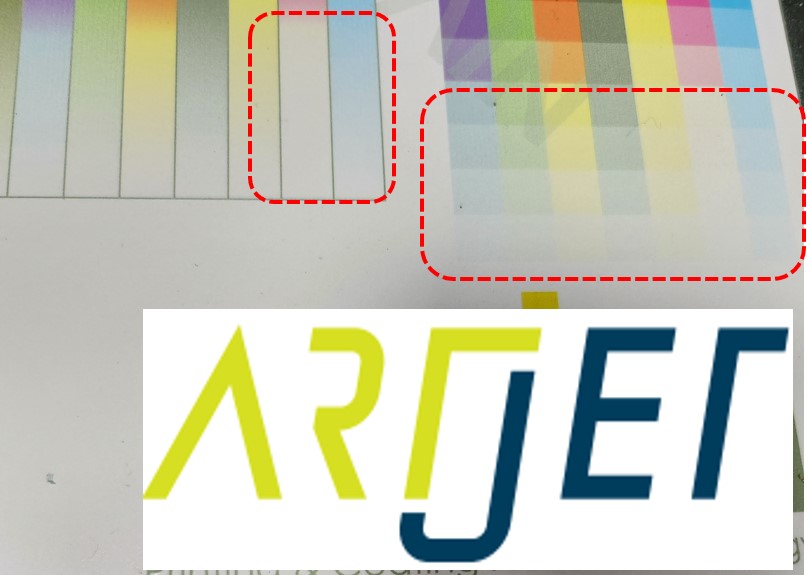

빨간색 테두리 안, 진홍색 그라데이션을 보면, 중간까지는 표현이 되는데, 옅은 부분이 표현되지 않습니다.

• 진한 부분은 Magenta가 인쇄되는 영역이고,
• 옅은 부분은 Light magenta가 인쇄되는 영역입니다.
• 즉, Light Magenta가 인쇄되지 않아, 전체 색상이 맞지 않는 문제입니다.

이렇게 전체 이미지 부분이 아닌, 특정 color bar를 보면 문제된 color를 찾을 수 있습니다.



2. 잉크 공급 문제인지 헤드 Data 문제인지 구별하기

인쇄 중 특정 color가 빠지는 이유는 두 가지로 봐야 합니다.

• 잉크 공급이 제대로 되지 않아 인쇄 중 잉크가 나오지 않거나?
• Nozzle test는 나오지만, print head data 이상 현상이 있는지?

당사 프린터는 노즐 패턴을 통해 DATA 문제 여부를 알 수 있습니다.

“Nozzle TEST 인쇄 후 사진 송부 부탁 드립니다”

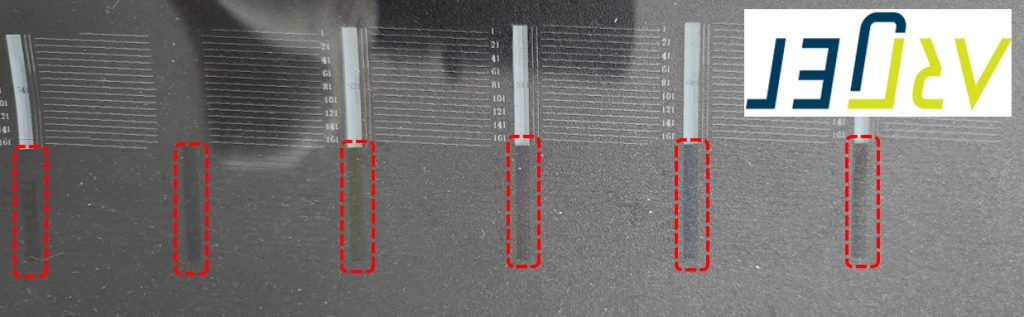

White 왼쪽 두 번째에 굵은 막대기가 보이지 않습니다. 이렇게 굵은 막대기가 보이지 않으면 해당 채널은 인쇄 중 잉크를 분사하지 않습니다.

하지만 color 노즐 패턴은 빨간색 테두리 안에 있는 color bar가 제대로 나오기에 print head, data cable, 전자 보드, 즉 DATA 문제는 아닙니다.

즉 잉크 공급과 관련된 문제입니다.



IV. 문제 해결과 원인 _색상이 이상할 때 문제된 칼라 찾는 방법

1. 예전에 다른 곳에서 나왔던 문제

노즐 패턴은 정상인데 인쇄할 때 잉크가 빠지는 문제는 예전에 한번 다루었던 문제였습니다.

그때 history를 잠깐 정리하면,

• 장비 설치 2주까지 문제 없다가, 갑자기 이 증상이 나타났고, 우여곡절 끝에 Captop을 교체하고 해결되어 끝난 줄 알았는데,
• 2주 후 동일 문제가 나오고,  또 이것저것 점검하다, captop을 교체하니 또 괜찮아지고,  시간이 지나면 또 문제가 되고,
• 문제 원인을 찾지 못해
• Ink line을 main bottle부터 Damper까지 전체를 교체하고,
• 댐퍼도 몇 번 교체하고, Captop 교체
• 헤드와 captop 위치 확인
• 수많은 Test image 인쇄
• Print head 교체

할 수 있는 모든 걸 교체해도, 문제가 해결되지 않아 거의 포기할 무렵,,,너무 간단히 해결되었던 이슈와 동일한 문제입니다.

• 그 문제와 해결에 대한 자세한 사항이 궁금하면 하기 참조하세요.
• 인쇄 중 갑자기 특정 color가 빠지는 문제와 해결.

2. 문제 해결



“대표님 카톡으로 사진하나 드렸습니다. 거기서 Capping height 값이 어떻게 되어 있어요?”

“6 이네요”

“5로 바꾸고, OK 누르시고, 박스 오른쪽 x 버튼 누르고 나오시고 다시 해 볼게요?”

” 6을 어떻게 5로 바꾸어요? 선택이 되지 않는데,,”

” 숫자 부분에 double click하시면 숫자를 바꿀 수 있습니다.”

“아,, 네 되네요”

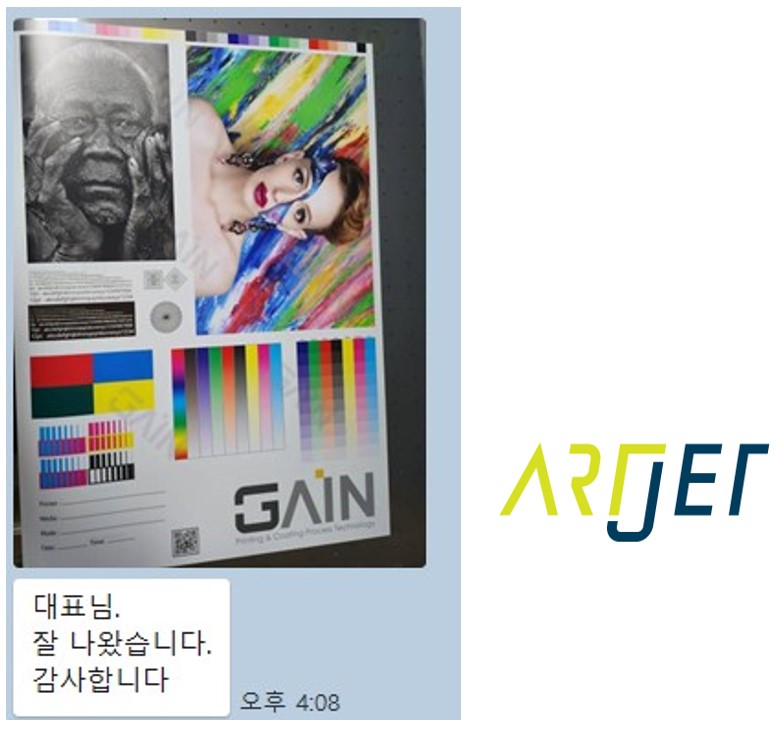

그리고, 한 20분 후 카톡으로 인쇄 정상으로 나온다고 카톡을 주셨습니다.

Capping height이 5로 되어 있으면 4.5 혹은 4로 변경.

하지만 너무 낮추면, print head와 captop이 밀폐되지 않습니다.

가장 좋은 방법은 cleaning 동작에 이상 없는 값을 확인하고, Captop을 신규로 교체하는 것입니다.



3. 문제 원인 재 설명



“대표님 혹시 captop 안에 보면 Magenta 기운으로 물들어 있지 않나요?”

“어 맞아요. 붉은색이 많은데요. 원래는 검은색이었던 거 같은데,,”

이 증상이 나온다고 반드시 동일 문제가 발생하지는 않지만,

• 인쇄 중 특정 color가 빠지고, 그 color가 captop에 많이 보이면 이 문제일 확률이 높습니다.
• Nozzle은 정상이고, 인쇄 처음에는 제대로 된 색상이 나오다가, 인쇄 중간에 특정 color가 빠지거나,
• 혹은, 몇 번까지 정상으로 인쇄했는데, 갑자기 3번째 4번째 인쇄에서 잉크가 빠지는 이유.
• 내내 잘 사용하다 일정 기간이 지나, 갑자기 이런 증상이 나오는 이유.
• Captop의 고무날이 무뎌져 주저앉았기 때문입니다.



좀 더 자세히 설명 드리면,

• Epson 계열 print head는 captop을 통해 inkload(pumping)와 cleaning을 하고, 사용하지 않을 때는 밀폐되어 헤드를 보호합니다.
• Captop은 print head 밑면을 꽉 눌러 밀폐된 상태가 되어야 Pumping도 cleaning도 정상 작동합니다.

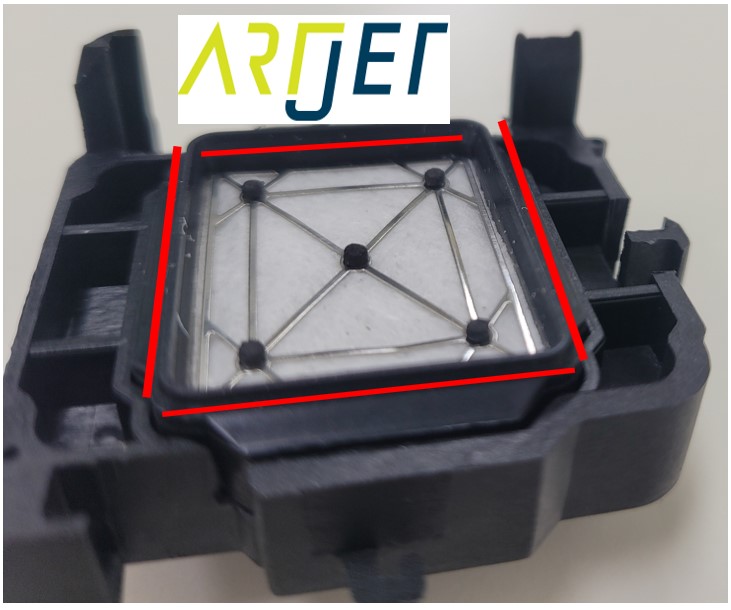

• 헤드 밑면을 밀폐시켜 공기를 차단하기 위해 captop 사각 테두리는 고무로 되어 있습니다.
• Capping station이 위로 올라오면서, captop아래 Spring 힘으로 Print head에 captop 고무가 부드럽게 접촉하고,
• Capping station이  좀 더 위로 올라오면서 스프링을 좀 더 밀어 captop이 헤드 밑면을 꽉 눌러주게 됩니다.
• 프린터는 인쇄 작업 외에는 항상  항상 Capping 상태를 유지합니다.
• Capping 상태에서 Captop  고무날에 물리적 힘이 지속적으로 가해지고, 탄탄했던 captop 고무 날은 점점 무뎌지고 내려앉게 됩니다.
• 이러면서, print head nozzle 표면이, Captop 고무날 안 하얀색 솜에 닿게 됩니다.
• 노즐이 솜에 닿으면서 Damper안에 있는 잉크는 계속 솜으로 흡수됩니다.
• 그러면, Damper에 차 있는 잉크는 자연스럽게 밑으로 흐르고 damper에는 잉크가 없는 상태가 됩니다.



이 상태에서 print head cleaning을 하면,

• Damper에 남아 있는 잉크 잔량이 print head 안으로 들어와  Nozzle TEST는 정상이지만,
• Damper에 잉크가 충분하지 않기에, 인쇄 초기 혹은 중간에 그 color가 나오지 않게 됩니다.
• 이 문제를 방지하기 위해, 소모품인 Captop을 주기적으로 교체하셔야 합니다.
• 물론, Capping station 높이 조정을 통해, Captop 고무날에 가해지는 물리적 힘을 줄여 사용할 수 있지만,
• Capping station 높이 조정은 다른 color, cleaning에 영향을 줄 수 있기에, Captop 교체를 먼저 하시는 게 맞습니다.
