White가 이미지 주변으로 날려요 – 프린터 클리닝 문제 총정리 (19편)
✅ 이 글을 읽어야 하는 분
- 인쇄물 주변에 White 잉크가 미세하게 튀거나 날리는 분
- 겨울철 사무실 온도가 낮을 때 잉크 젯팅이 불안정해지는 이유가 궁금한 분
- 연휴나 주말 후 다시 사용할 때 펌핑(Inkload) 없이 바로 Cleaning만 하고 인쇄하는 분
- 정전기가 잉크 firing 상태에 영향을 줄 수 있다는 걸 처음 듣는 분
⚠️ 주의사항
- 잉크 점도는 사무실 온도에 따라 달라지므로, 겨울철엔 18~25도를 유지해야 합니다
- Cleaning만 하고 노즐 TEST를 확인하지 않으면, 막힌 노즐이 있는 상태로 바로 인쇄하게 될 수 있습니다
- 2~3일 이상 사용하지 않았다면, Cleaning 전에 반드시 Inkload(펌핑)부터 진행하세요
- 정전기가 심한 소재는 노즐이 막히거나 줄 밴딩까지 유발할 수 있습니다
🧭 핵심 요약 (현장 판단)
- White가 이미지 주변으로 날리는 원인은 대부분 ① 온도로 인한 잉크 점도 이상 ② Cleaning 불량 ③ Damper 잉크 부족 ④ 정전기, 이 네 가지 중 하나
- 잉크가 적정 점도를 벗어나면, 젯팅 시 방울이 여러 개로 쪼개져 작은 방울이 사선으로 날리게 됨
- 연휴·주말 후에는 Cleaning 전에 Inkload(펌핑) → 15초 후 종료 → Cleaning → 5분 대기 → Test image 인쇄 순서로 진행
- 온도 유지(18~25도)와 제대로 된 Cleaning만으로도 White 날림 문제의 90%는 해결 가능
📋 잉크 공급 문제 — 시리즈 전체 목록
잉크 공급 문제를 순서대로 정리하고 있습니다. 편이 추가될 때마다 아래 목록이 업데이트됩니다.
잉크 공급 문제 열아홉 번째 시간으로, White가 이미지 주변으로 날리는 문제를 설명 드리겠습니다.
사무실 온도, Cleaning 상태, Damper 잉크량, 정전기까지 — 잉크가 사선으로 튀는 대표적인 원인들을 실제 상담 사례로 정리했습니다.
I. 배경 설명 _ White가 이미지 주변으로 날려요
1. 잉크 공급 흐름도
- Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.
- 이 글은 잉크 공급 문제 전체 목차에서 White가 이미지 주변으로 날려요 부분을 설명합니다.
- 1편 Captop 하단 튜브, 2편 Captop 교체 방법, 3편 Damper, 4편 펌프 모터와 노란색 튜브, 5편 Captop과 헤드 위치, 6편 Captop과 헤드 위치 맞추기, 7편 Capping station 레벨이 맞지 않을 때, 8편 Captop 표면 건조, 9편 Captop 안 변질된 잉크, 10편 Damper에 잉크가 찰 시간, 11편 잉크 튜브 터짐, 12편 모터 펌프 튜브 교체 방법, 13편 White 클리닝이 잘 안되는 이유, 14편 노란색 튜브와 Captop 교체가 중요한 이유, 15편 헤드 보호철판 구겨짐, 16편 헤드 보호철판 벌어짐, 17편 인쇄 중 잉크가 빠질 때, 18편 Color 색상이 옅어졌어요에 이어지는 내용입니다.
II. 문제 증상 _ White가 이미지 주변으로 날려요
프린터 설치한 지 10개월 지났고, 장비 사용량은 많지 않습니다.
직장이 있는 상태에서 주말에만 작업하므로, 장비 학습할 시간이 많이 없어 장비에 익숙하지 않은 소비자입니다.
“White가 이미지 주변으로 날려요”
III. 문제 해결 _ White가 이미지 주변으로 날려요
1. 사무실 온도와 노즐 테스트
사무실 온도 확인
문제 접수되었을 때가 2월이었고, 꽤 추운 날씨가 지속되었습니다.
“사무실이 많이 추운가요?”
“연휴 후라서 좀 춥긴 하죠. 온도가 영향을 미치나요?”
“잉크는 온도에 따라 점도가 달라져, jetting condition에 영향을 미치죠. 사무실 온도부터 올려 주세요”
노즐 테스트 확인 요청
“TEST 버튼 눌렀을 때, 노즐 패턴은 다 나오나요?”
“그냥 cleaning만 하고 인쇄해서 잘 모르겠어요”
“White 노즐이 빠진 상태에서 인쇄하면, 그 빠진 노즐들이 제대로 jetting되지 않고 사선으로 jetting되기도 해요. 그럼 사진과 같이 이미지 주변으로 잉크가 떨어질 수 있어요”
2. 주말 후 루틴
연휴 후라서, 2~3일 사용하지 않고 다시 사용할 때처럼 White를 빼주어야 하는 작업이 필요합니다.
“혹시 펌핑은(Inkload) 하셨나요?”
“그냥 cleaning만 했는데요?”
“Inkload 후 White가 폐 잉크통으로 나오기 시작한 후 15초 후 종료, 그리고 펌핑했으니 cleaning 진행해 주세요”
“네”
“ARTJET 테스트 이미지 Spot_1을 [소재] 옵션으로 ripping 하고 인쇄 후 White만 한두 번 cleaning 하면 많이 돌아올 거예요”
💬 그렇게 잉크 날리는 문제는 마무리되었습니다.
IV. White가 이미지 주변으로 날리는 이유 _ White가 이미지 주변으로 날려요
1. Ink 점도
아래 링크에서 사진만 참조하시면 이해하시는 데 도움이 됩니다.
간단히 print head에서 ink가 jetting되는 원리를 말씀드리면,
- Print head에는 수많은 구멍이 있습니다.
- 그 구멍에는 잉크가 차 있고, Damper로 잉크가 밑으로 흐르지 않게 됩니다.
- 구멍 안쪽은 얇은 관이고, 그 얇은 관은 전자 신호에 따라 수축과 이완을 합니다.
- 안쪽으로 수축될 때, 그 힘에 의해 ink가 구멍 밖으로 “팍” 하고 jetting됩니다.

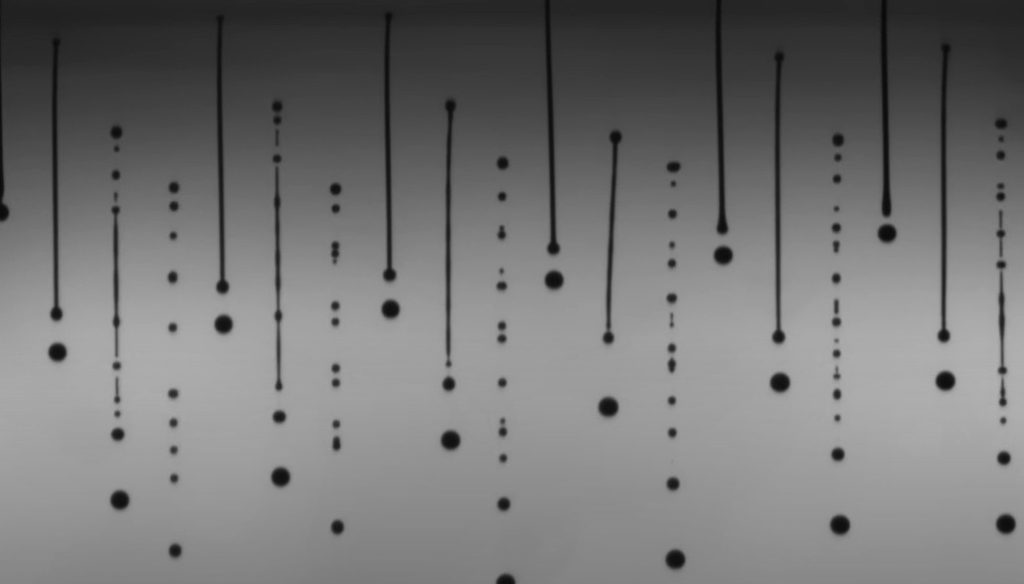

각 Print head마다 ink를 jetting할 수 있는 적정 점도가 정해져 있습니다.
- Ink가 적정 점도보다 높거나 낮으면, 얇은 관이 “팍” 하고 수축할 때,
- ink가 한 방울로 이쁘게 jetting되는 게 아니라,
- 여러 방울로 분리되어, 큰 방울은 제 위치에,
- 작은 방울은 사선으로, 즉 이미지 주변으로 떨어지게 됩니다.
- 잉크가 이미지 주변으로 날리면, 잉크 점도에 영향을 주는 사무실 온도를 18도에서 25도 사이로 유지해야 합니다.
2. 다른 원인들
Cleaning이 제대로 되지 않았을 때
- Print head 구멍이 동그랗게 유지되지 않고, 잉크가 nozzle 구멍 주변에 묻어 구멍을 부분적으로 막으면,
- 직진으로 나오던 잉크는 간섭을 받아 옆으로 떨어지게 됩니다.
- 간섭받을 때 잉크 방울이 깨져 작은 dot들이 이미지 주변으로 떨어지기도 합니다.
- 이 때문에, Nozzle pattern이 깨끗이 나오는지 TEST 버튼을 눌러 확인해야 합니다.
Damper에 잉크가 차 있지 않을 때
- Damper를 통해 Print head에 Ink 공급이 되지 않은 상태면,
- 즉 노즐 관에 ink가 충분히 차 있지 않으면,
- 노즐 관이 “팍” 하고 수축할 때 ink가 깨져서 jetting되게 됩니다.
- 여기를 클릭하면, 잉크가 Damper에 차 있지 않은 상태에서 나오는 Nozzle pattern image를 확인하실 수 있습니다.
정전기가 심한 소재에서
- 정전기로 인해 잉크가 날리는 문제는 UV Printer를 오래 사용하신 분들은 알고 있는 사항입니다.
- 소재와 헤드 간격 1.2mm 구간에서 ink jetting 속도는 보통 1초에 7미터 속도로 떨어집니다.
- Print head carriage의 X축 이송 속도는 보통 1초에 0.8m로 움직입니다.
- 1.2mm 구간에서 ink 방울이 떨어지는 속도가 현저히 높기 때문에,
- print head carriage 속도가 ink jetting 방향에 미치는 영향은 지극히 적습니다.
- 하지만 그 구간에서 발생하는 정전기는 떨어지는 잉크 방울에 영향을 미치게 됩니다.
- 잉크 방울이 정전기 때문에 소재에 떨어지지 않고 헤드 carriage 주변으로 날아다니다, 갑자기 한꺼번에 소재에 떨어질 수 있고,
- 날아다니는 잉크들이 print head nozzle 구멍에 붙어 Nozzle을 부분적으로 막거나, 아예 막을 수 있습니다.
- 부분적으로 막을 때는 Cleaning이 제대로 되지 않은 상태와 동일하게 되고,
- Nozzle을 다 막으면 막힌 노즐에서는 ink가 jetting되지 않아 줄 밴딩을 만들게 됩니다.
3. 정리
White가 이미지 주변으로 떨어질 때,
- 사무실 온도, 즉 주변 온도 18~25도 유지
- Print head nozzle pattern, 막힌 노즐 없이 잘 나오는지 확인
- Ink load(pumping) 후 Damper에 ink가 찰 시간을 주었는지 확인
- 소재가 정전기를 많이 타는 소재인지 확인
💬 온도 유지와 Cleaning만 제대로 해도, White 날리는 문제의 90%는 해결할 수 있습니다.
