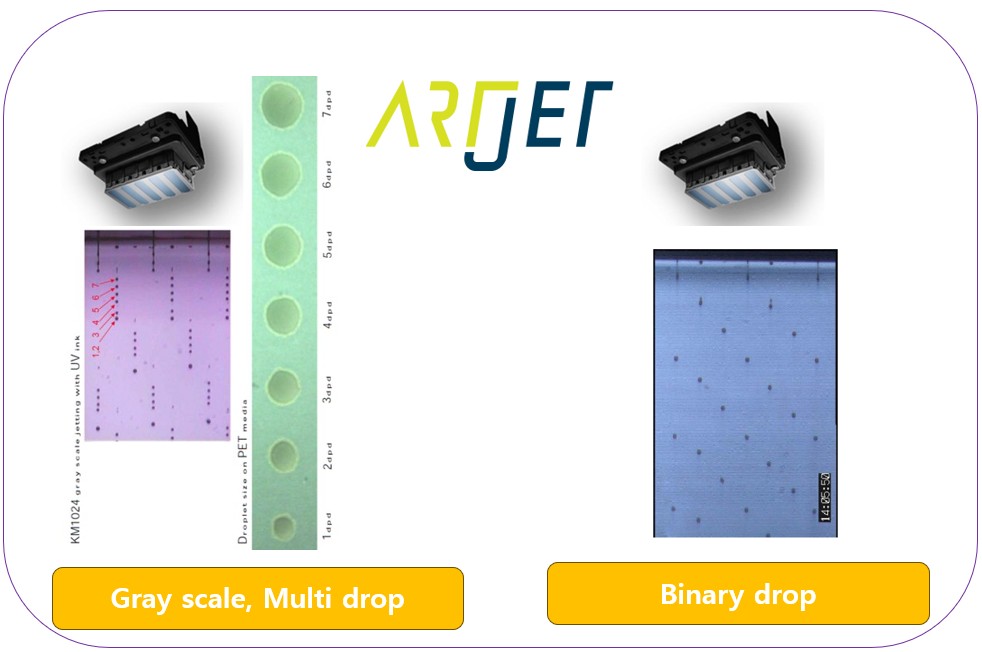

프린트 헤드는 어떻게 잉크를 토출하는가



지난 시간까지 UV 프린터 잉크공급 문제와 해결 24편을 정리했습니다.

5년간 발생했던 모든 사항을 정리한 내용으로, Damper 방식을 사용하는 프린터라면, 하기 링크만 보셔도 왠만한 문제는 해결 가능합니다.

잉크 공급 문제 총정리



지금은 UV Printer 헤드 관련 문제와 증상에 대해 정리하고 있습니다.

실제 발생한 문제와 해결을 다루기 전, 헤드 관련 잘 못된 상식이 너무 많아, 기본 지식부터 설명 드리겠습니다.

1.”헤드에 수명이 있나요? 헤드 보증은 가능한가요?”
2.”헤드 무상 보증은 어떤 경우에 되나요?’
3.”같은헤드인데 2400 dpi가 된다고 하던데요?” 인쇄 해상도 개념 정리
4.”프린트 헤드 스펙이 어떤 의미인지 모르겠어요” 이것만 보셔도 프린터 유통사 직원과 같은 레벨의 지식을 갖출 수 있습니다.
5. “실제 헤드 브로셔를 보고, 스펙 중 중요하게 봐야할 포인트와 그 의미에 대해 설명합니다”



오늘은 프린트 헤드가 잉크를 분사하는 원리에 대해 설명 드리겠습니다.



I. 잉크 jetting 방식  _프린트 헤드는 어떻게 잉크를 토출하는가

1. Shear Wall _프린트 헤드는 어떻게 잉크를 토출하는가

​프린트 헤드 밑면을 보면 길게 줄 같은 게 보입니다.

그 줄을 확대하면 오른쪽 그림과 같이 많은 구멍으로 구성되어 있습니다.

그 구멍 안쪽은 아래 그림처럼 좁은 통로로 되어 있고,

좁은 통로가 벌어지면 잉크가 들어오고, 안쪽으로 좁아지면 잉크가 노즐 밖으로 jetting됩니다.

이런 작업을 반복하면서, 잉크는 헤드 밖으로 jetting 되게 됩니다.

무수히 많은 구멍들을 이루고 있는 벽들을 노즐이라 하고, 노즐은 전자 신호에 의해 전기를 받아 벌어지고 좁아집니다.

지금처럼 통로가 벌어졌다 좁아졌다 하면서 잉크를 jetting하는 방식은

주로 SII(세이코), KM(코니카미놀타), Toshiba(도시바) 헤드에서 사용합니다.

헤드 제조사에서는 이런 방식을 Shear wall이라 합니다.



2. Bend 방식_프린트 헤드는 어떻게 잉크를 토출하는가

그림을 보시면 각 헤드별 ink가 jetting 되는 원리를 보실 수 있습니다.

기본적으로,

• 노즐 전단에 잉크가 차 있고,
• Voltage가 가해지면 Voltage 힘만큼 Electrodes(전극봉)가 휘어지고
• 휘어질 때 잉크가 밖으로 jetting 됩니다.



II. 헤드 선택시 알면 좋은 사항 _프린트 헤드는 어떻게 잉크를 토출하는가

1. 헤드를 늘려 생산 속도 향상? _프린트 헤드는 어떻게 잉크를 토출하는가

스피드를 높이기 위해 1 x CMYK를 2 x CMYK로 늘려 장비를 개발한 적이 있는데,

2 x CMYK로 1 x CMYK 인쇄 품질을 만들기가 쉽지 않습니다.

• 헤드를 정확히 일자로 정열하기도 쉽지 않고,
• Nozzle 간격 만큼 헤드 두 개의 연결 부위에서 노즐 간격 만큼 offset 맞추는 작업도 만만치 않고,
• 간혹 첫 노즐과 마지막 노즐이 휘어지는 현상이 있어, 1 x CMYK 품질이 나오지 않습니다.

헤드를 늘려 속도를 두배로 하고 같은 품질을 구현하는 건 만만치 않은 도전임을 미리 알고 계시는 게 좋습니다.

2. Film과 세라믹 _프린트 헤드는 어떻게 잉크를 토출하는가

헤드 밑판이 film으로 되어 있는 헤드와 세라믹으로 되어 있는 헤드.

Film 방식은 scratch로 nozzle이 긁혀, 긁힌 노즐은 직진도가 떨어질 수 있습니다.

반면 세라믹은 왠만한 scratch에도 노즐이 긁히지 않지만,

강하게 충격 받으면 헤드 밑판 세라믹이 깨질 수 있습니다.



3. 고가 보단 저가 _프린트 헤드는 어떻게 잉크를 토출하는가

가능하다면, 내구성이 좋은 고가의 헤드보다, 내구성은 떨어지지만 저렴한 헤드를 선택하는 게 좋습니다.

헤드 수명으로 교체하는 경우보다, 아래와 같은 사항으로 헤드 교체를 더 하게 됩니다.

• 헤드 관리를 제대로 하지 못해서,
• Head crash, UV 경화 등, 어떤 사고로 인해서,
• 몇 개 노즐이 사선분사 혹은 막혀서,

잉크젯은 헤드만 교체하면 좋은 품질이 나오기에, 가능하면 헤드 가격이 저렴한 헤드를 선택하는 게 좋습니다.
