프린트헤드 Gray scale, Multi drop ARTJET 2025

프린트헤드 Gray scale, Multi drop

지난 시간까지 UV 프린터 잉크공급 문제와 해결 24편을 정리했습니다.

5년간 발생했던 모든 사항을 정리한 내용으로, Damper 방식을 사용하는 프린터라면, 하기 링크만 보셔도 왠만한 문제는 해결 가능합니다.

지금은 UV Printer 헤드 관련 문제와 증상에 대해 정리하고 있습니다.

실제 발생한 문제와 해결을 다루기 전, 헤드 관련 잘 못된 상식이 너무 많아, 기본 지식부터 설명 드리겠습니다.

1.”헤드에 수명이 있나요? 헤드 보증은 가능한가요?”
2.”헤드 무상 보증은 어떤 경우에 되나요?’
3.”같은헤드인데 2400 dpi가 된다고 하던데요?” 인쇄 해상도 개념 정리
4.”프린트 헤드 스펙이 어떤 의미인지 모르겠어요” 이것만 보셔도 프린터 유통사 직원과 같은 레벨의 지식을 갖출 수 있습니다.
5. “실제 헤드 브로셔를 보고, 스펙 중 중요하게 봐야할 포인트와 그 의미에 대해 설명합니다”
6.”헤드에서 잉크를 어떻게 Jetting하는 건가요?”

오늘은 그레이스케일( Gray scale), 멀티드랍(Multi drop)에 대해 설명 드리겠습니다.

I. Image quality 비교 _프린트헤드 Gray scale, Multi drop

2005년 초 UV 프린터 제조사에서 장비를 판매할 때였습니다.
당시, 가장 좋은 인쇄 품질은 스펙트라 프린트 헤드 25pl 를 사용하는 UV Printer였습니다.
이때, KM512 14pl print head를 사용해 UV프린터를 개발했고, 당시에는 전세계에서 가장 좋은 인쇄 출력 품질을 구현했습니다.
하지만, 2년 후 OCE 회사가 신모델을 출시하면서 판매가 급감했습니다.

저희 장비는 14pl CMYK Lc Lm 6색,
OCE는 CMYK 4색이지만, 7pl 작은 볼륨의 Drop,
OCE는 작은 pico liter만이 아닌 gray scale(variable dot) 기술까지 접목하면서 이미지 품질이 월등히 좋았습니다.

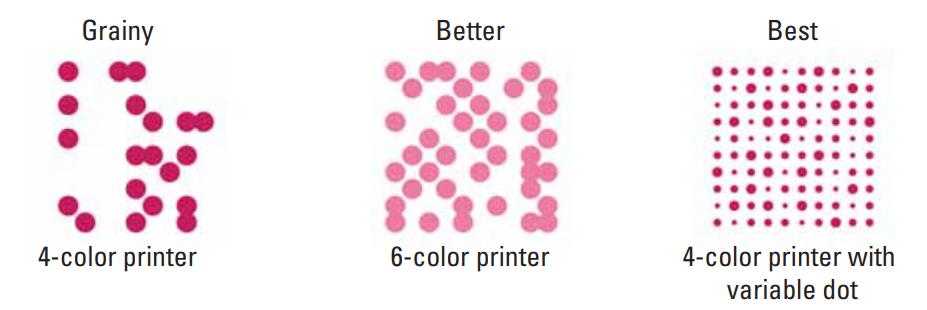

프린트헤드 Gray scale, Multi drop위 그림이 기준으로 각 pico liter 별 이미지 품질에 대해 설명 드리겠습니다.

1. 14pl 4색 _프린트헤드 Gray scale, Multi drop

사람 피부톤을 표현할 때, 14pl에서 4색만 사용하면, 피부 톤이 짙은 부분은, Magenta만으로 표현이 불가능합니다.

이 때문에 Magenta 떨어진 부분에 군데군데 Black dot이 들어갑니다.

문제는 14pl의 black dot이 옅은 피부톤에 떨어지면, 군데 군데 들어간 black dot이 사람 눈에 보여, 피부톤이 거칠어 보입니다.

2005년도에는 작은 pico liter를 jetting하는 print head가 없어서, UV Printer 한계로 인식되었습니다.

이 때문에, 가까운 거리에서 보는 POP 광고에는 UV Printer를 사용하지 않고,

일반 점착 sheet에 수성으로 인쇄하고, form x 혹은 form board에 부착하는 방식으로 POP를 만들었습니다.

2. 14pl CMYK Lc Lm _프린트헤드 Gray scale, Multi drop

Magenta와 Cyan의 보조 color인 Light Magenta, Light Cyan을 사용하면,

옅은 부분에 block dot 대신 Lc Lm을 사용해, 상대적으로 Black dot이 덜 들어가게 됩니다.

CMYK 4색만 사용했을 때보다 CMYK Lc Lm을 사용하면, 옅은 피부톤이 훨씬 부드럽게 표현됩니다.

이 때문에, 많은 제조사에서 4색 장비 대신, 6색 장비를 제작하게 되었습니다.

3. 7pl 4색 + Gray scale 기술 _프린트헤드 Gray scale, Multi drop

CMYK 4색이지만, 위 그림에서 맨 오른쪽, dot size를 조정해 이미지를 부드럽게 표현합니다.

멀리서 보았을 때는, 큰 dot은 magenta로 보이고, 가장 작은 dot은 Light magenta처럼 옅게 보입니다.

그리고 중간 크기의 dot도 있으니, Magenta와 Lm 중간 색상도 표현됩니다.

Gray Scale 기술은, 색상 하나로 큰 pico와 작은 pico dot을 jetting할 수 있기에, 잉크 하나로 표현할 수 있는 색상 영역이 넓어집니다.

옅은 피부톤에 Black dot을 많이 사용하지 않아도, 피부톤 표현이 되기에,

아래 그림처럼 image가 곱게 보이게 됩니다.

II. 프린트헤드에서 Multi drop을 만드는 과정 _프린트헤드 Gray scale, Multi drop

1. 한번 신호시, 한번의 잉크 방울 토출 _프린트헤드 Gray scale, Multi drop

아래 그림을 보시면,

Voltage를 가해 잉크를 머금고 있는 위 판에 물리적 힘을 줍니다.
윗 판이 한번 휘어지면서 잉크를 밀고, 그 힘으로 잉크가 jetting 됩니다.
첫 번째 그림과 같이 한번 밀면 한번의 잉크만 jetting 되고,
두 번째, 세 번째도 마찬가지로 한번씩 밀면, 각각 한 방울씩 잉크가 밖으로 jetting 됩니다.
이렇게 Print head에서는 동일한 볼륨의 잉크 방울을 Jetting할 뿐입니다.

그럼, 어떻게 큰 방울이 떨어지는 거지?

프린트 헤드와 소재의 간격은 보통 1.2 mm 혹은 1.5 mm입니다. 잉크젯에서는 이 간격을 stand off라고 합니다.
Multi drop 혹은 Gray scale은 노즐 구멍에서 7 pl 14 pl, 혹은 21 pl짜리 서로 다른 볼륨을 jetting하는게 아니라,
같은 볼륨의 잉크가 jetting되고, 1.2 혹은 1.5mm 그 짧은 구간에서 잉크가 합쳐져 큰 dot을 만들게 됩니다.
이렇게 짧은 구간에서 잉크를 합쳐 다른 volume의 잉크를 소재에 jetting하는 기술을 Multi drop 혹은 Gray scale이라고 합니다.

2. 어떻게 그 좁은 공간에서 잉크가 합쳐질까? _프린트헤드 Gray scale, Multi drop

위에서 voltage가 한번 가해질 때 잉크가 한 방울 jetting된다고 이야기 했습니다.

Voltage를 가할 때, 몇 가지 조건을 조절할 수 있습니다.

Voltage Power
Voltage 서서히 가할 건지? 갑자기 가할 건지?
Voltage가 가해지는 시간
첫 번째 voltage후 다음 voltage까지 기다리는 시간.

아래의 그림을 보면,

첫 번째, 두 번째는 동일 시간으로 Voltage가 가해지고,
세 번째만 Voltage 가해지는 시간이 배수로 늘었습니다.
이렇게 했을 때, 첫 번째, 두 번째 방울이 세 번째 방울과 합쳐져 큰 volume의 잉크 방울이 1.2mm stand off 거리 안에서 만들어 집니다.
여기를 클릭하면 영상으로 보실 수 있습니다.

Waveform tuning.

이렇게 헤드를 통해 jetting 컨디션을 control하고 그 최적의 값을 찾아내는 걸 waveform tuning이라고 합니다.
헤드 제조사와 잉크 제조사가 이 같은 작업을 같이해서 Waveform을 만들고, 이 waveform값을 프린터를 만드는 제조사에 제공하기도 하고,
잉크 제조사가 waveform을 튜닝할 수 있는 장비인 dropwatcher를 구매해 헤드 제조사 도움 없이 waveform을 튜닝하고 잉크와 같이 제공하기도 합니다.

3. 실제에서는 _프린트헤드 Gray scale, Multi drop

헤드가 바뀔 때마다, 잉크가 바뀔때마다 waveform을 잡아야 합니다.

초기에는 헤드 제조사가 제공하는 waveform을 default로 사용했지만,

프린터 제조사가 커지면서, dropwatcher 장비를 직접 제조해 잉크 제조사와 같이 waveform을 직접 만들기 시작했습니다.

일본, 미국, 유럽 프린터 제조사를 이어, 한국에서도 dropwatcher를 통해 waveform을 만들기 시작했고,

지금은, 중국 UV 프린터 제조사 혹은 보드와 SW를 개발하는 전문 회사에서 기본이 된 개념입니다.

그리고, 잉크 제조사 또한 dropwatcher를 구매해 waveform을 튜닝하면서 잉크를 제작하고 있습니다.

III. 아트젯은 아래와 같이 고객을 support하고 있습니다.

ARTJET UV Printer를 5년간 판매 유지보수하면서 느끼는 것 중 하나가, 제품 안정성 다음으로 중요한 게 Troubleshooting DATA라는 생각이 듭니다.

모든 제품은 실제 장비 문제이던, 소비자 과실이던, 문제가 있고, 그 문제를 얼마나 간단히 빠르게 해결하느냐? 가 제품 안정성인 거 같습니다.

ARTJET은 모든 troubleshooting DATA를 정리하고 있습니다.

제품 인쇄 품질은 여기를 클릭하면 보실 수 있습니다.

Mimaki UV Printer 정리 — ARTJET UV Printer

오늘은 여기까지 입니다.
