ARTJET UV Printer Troubleshooting Mechanical 1 _print head 일직선 정렬 방법 — 전자보드/Software 문제 13편
✅ 이 글을 읽어야 하는 분
- 헤드 교체 후 인쇄 품질이 떨어져 일직선 정렬이 필요한 분
- Offset을 아무리 맞춰도 글자가 겹치거나 색상이 정확하지 않은 분
- 헤드 일직선 정렬 → Offset 순서를 모르는 분
- 고해상도 이미지 인쇄 시 거친 느낌이 나는 원인을 찾는 분
⚠️ 주의사항
- 헤드 일직선 정렬 없이 Offset을 맞추면, 아무리 Offset을 잘 맞춰도 sharp한 Text를 얻을 수 없습니다
- 고정 볼트와 조정 볼트를 반드시 구분해야 합니다 — 고정 볼트를 풀지 않고 조정 볼트만 돌리면 헤드가 움직이지 않습니다
- 일직선 정렬 후 고정 볼트를 반드시 다시 조여야 합니다 — 풀린 상태로 인쇄하면 헤드가 움직일 수 있습니다
🧭 핵심 요약
- Print head Offset 순서: 헤드 일직선 정렬 → 좌측 방향 Offset → 우측 방향 Offset → 양방향 Offset → 상하 Offset
- 일직선 정렬은 기구적 작업 (조정 볼트 + H.Align Test 이미지 반복)
- 정렬 없이 Offset만 맞추면 → 글자 겹침, 고해상도 이미지 거친 느낌, 색상 부정확
📋 전자보드/Software 문제 — 시리즈 전체 목록
전자 보드(헤드 보드 포함)와 Software 문제를 순서대로 정리하고 있습니다. 편이 추가될 때마다 아래 목록이 업데이트됩니다.
13Print Head 일직선 정렬 방법
I. Print head 일직선 정렬은 언제 해야 하는지? — ARTJET UV Printer Troubleshooting Mechanical 1 _print head 일직선 정렬 방법
1. 기본 지식
- 일반적으로 헤드 일직선 정렬은 설치할 때 엔지니어가 수행하게 되어 있습니다.
- 하지만, 그 엔지니어 level이 좋지 않다면, 혹은 그냥 대충 일을 하는 엔지니어라면 헤드 일직선 정렬 작업을 하지 않을 수 있습니다.
- 이때는 일반 소비자 분들이 직접 작업을 수행할 수밖에 없습니다.
- 이런 이유로 헤드 일직선 정렬을 설명합니다.
- 모든 프린터 Software program 안에는 헤드 일직선 정렬을 위한 Test image가 있습니다.

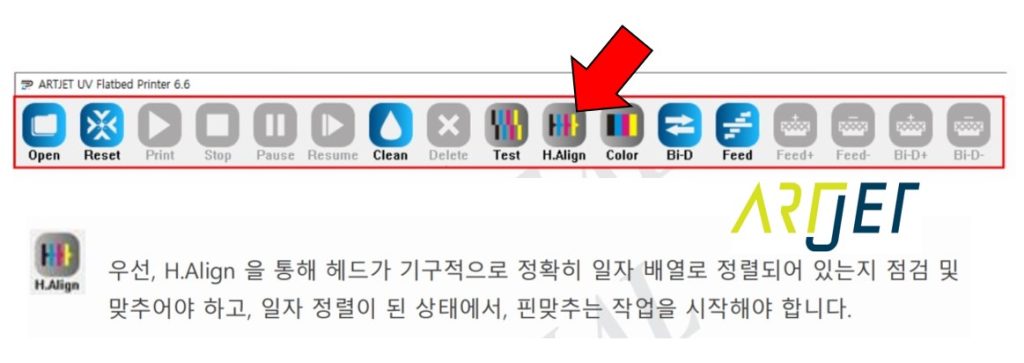

- 당사 프린터는 하기 그림의 H.Align 버튼을 누르면, 헤드 일직선 정렬 Test 이미지가 인쇄됩니다.
2. Print head Offset 순서
- 노즐 Test가 제대로 나오고 일반 이미지도 문제없이 인쇄되면, 이때 헤드 Offset 작업을 시작합니다.
- 첫 번째 작업은 헤드 일직선 정렬입니다. Color, White, Varnish 모두 일자 정렬을 합니다.
- 이 부분은 거의 모든 프린터가 기구적으로 헤드 일직선 작업을 수행하게 되어 있습니다.
- 헤드 일직선 작업을 기구적으로 끝냈으면, Software 프로그램을 이용해,
- Black color 기준 모든 Color와 White를 좌측 방향 인쇄 시 Offset을 맞추고,
- 이 작업이 완료되면, Black 기준 우측 방향 인쇄 시 Color, White Offset을 맞춥니다.
- 좌측 방향, 우측 방향 인쇄 시 모든 Color와 White가 Black 기준 Offset이 맞다면, 이제 양방향 Offset을 맞춥니다.
- 그리고, 위아래 방향으로 Offset까지 마무리하면 Offset 작업이 완료됩니다.
- 참고로, 위아래 방향 Offset은 프린터 프로그램에서 제공하는 장비가 있고, 없는 장비가 있습니다.
- 헤드 일직선 정렬 후, Offset 작업은 하기 링크를 참조하시면 자세히 볼 수 있습니다.
- 헤드 핀값 Offset 정밀 튜닝
3. 이 과정 없이 Offset을 맞추면
- 아래 사진과 같이 헤드 일직선 정렬 작업이 되지 않은 상태에서 Offset을 맞추게 되면,
- 이후 과정에서 아무리 Offset을 잘 맞추어도 sharp한 Text를 얻을 수 없습니다.
- 즉 Color별로 다른 위치에 떨어지기에, 작은 글씨를 인쇄했을 때 글자가 둘로 겹치거나,
- 특히 고해상도 이미지를 인쇄했을 때, 거친 느낌 혹은 색상이 제대로 표현되지 않는 문제가 발생할 수 있습니다.
- 이런 이유로, Print head Offset을 맞추기 전, 헤드 일직선 정렬은 반드시 수행해야 합니다.
II. Print head 기구적으로 일직선 만드는 방법 — ARTJET UV Printer Troubleshooting Mechanical 1 _print head 일직선 정렬 방법
- 프린터마다 약간씩 방법이 다르지만 logic은 동일합니다.
- 헤드를 고정하는 고정 block에는 반드시 두 종류의 볼트가 있습니다.
- 하나는 헤드 자체 혹은 헤드를 고정하는 고정 블럭을 고정하는 고정 볼트입니다.
- 다른 하나는 헤드 자체를 일직선으로 조정하는 조정 볼트입니다.
- 이 조정 볼트를 이용해 헤드를 일직선으로 움직이고, 제대로 일직선이 되었는지 H.Align Test 이미지를 인쇄합니다.
- 부족하면 다시 조정하고, 다시 H.Align Test 이미지를 인쇄합니다.
- 이 작업을 반복하면서 헤드 일직선 정렬이 맞았다면,
- 헤드 혹은 헤드 장착 블럭의 고정 볼트를 조여주고 마무리합니다.
🎥 하기 영상은 당사 프린터 기준으로 헤드 일직선 정렬하는 방법을 비디오로 담았습니다. 한국어로 설명했지만, 비디오만 보셔도 어떤 원리인지 이해할 수 있습니다.
헤드 일직선 정렬 방법 영상 보기
헤드 일직선 정렬 방법 영상 보기
