- 인쇄 버튼을 눌렀는데 항상 엉뚱한 위치에서 인쇄가 시작되는 경우
- 장비 전원 재시작, config file 재불러오기까지 했는데도 동일 증상이 반복되는 경우
- White가 bed 시작점 이전에서 한 번에 넓게 분사되는 현상을 경험한 경우
- Software 오류인지, 보드 문제인지 판단이 서지 않는 분
- 엉뚱한 위치 인쇄 증상은 대부분 하드웨어 고장이 아닙니다.
- 보드를 임의로 탈거하거나 케이블을 무리하게 분리하지 마십시오.
- Software message 선택 오류로 발생하는 경우가 많으니
반드시 설정 및 메시지 선택 여부부터 확인하십시오. - 불필요한 SW 재설치나 보드 교체는 비용과 시간을 동시에 낭비할 수 있습니다.
-
인쇄 시작 전 뜨는 Message 창에서 “Yes”를 선택하면 이전 인쇄 종료 지점에서 이어서 인쇄됩니다.
-
프린터를 껐다 켠 상태에서 “Yes”를 누르면, 현재 Y축 위치를 시작점으로 잘못 인식합니다.
-
이로 인해 bed 시작점 이전에서 전 노즐이 한 번에 분사되는 현상이 발생합니다.
-
동일 이미지 재인쇄 시에는 반드시 “No(N)”를 선택해야 정상 위치에서 인쇄됩니다.
-
대부분 Software 설정 선택 문제이며 보드 고장은 아닙니다.
I. 문제 증상— 엉뚱한데 인쇄를 해요
1. 사진 없이 통화만
장비 설치 후 얼마 되지 않아 장비에 익숙하지 않은 분들이 질문하는 내용입니다.
특히, 처음 장비를 사용하시는 분들은 말로만 문제를 설명합니다.
사진 없이 전화로만 주고 받은 내용은 아래와 같습니다.
“팀장님, 인쇄 버튼을 누르면, 계속 엉뚱한 위치에서 인쇄를 해요”
“어 그럴 일이 없는데,, 혹시 장비 껏다가 다시 켜 주세요”
“그렇게 했는데도 동일한데요”
“그럼, 저희가 저장한 셋팅값(config file) 다시 불러오기 한번만 해주세요”
“그래도 동일한데요. 계속 엉뚱한 위치에서만 인쇄하는데요”
사진이 없으니, 문제 증상을 정확히 파악하지 못했고, Software 오작동이라는 생각으로 software 재 설치까지 생각했었습니다.
하지만, 그 전에 문제 증상을 사진으로 봐야 할 거 같아, 사진을 요청했습니다.
2. 문제 증상 사진
사진을 보니 바로 문제가 왜 나오는지 알게 되었습니다.
정상적으로 인쇄를 할 때는, white가 조금씩 인쇄되는데,

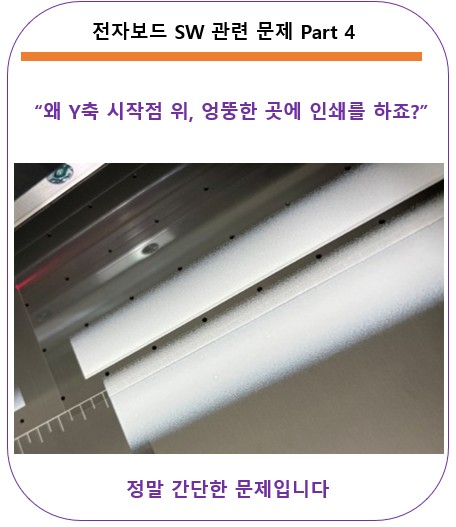

위 사진에서는 White가 한번에 전 노즐에서 분사되었고, 그것도 bed 시작점 이전에 인쇄했습니다.
“대표님. 혹시 인쇄 시작 전, 하기 message 창에서 어떤 거 선택하신거에요? ”
“예(Y) 선택했는데요”
“아니오(N) ,선택하시면 됩니다.”
해보고 연락 드리겠습니다. 잠시 후,
“팀장님 이제 제 위치에서 인쇄하네요”
II. Message 창에 대한 설명 _엉뚱한데 인쇄를 해요
1. Message 창 기능 설명
[ Latest print is not finish, continue to print?]
“마지막 진행한 인쇄가 다 끝나지 않았습니다. 마지막 끝난 부분에서 이어서 인쇄를 진행하시겠습니까?”
현재 진행되고 있는 인쇄를 중간에 멈추고, 다시 동일 이미지를 인쇄하면, 인쇄 시작 전 항상 이 message 창이 뜹니다.
“Yes”를 누르면, 이전 인쇄 시 끝난 부분에서 인쇄를 이어 진행하게 됩니다.
- 처음 인쇄할 때는 시작 구간에서만 잉크가 jetting 되지만, 인쇄가 점점 진행될수록 헤드 전 노즐에서 패스 비율에 맞추어서 잉크가 분사됩니다.
- 헤드 전 구간에서 잉크를 jetting하기에, 잘 못된 곳에 인쇄될 경우, 이렇게 넓은 면적으로 인쇄되는 이미지를 보게 됩니다
- 이 기능은, 인쇄 중 클리닝이 필요하거나, 또는 무언가 잘 못 되었을 때 잠깐 멈추고 다시 시작하는 기능입니다.
- 하지만, 프린터를 다시 껏다 키면, 평판은 Zeor 시작점 위치에 있게 됩니다.
- 이 때 “Yes”를 click하면 , 현재 있는 Y축 위치를 인쇄 시작점으로 인식하고,
- 이전에 인쇄가 끝났던 지점을 기준으로 연속해서 인쇄하기에 위 사진과 같이 시작점도 맞지 않고,
- 노즐 전 구간을 분사하게 되어 한번에 넓게 인쇄 됩니다.
이미지를 인쇄하다 멈추고, 다시 그 이미지를 인쇄하려면 하기 Message에서 항상 아니오(N)을 누르셔야 합니다.
2. Message 창 용도와 기능 한계
이 Message 창은 거의 필요 없는 기능입니다.
Software가 통합 software고, 이 기능은 Roll to roll 프린터에 필수적인 기능이지만,
평판 프린터, 그것도 평판이 앞 뒤로 움직이는 프린터에는 필요 없는 기능입니다.
하지만, 간혹 작은 error로 인쇄를 다시 시작해야 할 경우, 간혹 쓸 일이 있고,
이 때문에 제조사에서 이 기능을 software에 남겨 놓은 거 같습니다.
