ARTJET UV Printer Troubleshooting Mechanical 7 _Capping 고정 plate가 맞지 않을 때

쉬운 목차

I. 문제와 해결

1. Initializing 시 다음 동작 진행 불가

간혹 프린터 셋팅하다가, 하기 고정 plate가 제 위치로 가지 못해, initializing(시동)할 때 차후 동작을 못할 때가 있습니다.

ARTJET UV Printer Troubleshooting Mechanical 7 _Capping 고정 plate가 맞지 않을 때

2. 문제 증상

Initializing시 captop station이 위로 올라가야 하나,
Capping 고정 plate가 엉뚱한 위치에 있어, 위로 올라가지 못하고,

ARTJET UV Printer Troubleshooting Mechanical 7 _Capping 고정 plate가 맞지 않을 때 1

더 이상 inizializing이 진행되지 않는 현상입니다.

하기 video 보시면 문제 증상시 나타나는 현상을 보실 수 있습니다.

ARTJET UV Printer Troubleshooting Mechanical 7 _Capping 고정 plate가 맞지 않을 때

3. Troubleshooting

아래 그림의 capping 고정 plate를 풀어 주시면 됩니다.

ARTJET UV Printer Troubleshooting Mechanical 7 _Capping 고정 plate가 맞지 않을 때 2

II. Capping 고정 plate의 역할

1. 두 개의 고정 Plate

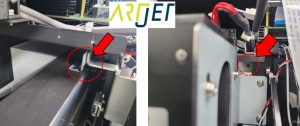

처음 입고 후 첫번째로 하는 사항은 하기 Head carriage 고정 plate를 제거하는 것입니다.

ARTJET UV Printer Troubleshooting Mechanical 7 _Capping 고정 plate가 맞지 않을 때 3

그리고 두 번째는 위에 설명 드린 capping 고정 plate를 release합니다.

Capping 고정 plate는 release하지 않아도 크게 문제되지 않으나, 위에 설명드린 문제가 발생할 수도 있기에 release합니다.

그리고, 장비가 다 셋팅된 후에 소비자 site 이동 전, 이 capping 고정 plate를 이용해 capping station을 고정합니다.

2. Capping 고정 plate의 역할

언젠가 제조사에 물어보니,

센서도 없고,, 단순히 capping 완료 후, Capping station 판 움직이지 않게 고정해 주는 고정핀이라고 알려주더군요.

3. 작지만 큰 의미

2004년 첫 UV Printer를 유럽에 수출할 때, 첫 장비이기에 Engineer와 같이 방문해서 설치를 진행했습니다.

장비 포장을 뜯고 셋팅을 진행하다보면, 이송 중 진동으로 나사가 풀려 돌아다니는 볼트가 여럿 있었습니다.

생산에 몇 번이고 개선 요청 했지만, 개선하기까지 1년 정도의 시간이 걸렸습니다.

이 때문에 장비를 받아보고 이상 여부를 보면, 그 회사가 생산을 얼마나 많이 하는지 알 수 있는 척도가 됩니다.

Head carriage의 고정 볼트까지는 모든 Printer 제조사가 하는거라 당연하지만,

Capping station의 고정 plate까지 있는 거 보면, 그 전에 많은 문제를 겪었고 이를 개선한 증거로,

그 만큼 생산 경험이 많다는 반증입니다.

III. 지금까지 작성된 모든 DATA는 하기 링크를 통해 찾아 보실 수 있습니다.

ARTJET UV Printer는 4년 동안 한국에 판매하고 있고, 지금까지 겪은 프린터 문제와 원인 그리고 그 해결에 대해 정리하고 있습니다.

하기 링크에서 잉크공급 문제 17편, 프린트 헤드 문제 10편, 총 27편의 내용을 확인할 수 있습니다.

ARTJET UV Printer troubleshooting sum up

기구 관련 문제는 하기 링크를 참조하세요.

첫 번째 시간 ARTJET UV Printer Troubleshooting Mechanical 1 _print head 일직선 정렬 방법
두 번째 시간 ARTJET UV Printer Troubleshooting Mechanical 2 _X축에서 따다닥 소리가 나요
세 번째 시간 ARTJET UV Printer Troubleshooting Mechanical 3 _ 특정 구간에서 밴딩 발생 문제
네 번째 시간 ARTJET UV Printer Troubleshooting Mechanical 4 _ 양방향 인쇄시 헤드높이의 중요성
다섯 번째 시간 ARTJET UV Printer Troubleshooting Mechanical 5 _ 와이퍼 높이가 높을때 나오는 문제
여섯 번째 시간 ARTJET UV Printer Troubleshooting Mechanical 6 _ 클리닝 벨트 나사가 풀렸을 때

UV 프린터 문제와 해결 외, UV Printer로 어떤 상품을 생산하는지 설명 드리고 있습니다.

실제 소비자 site에서 나온 문제와 해결

첫번째 시간 ARTJET UV Printer 소비자 문제 접수와 해결 1 _ White가 아예 나오지 않아요.
두번째 시간 ARTJET UV Printer 소비자 문제 접수와 해결 2 _ 노즐 테스트는 괜찮은 데, 인쇄 중 특정 color가 안 나오는 거 같아요
세번째 시간 ARTJET UV Printer 소비자 문제 접수와 해결 3 _ 빨간색이 인쇄 처음에는 나오지 않다가 인쇄중 나오고 또 안나오고
네번째 시간 ARTJET UV Printer 소비자 문제 접수와 해결 4 _ Sai Flexi 립 설치와 동글키 인식 실패시 대책
다섯번째 시간 ARTJET UV Printer 소비자 문제 접수와 해결 5 _ Sai Flexi 립 동글키 인식 실패

번외
첫 번째 ARTJET UV Printer 구모델 리퍼
두 번째 ARTJET UV Printer-UV프린터 레이저커팅기 접합기 어떤 장비를 먼저 살지
세 번째 ARTJET UV Printer-UV프린터 선택시 고려사항
네 번째 ARTJET UV Printer-DTF 프린터 가격 및 스펙 조사
다섯 번째 ARTJET UV Printer-아크릴 접합장비 더이상 미루지 마세요
여섯 번째 ARTJET UV Printer – 지금 중국 잉크젯 수준
일곱 번째 ARTJET UV Printer – KOSIGN 2024에 대한 생각

오늘은 여기까지 입니다.
