Ricoh 프린트 헤드 정리
지난 시간까지 UV 프린터 잉크공급 문제와 해결 24편을 정리했습니다.
5년간 발생했던 모든 사항을 정리한 내용으로, Damper 방식을 사용하는 프린터라면, 하기 링크만 보셔도 왠만한 문제는 해결 가능합니다.
지금은 UV Printer 헤드 관련 문제와 증상에 대해 정리하고 있습니다.
실제 발생한 문제와 해결을 다루기 전, 헤드 관련 잘 못된 상식이 너무 많아, 기본 지식부터 설명 드리겠습니다.
1.”헤드에 수명이 있나요? 헤드 보증은 가능한가요?”
2.”헤드 무상 보증은 어떤 경우에 되나요?’
3.”같은헤드인데 2400 dpi가 된다고 하던데요?” 인쇄 해상도 개념 정리
4.”프린트 헤드 스펙이 어떤 의미인지 모르겠어요” 이것만 보셔도 프린터 유통사 직원과 같은 레벨의 지식을 갖출 수 있습니다.
5. “실제 헤드 브로셔를 보고, 스펙 중 중요하게 봐야할 포인트와 그 의미에 대해 설명합니다”
6.”헤드에서 잉크를 어떻게 Jetting하는 건가요?”
7. “그레이스케일( Gray scale), 멀티드랍(Multi drop)이 뭐에요?”
오늘은 Ricoh 헤드를 정리해 보겠습니다.
I. 헤드 트렌트 변화 _Ricoh 프린트 헤드 정리
1. Epson 헤드가 공식화 되기 전까지 _Ricoh 프린트 헤드 정리
중국 프린터 제조사는 크게 다음과 같이 구분할 수 있습니다.
- 전자 보드, SW 프로그램을 같이 개발하면서 프린터를 제조하는 회사
- 전자 보드, SW는 타회사에서 구매해, 프린터를 제조하는 회사
보드와 SW를 직접 개발하는 제조사 또한 신규 헤드가 나올때마다 보드와 SW를 개발할 수 없기에, 보드 SW를 구매하기도 합니다.
2019년 기준, 보드와 SW만 전문 개발하는 회사 중 대표적인 업체는 BYHX와 Royal입니다.
- BYHX 회사는 전체 직원이 200명이면, 중국에서 보드 SW 공급사로 규모가 가장 큽니다.
- Royal 회사 또한 BYHX와 동일하게 보드 SW 공급사이며, 80여명이 근무합니다.
- 두 회사 말고도 여러회사들이 보드와 SW를 공급하고 있습니다.
2019년 10월, BYHX와 ROYAL을 방문했고 그 분들에 따르면,
“이전에는 코니카 헤드가 대세였다가, 리코 헤드가 중저가에서 강세를 유지한다”
리코 헤드는,
- 헤드 한 개에 여러 color를 넣을 수 있어, 기구적 어려움 없이 좋은 품질을 구현할 수 있는 게 장점입니다.
- 헤드 하나에 두 개 혹은 4개 색상을 넣을 수 있기에, 저렴하게 프린터를 만들 수 있습니다.
- 하지만, 한번에 인쇄할 수 있는 노즐 폭이 길지 않아, 속도면에서는 코니카 헤드 비교 느립니다
코니카 헤드는,
- 헤드 하나에 한 가지 색상만 넣을 수 있기에, 기구적 align이 정확하지 않으면 좋은 품질을 구현할 수 없습니다.
- 헤드 하나에 한 가지 색상만 가능하기에, 고가의 헤드를 색상별로 구성할 수 밖에 없어서 가격은 높습니다.
- 하지만 노즐 폭이 길어, 리코헤드 프린터보다 속도는 빠릅니다.
2019년 전 후로, 중저가 프린터, 즉 소형 UV Printer에서는 프린터 구성면에서 저렴한 Ricoh헤드 채용이 보편화 되었습니다.
2. Epson 헤드가 공식화 된 후 _Ricoh 프린트 헤드 정리
소형 UV Printer는 Mimaki, Roland, Mutoh 일본 제조사에서만 공급하고 있었습니다.
장비는 소형이지만, 대부분 고가의 산업용 프린트 헤드를 사용했기에, 장비 또한 고가였습니다.
주로 미국, 유럽 위주로 판매 되었고, 아시아에서는 큰 회사에서만 일본 제품을 사용했습니다.
하지만, 발 빠른 중국에서 일반 사무용 Desktop 프린터에서 Epson헤드를 때어내 소형 UV 프린터를 저렴하게 만들기 시작했습니다.
그 시작은 좋지 안았습니다.
- 큰 제조사가 아닌 영세한 업체에서 소형 프린터를 제조하기 시작해 제품 자제가 불안했고,
- 헤드 또한 일반 사무용 프린터에서 구했기에 헤드 자체 불안
- Epson헤드에 맞는 잉크 또한 제조하는 곳이 많지 않았기에 잉크 또한 불안
하지만, 2017년이 되어, 소형 UV printer 중국내 판매 대수가 4000대가 넘었고,
- 영세한 제조사는 어느덧 규모를 갖추게 되어 프린터를 안정적으로 제조할 수 있게 되었고, 대형 UV Printer 제조사 또한 소형 UV printer 제조에 관심을 갖게 되었습니다.
- 당연히, 4,000대 판매 대수는 잉크제조사 또한 Epson 헤드에 맞는 잉크를 개발하기 시작해 잉크 또한 안정화 되기 시작했고,
- 결정적으로 Epson에서 중국 프린터 제조사에 Epson헤드를 공식적으로 공급하기 시작해 print head또한 안정화 되었습니다.
현재는 생산 속도가 빠른 제품에는 Ricoh 헤드, 속도 보다는 약간 저렴한 가격이 중요한 프린터에는 Epson 헤드 장착, 이런 추세로 가고 있습니다.
Epson 헤드는 차후에 정리하고, 오늘은 이전까지 대세였고, 지금은 속도가 빠른 제품에 채용되는 리코 헤드를 정리해 보겠습니다.
II. Ricoh 헤드 간편 정리 _Ricoh 프린트 헤드 정리
1. 큰 특징 위주 분류 _Ricoh 프린트 헤드 정리
Gen3가 192 노즐,
Gen4는 384 노즐로, Gen3 프린트 헤드 두 개를 합쳐 놓은 거 같고 모양도 유사합니다.
하지만 Gen5부터는 프린팅 구간이 Gen3, Gen4가 32.4mm인데 반해 Gen5는 54.1mm로 길고, 전체 노즐 수도 320 x 4ch, 1,280개입니다.
종류가 다양하지만, 아래와 같이 큰 특징 위주로 개념을 잡으면, 리코 헤드를 좀 쉽게 이해할 수 있습니다.
- Gen4: 7pl, 384노즐. 현재는 많이 쓰지 않음
- Gen5: 7pl, 1,280노즐, 색상 별 몇 채널을 사용하느냐?에 따라 속도가 다르지만, 1,280 노즐 전부 한 색상만 인쇄한다면, Gen4 보다 2~3배 속도
- Gen5s: 2.5pl, 1,280노즐, 이전 헤드 비교 2.5pl로 인쇄 품질이 월등히 좋음
- Gen6: 5pl로 리코 자료에는 수성잉크 사용시 수명이 두 배라고 한 점을 보았을 때, 수성 잉크를 Target으로 제작됨.
이외 헤드
- TH5241: 3pl, 노즐 구간이 27.1mm에 4 color까지 장착. Gen5i, Xaar1201 헤드로 알려져 있고, 과거 5년동안 UV printer에 많이 사용했던 헤드입니다.
- GH2220: 3~5pl, 수성 및 Solvent 전용으로 스펙 sheet에는 UV ink는 포함하지 않았지만, 한국 아팟치 회사에서 소형 UV 프린터에 사용하고 있음
- MH5421: Recirculation이 되는 헤드로 Single pass가 되는 고가 장비전용

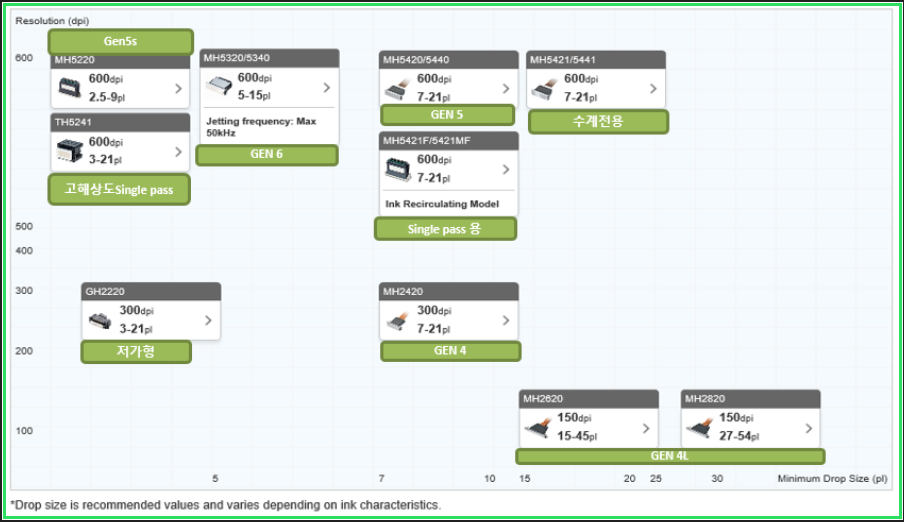

리코 홈페이지에는 Gen이라는 용어가 없습니다. 하기 명칭이 리코 프린트헤드의 정식명칭입니다.
2. 리코 프린트 헤드 스펙 정리 _Ricoh 프린트 헤드 정리
아래 표에 나오는 헤드는 large format에 사용되는 잉크젯 헤드 위주로 정리를 했고,
소형 UV printer에서 주로 사용하는 GH2220과 TH5241(Gen5i) 헤드는 제외되었습니다.
차후, UV printer에 많이 사용했던 Gen5i(TH5241, Xaar1201) 헤드는 벌로도 정리하도록 하겠습니다.
Ricoh 프린트 헤드 정리
