코니카 프린트 헤드 모델명 의미
지난 시간까지 UV 프린터 잉크공급 문제와 해결 24편을 정리했습니다.
5년간 발생했던 모든 사항을 정리한 내용으로, Damper 방식을 사용하는 프린터라면, 하기 링크만 보셔도 왠만한 문제는 해결 가능합니다.
지금은 UV Printer 헤드 관련 문제와 증상에 대해 정리하고 있습니다.
실제 발생한 문제와 해결을 다루기 전, 헤드 관련 잘 못된 상식이 너무 많아, 기본 지식부터 설명 드리겠습니다.
1.”헤드에 수명이 있나요? 헤드 보증은 가능한가요?”
2.”헤드 무상 보증은 어떤 경우에 되나요?’
3.”같은헤드인데 2400 dpi가 된다고 하던데요?” 인쇄 해상도 개념 정리
4.”프린트 헤드 스펙이 어떤 의미인지 모르겠어요” 이것만 보셔도 프린터 유통사 직원과 같은 레벨의 지식을 갖출 수 있습니다.
5. “실제 헤드 브로셔를 보고, 스펙 중 중요하게 봐야할 포인트와 그 의미에 대해 설명합니다”
6.”헤드에서 잉크를 어떻게 Jetting하는 건가요?”
7. “그레이스케일( Gray scale), 멀티드랍(Multi drop)이 뭐에요?”
8. Ricoh 헤드 정리
9. “Ricoh Gen5i 헤드와 Xaar1201헤드는 같은 헤드인가요?”
오늘은 코니카 헤드에 어떤 모델이 있는지, 모델명에 쓰여진 명칭들은 어떤 걸 의미하는지 알아보겠습니다.
I. 헤드 모델명 의미 _코니카 프린트 헤드 모델명 의미
처음 접하시는 분들은 많이 헷갈리겠지만, 몇 가지 용어와 개념만 알면, 어느 정도 감을 잡을 수 있습니다.
1. KM1024 와 KM1024i , i 의 의미 _코니카 프린트 헤드 모델명 의미
초창기 코니카 프린트 헤드는 노즐을 독립적으로 운영하지 않았고, 격벽을 세워 서로 영향을 주면서 연동하게 만들었습니다.

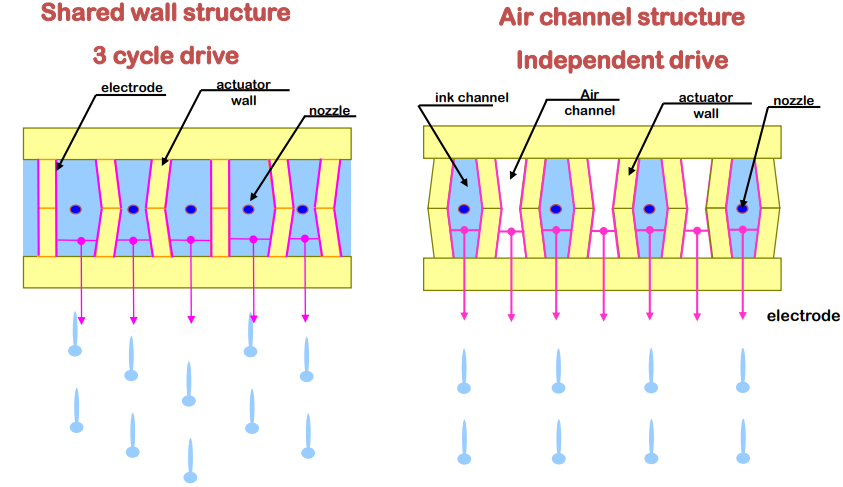

아래 왼쪽 그림, Shared wall structure와 같은 구조입니다.
격벽이 연동하면서 ink를 jetting해야 하기에,
- 옆 노즐이 잉크를 Jetting 할 때,
- 바로 옆 노즐은 ink를 jetting하지 못하고 쉬어야 합니다.
- 옆 노즐의 ink jetting이 끝나면, 그 때, 자기 차례가 되어 잉크를 jetting하는 방식입니다.
격벽이 연동해서 작동하면 몇 가지 불리한 점이 있습니다.
- 노즐이 서로 연동해 jetting하기 위해 자기 순서를 기다려야 하고, 기다리는 시간만큼 해당 nozzle에서 ink가 나오지 않습니다.
즉, X축으로 빠르게 움직이면서 높은 해상도를 구현한다고 가정했을 때, Shared wall structure는 대기 시간이 있기에 X축 스피드를 낮추어야 높은 해상도 구현이 가능합니다. - Ink를 jetting하기 위해 격벽이 운동 후, 다음 jetting을 위해서는 격벽이 완전히 멈춘 상태에서 다시 운동을 진행해야 합니다.
만약 완벽히 멈추지 않은 상태에서 다음 운동을 하면, Ink jetting시 직진도 떨어지고, 작은 방울로 쪼개질 수 있습니다.
지금은 거의 모든 print head는 Shared wall structure 대신 Independent drive를 사용합니다.
코니카 헤드 모델명에 [ i ]라는 글자가 있다면, Independent의 첫 글자로 생각하시면 됩니다.
옆 격벽이 완전히 멈출때까지 기다릴 필요 없으니,
- 동일 시간 동안 노즐 운동을 더 많이 할 수 있습니다. 당연히 잉크 토출 회수가 증가합니다.
- Y축 해상도를 높이기 위해서는 더 많은 패스를 넣어야 하지만, X축은 동일 dpi를 구현하더라도 이송 속도를 증가시켜 시간을 단축할 수 있고 (X축 이송 속도를 더 빠르게 하면서 동일 dpi 구현)
- 혹은 헤드 케리지 속도는 동일하게 유지한 상태에서 더 높은 dpi 구현이 가능하게 됩니다.
- 격벽의 영향을 덜 받기에, Shared wall structure 비교 안정적 ink jetting이 가능합니다.
2. KM1024iSHB, MHE, LHE 알파벳 의미 _코니카 프린트 헤드 모델명 의미
KM은 Konica Minolta 약자입니다.
뒤에 있는 숫자 1024는 그 헤드가 갖고 있는 총 구멍 즉 노즐 수입니다.
- 512, 총 노즐 수 512개
- 1024, 총 노즐 수 1024개
- 1800, 총 노즐 수 1800개
숫자 뒤 알파벳 SHB, MHE, LHE
- S는 Small로 거의 대부분 6 pico liter 혹은 그보다 작은 볼륨,
- M은 Middle로 12~14 pico liter로 중간 볼륨,
- L은 Large로 30 pico liter 이상을 이야기 하고, i 프린트 헤드 시리즈는 거의 대부분 30 pl를 의미하지만, 512LH,1024LH와 같이 i 헤드가 아닌 이전 헤드는 42 pico liter를 의미합니다.
그 다음 알파벳 H. SHB, MHE, LHE
- H는 Heater의 첫 글자 입니다.
- H가 있는 모델은, 헤드 안에 잉크를 heating하는 heater가 들어 있다는 의미입니다.

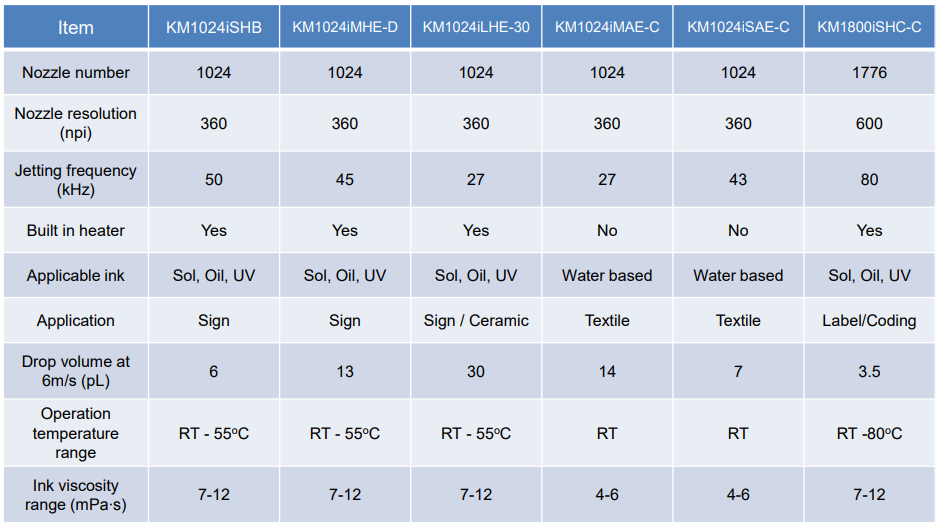

- 아래 사진에서, 4번째, 5번째 헤드 모델명이 KM1024iMAE-C와 KM1024iSAE-C로 H가 없습니다.
- 모델 스펙을 밑으로 따라가다 보면, built in heater 섹션에 No라고 되어 있습니다.
3. 실습 _코니카 프린트 헤드 모델명 의미
KM1800iSHC-C 모델이 어떤 의미인지 유추해 보겠습니다.
- KM: Konica Minolta
- 1800: 노즐수 1800개
- i : 노즐이 독립적으로 작동하는 Independent로, Jetting frequency가 높음
- S : pico liter를 암시하는 글자로, S는 6 pico liter 또는 그 이하를 의미함
- H : H라는 글자가 있으므로 heater 내장형 print head.
II. 코니카 헤드 트렌드 _코니카 프린트 헤드 모델명 의미
1. 헤드 개발 방향 _코니카 프린트 헤드 모델명 의미
헤드는 점점 커지면서, 전체 노즐 수는 512개에서 1800으로 증가하는 방향입니다.
Shared wall structure 구조에서 Independent 구조로 바뀌면서, jetting frequency는 높아집니다.
프린트 자체 해상도인 NPI(nozzle per inch)도 360에서 600npi로 점점 증가하는 방향입니다.
2. 특이점 _코니카 프린트 헤드 모델명 의미

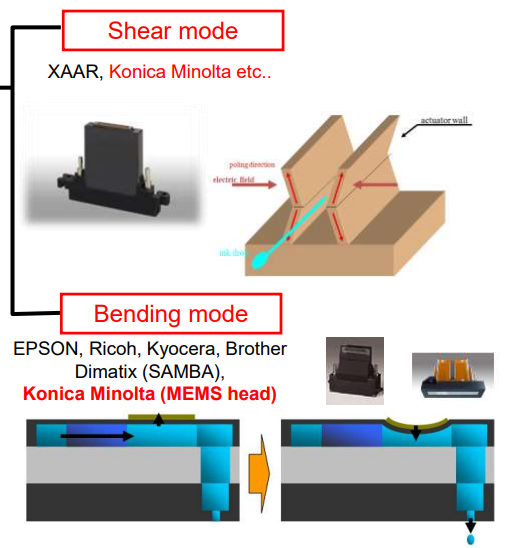

512, 1024, 1800까지는 shear 모드였고, MEMS 헤드부터는 Bending mode로 전환되었습니다.
MEMS 모델이 보편화 즉 안정적인지는 아직 미지수 입니다.
3. 코니카 MEMS 헤드 특징
코니카 홍보자료에 의하면 하기와 같지만, 실제 그만큼의 성능과 안정성이 나오는지는 아직 미지수입니다.
- Film구조에서 Metal or plastic Nozzle Plate로 변경 및 내구성 증가
- Shear mode에서 bending mode로 젯팅 안정성과 젯팅 performance 증가
- Jetting angle, 잉크 jetting시 straightness가 향상됨.
- Film 구조에서 Metal or plastic nozzle plate로 변경되면서 Jetting할 수 있는 잉크 산성도도 범위가 넒어짐
KM으로부터 예전에 받은 자료입니다.
자세한 개발 혹은 상용화는 코니카 홈페이지를 통해 확인해야 할 거 같습니다.
몇 년 전까지는 MEMS 모델명은 없고, 대신 KM800 / 1600 series가 신규로 보였습니다.
