클리닝 문제 총정리 1 Captop 하단튜브 _ 잉크 공급 문제 (1편)

✅ 이 글을 읽어야 하는 분
  • 알코올은 나오는데 잉크는 나오지 않는 증상을 경험한 분
  • Inkload(pumping)가 갑자기 되지 않아 원인을 찾고 있는 분
  • Captop 교체 후에도 클리닝 문제가 해결되지 않는 분
  • Captop 하단 튜브의 종류와 교체 방법이 궁금한 분

⚠️ 주의사항
  • Captop 하단 튜브는 일반 연질 잉크 튜브가 아닌 지름이 더 작은 전용 튜브를 사용해야 합니다
  • 경질 튜브를 Damper에 직접 연결하면 당장은 괜찮아도 시간이 지나면서 공기가 유입될 수 있습니다
  • 튜브가 안 뽑힌다고 정상으로 판단하지 말고, 약간 늘어나도 버티는지 반드시 확인해야 합니다
  • Inkload 문제의 원인은 매우 다양하므로, Captop 하단 튜브 외 다른 연결 부위도 함께 점검하시길 권장합니다

🧭 핵심 요약 (현장 판단)
  • Captop 하단 튜브는 일반 연질 튜브보다 지름이 작은 전용 튜브 사용 필수 — 일반 연질 튜브 사용 시 밀폐 불량으로 Inkload 실패
  • 튜브 점검법 — Captop 분리 후 하단 튜브를 손으로 잡아당겨 쉽게 빠지면 공기 유입 원인, 교체 또는 끝 부분 잘라 재연결
  • 알코올은 나오는데 잉크가 안 나오는 경우 → 댐퍼 연결 튜브 느슨함, Captop 위치 불일치, Captop 하단 튜브 느슨함 순서로 점검
  • Inkload 문제 원인은 10가지 이상 — 폐잉크 라인 막힘, 노란 튜브 수축, Captop 불량, 헤드 위치 불일치 등 순서대로 확인 필요

📋 잉크 공급 문제 — 시리즈 전체 목록
잉크 공급 문제를 순서대로 정리하고 있습니다. 편이 추가될 때마다 아래 목록이 업데이트됩니다.
01Captop 하단 튜브

잉크 공급 문제 첫 번째 시간으로, Captop 하단 튜브에 대해 설명 드리겠습니다.
일반 연질 튜브가 아닌, 지름이 더 작은 전용 튜브를 사용해야 하는 이유와 현장 점검 방법을 정리했습니다.

I. 배경 설명 _ 클리닝 문제 총정리 1 Captop 하단튜브

1. 산업용 헤드 vs Epson 계열 헤드 클리닝 방식
클리닝 문제 총정리 1 Captop 하단튜브
클리닝 문제 총정리 1 Captop 하단튜브

1_1. 산업용 헤드 (Konica, Ricoh 등)

  • 공기를 주입해 헤드 안에 있는 잉크를 밑으로 흘려 보내고, 천으로 헤드를 닦아 청소합니다.

1_2. Epson 계열 헤드 (소형 UV 프린터)

  • 헤드 하단에 Captop이 올라오면서 헤드와 Captop이 밀폐됩니다.
  • 밀폐된 상태에서 Motor pump가 돌면서 잉크를 뽑아냅니다.
  • 잉크 흐름: Damper → 헤드 통과 → Captop → Captop 하단 튜브 → 모터 펌프 노란색 튜브 → 폐 잉크통
  • 이후 와이퍼가 자동으로 헤드 밑의 잉크를 닦으면서 청소가 완료됩니다.
  • Motor pump를 통해 잉크가 폐 잉크통으로 뽑혀 나오지 않으면, 헤드를 클리닝할 방법이 없습니다.
2. Captop 위치
  • 아래 사진은 Main bottle부터 폐 잉크통까지 잉크 흐름도입니다. 모든 부분이 완전히 밀폐되어야 모터 펌프가 돌면서 잉크가 폐 잉크통으로 흐릅니다.
클리닝 문제 총정리 1 Captop 하단튜브
클리닝 문제 총정리 1 Captop 하단튜브
  • 프린터를 정면에서 보았을 때, 헤드 밑을 밀폐시키는 1번 부품이 Captop입니다.
클리닝 문제 총정리 1 Captop 하단튜브
클리닝 문제 총정리 1 Captop 하단튜브

II. Captop 하단 튜브 _ 클리닝 문제 총정리 1 Captop 하단튜브

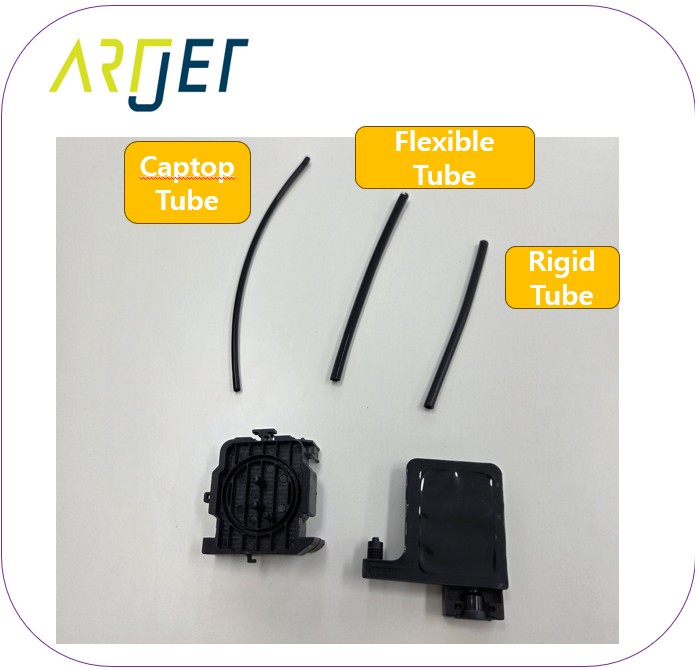

1. 잉크 튜브의 두 가지 종류

1_1. 경질 튜브

  • 메인 잉크통에서 케이블 베이어를 통과해 헤드 캐리지 보드 밑단까지 연결되는 튜브입니다.
  • 손으로 눌러도 눌리지 않는 딱딱한 재질로, X축 왕복 운동 시 마찰·마모에 강합니다.
  • 경질 튜브를 Damper에 직접 연결하면, 당장은 괜찮아도 시간이 지나면서 공기가 유입됩니다.
  • 공기가 유입되면 잉크 공급 문제가 발생하므로, 경질 튜브를 Damper에 직접 연결하면 안 됩니다.

1_2. 연질 튜브

  • Damper에 연결되는 마지막 잉크 튜브는 반드시 연질을 사용해야 합니다.
  • 부드러운 특성 덕분에 Damper에 연결 시 빡빡하게 들어가고, 한번 들어가면 잡아당겨도 잘 뽑히지 않습니다.
  • 이런 상태가 되어야 시간이 흘러도 공기 유입이 되지 않습니다.
2. Captop 하단 전용 튜브
  • 2020년 UV 프린터 판매 초기, Captop 교체 시 하단 튜브도 일반 연질 잉크 튜브로 교체했습니다.
  • 그런데 잘 되던 Inkload(pumping)가 되지 않는 문제가 반복되었습니다.
  • cable tie로 조이면 되다가도 또 안 되고 — 당시에는 원인을 알 수 없었습니다.
  • 한참 후, 중고 장비 8대 소모품 교체 과정에서 Captop 하단 튜브가 일반 연질 튜브보다 지름이 더 작다는 것을 발견했습니다.
  • 그제서야 중국 제조사가 했던 말이 떠올랐습니다 — “Captop 하단 튜브는 구매 안해?”
클리닝 문제 총정리 1 Captop 하단튜브
클리닝 문제 총정리 1 Captop 하단튜브

III. 아주 작은 틈새 _ 클리닝 문제 총정리 1 Captop 하단튜브

1. 알코올은 나오는데 잉크는 나오지 않을 때
  • “Captop 위에 알코올을 붓고 Inkload(pumping)하면 알코올은 나오는데, 잉크는 나오지 않아요.”
  • 보통 세 가지 원인이 있습니다:
  • 댐퍼에 연결된 튜브가 느슨해서 공기가 딸려 오는 경우
  • Captop과 프린트 헤드 위치가 살짝 맞지 않는 경우
  • Captop 하단 튜브가 느슨해져서 공기가 유입되는 경우
  • 댐퍼 연결 튜브 점검 → Captop 교체 후에도 해결되지 않는다면, Captop 하단 튜브 느슨함이 원인일 가능성이 가장 높습니다.

1_1. 점검 방법

  • Captop 분리 후 하단에 연결된 튜브를 손으로 잡아당겨 쉽게 분리되면 공기가 들어오는 것입니다.
  • 튜브를 당겨도 잘 뽑히지 않아야 정상입니다.
  • 쉽게 분리된 튜브는 신규 교체가 좋으나, 전용 튜브가 없다면 끝 연결 부위만 잘라내고 다시 연결해도 됩니다.
  • 적당히 당겨 안 뽑힌다고 정상으로 판단하지 말고, 튜브가 약간 늘어나도 버티는지 반드시 확인하셔야 합니다.
  • 이 부분을 간과하면, 다른 곳만 점검하다 많은 시간을 허비한 후에야 원인을 찾게 됩니다.
2. Inkload(pumping) 문제의 여러 가지 원인
  • 폐 잉크통에 연결된 잉크 라인이 막히거나 꺾인 경우
  • Peristaltic pump 노란색 튜브가 수축되거나 찢어진 경우 (노란색 튜브는 소모품)
  • Captop 하단 튜브가 찢어졌거나 연결 상태가 느슨한 경우 (오늘 설명한 내용)
  • Captop 자체 불량
  • 프린트 헤드를 보호하는 옆 테두리 쇠가 망가져 Captop 고무와 헤드 밀폐가 되지 않는 경우
  • 헤드와 Captop 위치가 맞지 않는 경우
  • Damper 연결 상태 불량 (반드시 연질 튜브 사용, 연결 상태 확인 필수)
  • 잉크 라인 어딘가가 눌려 공기 누수가 생긴 경우
  • 잉크 라인 안에서 잉크가 굳어 공급이 되지 않는 경우

IV. UV Printer 기본 지식 · 문제 해결 · 제작 가능 상품 정리

지금까지 UV Printer 관련 내용을 아래처럼 정리했고, 항목을 클릭하면 해당 글로 이동합니다.
1) 잉크 공급
클리닝/펌핑을 포함한 잉크 공급 문제로 발생한 인쇄 오류 23편 정리
2) 헤드 관련 문제
헤드 교체 방법부터 헤드 관련 발생했던 문제 12편 정리
헤드를 더 깊게 공부하고 싶은 분: 헤드 기본 지식 10편
3) 전자 보드 / Software 문제 관련
4) 기구 관련 문제
5) Sai Flexi Rip 설치, Spot color, 문제와 해결
6) UV 프린터 제품 총 정리

V. ARTJET UV Printer

ARTJET UV 프린터를 5년 이상 판매 및 유지보수하면서 가장 중요하다고 느낀 점이 있습니다.
제품 안정성 다음으로 중요한 것은 트러블슈팅 데이터 축적입니다.
어떤 장비든 사용 환경, 작업 조건, 사용자 숙련도에 따라 문제가 발생할 수 있습니다. 실제 생산 현장에서 중요한 것은 “문제가 아예 없는 장비”가 아니라,
문제가 생겼을 때 얼마나 빠르게, 얼마나 정확하게 원인을 찾고 해결할 수 있는가입니다.
ARTJET은 현장에서 발생한 실제 문제 데이터를 지속적으로 수집하고 정리하여, 더 빠르고 정확한 문제 해결을 지원하고 있습니다.
🎥 출력 품질 샘플 보기
💰 ARTJET 가격 및 판매 조건
(Note: Exterior design has been updated)
🧾 UV 프린터 제작 가능 제품 전체 리스트

UV 프린터로 만들 수 있는 제품

* Note: Exterior design has been updated.
※ 이 글은 현장 사례 기반으로 작성되었습니다. 환경/장비 구성에 따라 결과가 다를 수 있습니다.
