모터 펌프 튜브 교체 방법 _ 프린터 클리닝 문제 12편
지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.
- 헤드 기본 지식 9편,
- 실제 발행했던 헤드 문제와 해결 12편,
- 실제 발생했던 기구 문제와 해결 10편,
- 실제 발행했던 전자 보드와 SW 문제와 해결 12편,
- Sai rip 설치와 기본 셋팅, Spot color 만드는 방법 외 문제와 해결 11편,
- UV프린터로 만들 수 있는 상품 총 정리를 했습니다.
I. 배경 설명
이전 내용을 update하고 있습니다.
잉크 공급 문제 24편의 전체 내용은 아래 링크를 통해 확인 할 수 있습니다. 잉크 공급 문제 24편

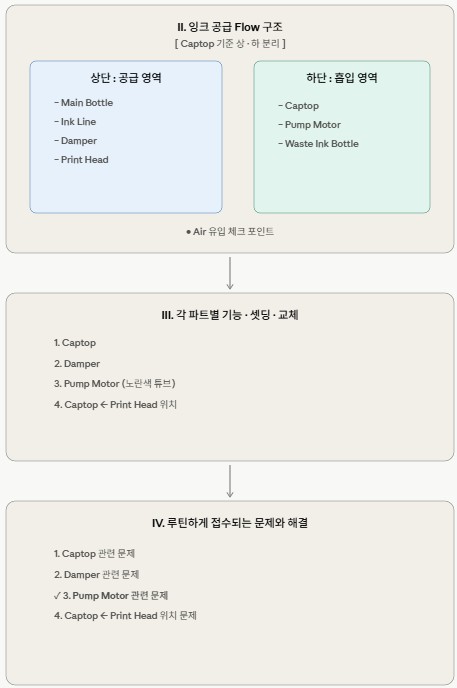

이 글은 잉크 공급 문제 전체 목차에서 빨간색으로 표시된 모터 펌프 관련 사항을 설명합니다.
Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.
- 첫 번째 시간에는 Captop 하단 튜브,
- 두 번째 시간에는 Captop 교체 방법,
- 세 번째 시간에는 Damper,
- 네 번째 시간에는 펌프 모터와 노란색 튜브,
- 다섯 번째 시간에는 Captop과 헤드 위치,
- 여섯 번째 시간에는 Captop과 헤드 위치를 손으로 직접 맞추는 방법,
- 일곱 번째 시간에는 Capping station 수평이 맞지 않을 때 나오는 문제와 수평 맞추는 방법,
- 여덟 번째 시간에는 Captop 표면이 건조되어 나오는 문제와 해결
- 아홉 번째 시간에는 Captop 안에 변질된 잉크가 남아 있을 때 나오는 문제와 해결,
- 열 번째 시간에는 너무 잦은 펌핑과 클리닝 때문에 발생된 문제.
- 열 한번째 시간에는 메인 잉크 튜브가 터졌을 때 나오는 증상과 해결 방법에 대해 설명 드렸습니다.
내용 확인은 해당 링크로 들어가시면 됩니다.
오늘은, 모터 펌프 튜브(노란색 튜브) 교체 주기와 교체 방법을 설명 드리겠습니다.
II. ‘Motor pump 교체해야 하나?’ _ 모터 펌프 튜브 교체 방법
1. 문제 증상
1년 6개월 사용한 데모 장비에서 나오는 증상입니다.
- 3개월 전부터 white cleaning이 되긴 하는데 예전만큼 깔끔히 되지 않았습니다.
- Cleaning을 실행하면, 위에 있는 원기둥들이 돌아야 하는데, 잘 돌지 않았습니다.
- 플라스틱 Cap을 왼쪽으로 돌려 살짝 풀고 다시 잠그면 원기둥이 돌기 시작하고, 그렇게 사용하고 있었습니다.
- 그 때까지만 해도, ‘Pump motor 자체가 수명을 다했나?’ 의심했고,
- Pump motor 자체를 교체해야 문제가 개선될 거라 생각했습니다.
2. 모터 펌프 자체, 교체를 염두하고
드디어 플라스틱 Cap을 잠깐 풀고, 다시 잠가도 원기둥이 잘 돌지 않았고, Motor Pump 교체를 생각하고 장비를 보기 시작했습니다.
우선 펌프 모터 자체 작용 여부를 점검했습니다.
- 연결된 잉크 튜브를 분리하고, 펌프 모터 자체를 드러냈습니다.
- 아래 사진과 같이 모터 펌프 하단에 파란색 사각형 안, 십자 드라이버로 돌릴 수 있는 곳을 발견했습니다.
- 어떤 건지 모르고, 전원이 연결된 상태에서 드라이버를 통해 움직여 보았습니다.
- 모터 펌프 도는 속도가 변했고, 이 곳이 모터 펌프 속도를 조절하는 것이라는 걸 발견했습니다.
- 하기 사진에서 파란색 안에 있는 십자가 표시를 돌려 모터 펌프 도는 속도를 좀 더 빠르게 조절했습니다.
- 하지만, Cap 안의 원기둥은 돌지 않았습니다.
모터 펌프 도는 속도가 떨어져 발생한 문제라 생각하고, 모터 펌프 교체를 고려했으나,
- 펌프 모터는 스피드 조절에 정상 작동했고,
- 모터 펌프 도는 스피드를 높여도 cap 안의 원기둥들이 잘 돌지 않기에,
- 모터 펌프는 문제 원인이 아니었습니다.
Pump motor 교체를 중단하고, 다른 원인을 찾아 보기로 했습니다.
III. 왜 원기둥이 돌지 않지? _모터 펌프 튜브 교체 방법
1. 작동 원리
중요한 사항은 아니지만, 지금 이야기 하고 있는 부품의 정식 명칭은 Peristaltic pump motor라고 합니다.
우선 하나씩 관찰하기 시작했습니다.
‘위에 있는 톱니는 어디에 연결되어 다음 동작을 만들까?’
Test 목적으로 Cap 안에 노란색 튜브(peristaltic pump tube)를 빼고 모터를 가동해 보았습니다.
- 3개의 원기둥들이, pump motor 톱니에 물려 제자리에서 자체 회전만 했고, 원기둥들 위치가 시계 방향으로 회전하지는 못했습니다.
- 노란색 튜브가 있을 때는 3개의 원기둥들이 시계 방향으로 회전하면서 노란색 튜브를 눌러주었는데, 튜브를 빼니 회전하는 동작은 없고, 제자리에서만 돌았습니다.
- 지금 문제는 노란색 튜브와 관련 있다는 생각을 하게 되었습니다.
이렇듯, 모터 펌프 위 길게 나와있는 톱니는, 아래 사진에서, Cap 안에 있는 톱니와 맞물려, 3개의 원기둥을 제자리에서 자체 회전만 하게 만듭니다.
2. 세 개의 원기둥이 시계방향으로 돌려면
자체 회전하는 3개의 원기둥이, 제자리에서만 도는 이유가 뭘까? 왜 시계방향으로 돌지 않는 거지?
- 원기둥은 자체 회전만 하고 시계방향으로 돌지는 못합니다.
- 원기둥들이 시계방향으로 회전하기 위해서는 자체회전하는 원기둥들이 노란색 튜브(Peristaltic pump tube)에 닿아야 합니다.
- 하지만 노란색 튜브는 시간이 지나면서 수축되고, 수축으로 원기둥들이 닿는 면이 없었기에 시계방향으로 회전하지 못했던 겁니다.
- 아래 사진의 오른쪽과 같이 튜브 교체 후 문제가 해결 되었습니다.
Cap 안 튜브는 펌핑, 클리닝 할 때마다 원기둥으로 지속적으로 눌러졌기에 기에, 밖에서 보이는 튜브보다 수축 정도가 더 심합니다.
- 밖에서 보기에 멀쩡하다고, Cap 안의 튜브도 괜찮다는 생각하시면 안되고,
- 원기둥들이 잘 돌지 않으면,
- 클리닝이 잘 되지 않으면,
- 펌핑이 잘 되지 않으면,
- 노란색 튜브부터 교체를 하셔야 합니다.
IV. 노란색 튜브(peristaltic pump tube) 교체 방법 _모터 펌프 튜브 교체 방법
노란색 튜브 교체 전, 후 모터 펌프가 도는 속도 차이
노란색 튜브 교체 하나로 이렇게 깔끔하게 원기둥들이 돌기 시작합니다.
이런저런 방법을 다 해보고, 그 중 가장 편하게 노란색 튜브를 교체하는 방법입니다.
