Captop 표면 건조 _ 프린터 클리닝 문제 8편

지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.

I. 배경 설명

이전 내용을 update하고 있습니다.

잉크 공급 문제 24편의 전체 내용은 아래 링크를 통해 확인 할 수 있습니다. 잉크 공급 문제 24편

이 글은 잉크 공급 문제 전체 목차에서 빨간색으로 표시된 Captop 관련 문제를 설명합니다

Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.

첫 번째 시간에는 Captop 하단 튜브,
두 번째 시간에는 Captop 교체 방법,
세 번째 시간에는 Damper,
네 번째 시간에는 펌프 모터와 노란색 튜브,
다섯 번째 시간에는 Captop과 헤드 위치,
여섯 번째 시간에는 Captop과 헤드 위치를 손으로 직접 맞추는 방법,
일곱 번째 시간에는 Capping station 수평이 맞지 않을 때 나오는 문제와 수평 맞추는 방법에 대해 설명 드렸습니다.

내용 확인은 해당 링크로 들어가시면 됩니다.

오늘은, 연휴 전까지 아무 이상없이 cleaning이 잘 되었는데, 펌핑시 잉크가 폐 잉크통으로 나오지 않는 문제에 대해 설명드리겠습니다.

펌핑 혹은 cleaning이 되지 않을 때, 첫 번째로 Test하는 사항이기도 합니다.

II. White 헤드가 막힌 거 같아요 _Captop 표면 건조

1. 문제 증상

설 연휴 전까지 이상없이 사용하다가,

연휴 후 아침까지 이상없이 작동하다, 오후에 갑자기 White 노즐이 살지 않는다는 내용이었습니다.

아침까지 잘 사용? 이 부분이 문제 해결을 헷갈리게 했습니다.

2. 문제 해결

첫 번째 통화

“Ink load도 5번하고, cleaning도 5번하고, ARTJET TEST 이미지로 white full로 해서 테스트 인쇄했는데, White가 살아나지 않네요”

“Ink load(pumping)할 때, 잉크가 air bubble 없이 잘 나오나요? ”

“공간이 좁아서, 거기까지는 보지 않았네요. 치우고 ink load(pumping) 잘 되는지 폐 잉크통 한번 볼게요”

두 번째 통화

“처음에 기포만 조금 나오다가,,, 아무것도 나오지 않네요”

“Head carriage를 왼쪽으로 옮기고, Captop에 알코올을 좀 붓고 다시 inkload(pumping) 해 주세요. 오래 쓰지 않으면 간혹 white Captop이 건조되어 inkload(pumping)시 잉크가 나오지 않거든요”

“Captop이 뭐죠?, 그리고 head carriage를 어떻게 왼쪽으로 보내죠?”

“Software에서 왼쪽 화살표 버튼 누르면, head carriage가 왼쪽으로 가고, 어느 정도 가면 다시 누르세요. 그럼 멈추게 됩니다. 그리고 헤드 케리지가 원래 있던 곳에, 검정색 테두리 네모난 게 Captop이에요. White captop에 알코올이 찰 정도록 부으면 돼요 ”

“왼쪽 화살표는 처음눌러 보는 거 같네요.. ㅋㅋㅋ, 한번 해 볼게요.”

세 번째 통화

“대표님 ink load(pumping) 되나요?”

“처음에 알코올이 나오는 거 같고, 이후에는 아무것도 나오지 않는데요. 연휴 동안 사용하지 않아 white 헤드가 막힌 거 아닐까요?”

“헤드는 막히지 않았을 거고, 잉크 공급이 되지 않아 그럴 거에요. 동일 과정을 몇 번만 반복해 주세요”

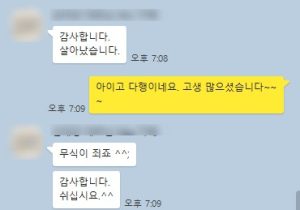

그리고 온 카톡 내용

3. 문제 원인

문제 원인은 하기와 같습니다.

Capping 상태에서 Captop과 헤드는 밀폐되어 공기가 들어오지 못하나, 오랜 기간(연휴) 방치되어, 밀폐가 깨지면서 captop이 공기에 노출됨
Captop 표면에 있는 white ink는 공기에 노출되면서 서서히 마르고 굳게 됨
Captop 표면이 굳어 있기에, 클리닝 펌핑 시 잉크가 헤드로부터 딸려오지 않음

Captop에 알코올을 붓고 1회 해 보았지만, 해결 되지 않았던 이유

한번 알코올을 부었을 때, 말라있던 captop은 해결되어 알코올을 나왔으나,
이전 ink load(pumping) 5번 print head cleaning 5번 진행하는 동안, Captop 끝단부터, 페 잉크통까지 모든 라인에 액체(잉크) 대신, 공기만 채워져 있는 상태
Ink load(pumping)는 라인에 공기만 차 있을 경우, 잘 작동되지 않고, 액체가 들어간 상태에서 연속적으로 액체를 흐르게 함.
이럴 경우 몇 번 동일하게 알코올 작업을 해야 잉크까지 나오게 됨

참고로 클리닝, 펌핑이 잘 되지 않을 때는 Captop과 노란색 튜브(peristaltic pump tube)는 무조건 신규로 교체 후 문제 점검하는 게 좋습니다.

클리닝과 펌핑이 되지 않을 때, 너무 많은 변수가 있기에, 두 개 변수인 Captop과 노란색 튜브를 신규 부품으로 교체해야 문제 해결도 빠르고 원인 파악도 빠릅니다.
아래 영상은 노란색 튜브 교체 전, 후 모터 펌프가 작동되는 상태입니다.
여기를 클릭하면 비교 영상을 볼 수 있습니다.
의외로 두 부품만 교체해도 클리닝, 펌핑 이슈가 해결되는 경우의 수가 많습니다.

III. 헤드 막힘 원인과 주의 사항 _Captop 표면 건조

1. 산업용 헤드와 다른 Epson 계열 헤드의 잉크 점도

산업용 잉크젯의 경우, 코니카, Dimatix, Rioch 등 산업용 헤드를 사용합니다.

산업용 헤드는 점도 10cp 정도의 잉크를 jetting할 수 있습니다.
산업용 헤드에 사용되는 잉크는 상온에서는 점도 20cp정도고, 헤드 안에 있는 heater로 40~50도 사이 가열 되면 점도 10cp가 됩니다.
산업용 잉크는 점도가 높아, 오랫동안 사용하지 않으면 헤드 안에서 간혹 굳거나 하는 문제가 발생하기도 합니다.
이 때문에 업체 대표님이 “헤드가 막힌 거 아니에요” 라고 걱정하신 거고,

Epson 계열 헤드를 사용하는 UV 프린터는 White가 헤드를 막을 경우의 수가 산업용 헤드 비교 낮습니다.

Epson 계열 헤드는 여러 채널을 운용하기도 하고, 저가로 만들어 졌기에 헤드 내부에 heater가 없습니다.
즉, Epson 계열 헤드에 사용하는 잉크는 상온에서도 jetting할 때도 동일 점도일 수 밖에 없습니다.
Epson 계열 헤드에서 jetting이 문제 없이 되기 위해서는 잉크 점도가 7cp 이하에 맞추어져야 합니다.
점도가 낮을 수록 물처럼 묽기 때문에, 잉크 자체가 헤드를 막는 경우의 수는 산업용 헤드 비교 낮습니다.
그리고 아래 사진을 자세히 보면, 전체 노즐이 나오지는 않았지만 옅게 패턴이 보입니다.
노즐이 막혔다기 보다는 잉크 공급이 제대로 되지 않아 노즐 패턴이 인쇄되지 않은 증상에 더 가깝습니다.

2. Head가 막히는 경우의 수와 주의 사항

헤드에 있는 노즐은 UV 빛에 의해 막힐 수 있습니다.

헤드와 노즐의 차이를 모르시면 여기를 click하세요.
인쇄 중, 헤드 밑 노즐이 UV 빛에 반복 노출될 때, 처음에는 문제 없지만, 잉크를 굳게할 수 있을 정도의 UV 빛을 누적해서 받으면 순식간에 노즐에 있는 잉크를 굳게 만듭니다.
UV 잉크가 조그만 노즐 구멍에 있는 잉크를 굳게 만들면, 이제 잉크는 잉크끼리 연쇄 반응을 일으켜 노즐 내부에 있는 잉크도 굳게 만듭니다.
이 때문에 UV 빛에 의해 한번 노즐이 막히면, 노즐 표면만 세척해서 그 노즐을 살리기가 쉽지 않습니다.

산업용 헤드는, 헤드 안 heater 열에 의해 헤드 노즐을 막을 수 있습니다.

Konica, Dimatix 등 산업용 헤드에 사용하는 잉크는, 상온에서 점도가 20cp 입니다.
20cp는 inkjet print head에서 jetting할 수 없는 점도입니다.
헤드 내부 heating 장치로 40~50도 사이로 가열해, 점도를 10cp 로 낮춘 상태에서 ink를 jetting합니다.
오랜 기간 동안 잉크를 jetting하지 않고, 헤드에 지속적으로 열이 가해질 경우, 노즐 끝에 남아 있는 잉크는 열로 굳게 됩니다.
이 또한 노즐 내부에서 잉크가 굳었기에, Inkload(pumping), cleaning을 해도 막힌 노즐을 여간해서는 뚫을 수 없습니다.

Epson 계열 헤드는 열을 가하지 않기에 첫 번째로 주의해야 할 게 UV 빛 반사입니다.

특히, 높은 소재에 인쇄할 경우, UV 반사각이 커져 헤드에 더 많은 UV 빛이 닿고, 헤드 전체를 한순간에 막히게 할 수 있습니다.
높은 소재 인쇄시에는, 인쇄 소재 옆에 비슷한 높이의 소재를 올려, UV 반사각이 커지지 않게 해야 합니다.
실제로, 2020 5월에 설치된 장비에서 70mm 소재를 계속 인쇄하다, 헤드 3개가 막히는 사고가 발생했었습니다.

두 번째로 주의할 사항은 오랜 기간 동안 사용하지 않으면 White ink는 굳게 됩니다.

White 메인 잉크통에는 반드시 잉크통 안에 잉크를 저어주는 장치가 있습니다.
잉크를 저어주지 않으면, White 안료가 밑으로 가라앉아 점점 굳게 됩니다.
동일한 원리로, 대략 한달 이상 프린터를 사용하지 않을 경우, White는 ink tube안에서도 안료는 밑으로 가라앉아 굳을 수 있고,
동일한 원리로, Damper안에서, 혹은 헤드 노즐 안에서 White ink가 굳을 수 있습니다.
이런 이유로 특히 인쇄 작업이 없어도 1주일에 한번 혹은 2주 한번은 White cleaning, 펌핑, Test인쇄를 하셔야 합니다.
아무리 바빠도 한달 이상 장비를 방치하지 않는 게 좋습니다.

IV. 아트젯 UV 프린터

ARTJET UV Printer를 5년간 판매 유지보수하면서 느끼는 것 중 하나가, 제품 안정성 다음으로 중요한 게 Troubleshooting DATA라는 생각이 듭니다.

모든 제품은 실제 장비 문제이던, 소비자 과실이던, 문제가 있고, 그 문제를 얼마나 간단히 빠르게 해결하느냐? 가 제품 안정성인 거 같습니다.

ARTJET은 모든 troubleshooting DATA를 정리하고 있습니다.

제품 인쇄 품질은 여기를 클릭하면 보실 수 있습니다.

ARTJET 가격 및 판매 조건은 여기를 클릭하시면 됩니다. 외곽 디자인은 변경되었습니다.
