UV Printer White가 잘 나오다 안 나오다

UV Printer 잉크 공급 문제와 해결에 대해 살펴보고 있습니다.

기본 사항을 알고 계셔야 문제 해결에 쉽게 접근할 수 있습니다. 하기 사항은 꼭 참조하셨으면 합니다.

1. Captop 하단 튜브의 중요성.
2. Damper의 기능과 문제되는 포인트.
3. 펌프 모터의 작동원리
4. Captop과 Print head 위치
5. Captop 교체 방법을 설명 드렸습니다.

당분간, 실제 사용하시는 분들이 이야기 하는 문제 증상과 해결에 대해 다루겠습니다.

6. “저번주에는 Color가 쨍하게 나왔는데,, 오늘은 너무 탁하다고 해야 하나? 색상이 전체적으로 down된 느낌이에요”
7. “White inkload후 cleaning, 동일 과정을 5번 반복해도 white가 살지 않아요”
8. “inkload도, cleaning도 잘 되는데, white 노즐 복구가 잘 안되요”
9. “Motor pump는 잘 도는데, ink load(pumping)가 안되요”
10. “Captop, 노란색 튜브를 갈아도, 헤드와 captop의 위치를 몇 번이고 확인해도, Inkload(pumping)가 되지 않아요”
11. “어제도 문제 없이 사용했는데, 갑자기 ink load(pumping)가 되지 않아요”
12. “White가 이미지 주변으로 날려요”
13. Inkload도 잘되고, cleaning도 잘 되는데, White가 도무지 살지 않는 문제에 대해 말씀 드리겠습니다.

오늘은 White가 잘 나오다 안 나오다,, 안되는 것도 아니고, 되는 것도 아니고 참 애매한 문제에 대해 설명 드리겠습니다.

참고로 이번 장비는 설치된 지 3년이고, 작업 물량이 많습니다.

I. 문제 증상 _UV Printer White가 잘 나오다 안 나오다

1. 소비자가 했던 사항 _UV Printer White가 잘 나오다 안 나오다

Inkload(pumping)도 되고, Cleaning 동작도 되긴 하지만,

Nozzle pattern을 인쇄하면 잘 나올 때는 너무 깔끔하게 나오고, 200 x 200mm 인쇄도 잘 됩니다.

하지만, 인쇄 후 cleaning을 하면 하기처럼 white nozzle이 많이 빠지고, 어쩔 때는 white channel 1, 2, 3, 4번이 아예 나오지 않을 때도 있습니다.

하지만, channel 5, 6번은 거의 대부분 괜찮습니다.

잘 되는 것도 안되는 것도 아니고, 애매모호한 문제가 가장 어려운 거 같습니다.

소비자 분께서 진행했던 사항은 하기와 같습니다.

Captop 교체 3회
교체 후, Nozzle도 잘 나오고, 인쇄도 잘 되어 해결되었다고 생각했으나,
Pumping 혹은 cleaning 후 다시 nozzle pattern을 인쇄하면 Channel 1,2,3,4가 동일하게 깔끔하게 나오지 않거나,
Cleaning을 반복하면, 아예 nozzle pattern이 나오지 않음.

Damper 교체 1회
White channel 1, 2, 3, 4 댐퍼를 동시 교체하고 Test했으나, captop 교체했던 증상과 동일

Capping station 수평 조절
예전 동일 문제를 Capping station 수평 조절을 통해 해결했던 적이 있어서
진행했지만, Captop 교체했던 증상과 동일

2. 출장을 통해 제가 진행 했던 사항 _UV Printer White가 잘 나오다 안 나오다

Capping station 수평 조절

소비자가 직접 진행했지만, 확실히 하기 위해, 바로 capping station 수평을 조정했습니다.

조정 후 cleaning도 잘 되고, inkload도 잘 되고, nozzle pattern까지 깔끔했고, Test 프린트까지 잘 진행했습니다.

하지만, 다시 cleaning후 nozzle pattern 인쇄하니, channel 1, 2, 3, 4가 깔끔하게 나오지 않았습니다.

White main ink line 1번 갈기 전 TEST

White channel 1, 2, 3, 4번은 White 1번 main ink통에 연결되어 있고,
White channel 5,6번은 White 2번 main ink통에 연결되어 있습니다.

White 1번 ink line 교체를 최우선 순위로 생각했으나, 순간,, 좋은 Test 방법이 떠 올랐습니다.

White 1번 ink line을 White 2번 통에 연결하고,

White 2번 ink line을 White 1번 통에 연결하면, White main ink line 문제인지 확인이 가능하다는 생각을 했습니다.

이렇게 했음에도 동일하게 White channel 1, 2, 3, 4번이 여전히 문제라, White ink 통에 연결 된 ink line 문제는 아니라는 착각을 했습니다.

이후 다른 TEST를 진행하기 시작했습니다.

Ink main line에서 4가닥으로 갈라져 나오는 ink tube 신규로 타설
Ink가 세거나 그런 흔적은 없었으나, 공기가 셀 수 있다는 생각으로 ink line 신규로 타설
문제 증상 동일

Damper 교체 10여차례
혹 Damper 불량이지 않을까? 여러번 교체했으나 문제 증상 동일

Captop 교체
혹시 몰라 captop 교체 진행. 문제 증상 동일

II. 문제 해결 과정 _UV Printer White가 잘 나오다 안 나오다

1. 변수 통제 _UV Printer White가 잘 나오다 안 나오다

White Main ink line swap Test를 통한 white main ink line 문제가 아니라는 착각

Ink main line에서 4가닥으로 갈라져 나오는 ink tube 신규로 타설 및 이 문제는 아님

Captop 수평 문제 아님.

Damper 문제 아님.

Capping station 수평 문제 아님.

2. 가능한 원인 유추 _UV Printer White가 잘 나오다 안 나오다

Print head 자체가 깨져서 air가 셀 경우의 수
다른 헤드로 교체했으나 문제 증상 동일.
즉 헤드 자체가 깨져서 air가 세는 문제는 아님

Damper 꽂는 부분과 헤드 결합 부분 air가 셀 경우의 수
잘 나오는 channel 5.6번 damper를 channel 1.2와 channel 3.4에 꽂고 Test했을 때,
5,6번 damper가 꽂힌 부분은 잘 나옴.
이 부분도 문제의 원인이 아님

‘혹시 ink line 타설 시 fitting 등에서 air가 세는 걸까? 다시 ink line을 타설해야 하나?’

3. 잉크라인 타설 후 알게 된 ‘착각’ _UV Printer White가 잘 나오다 안 나오다

모든 변수를 다 테스트 했지만 문제가 해결되지 않아, 보드 밑 ink line을 다시 타설하기 시작했습니다.

하지만 방법을 달리 했습니다.

White 1번 line에 channel 1,2,3,4 연결된 거를, Channel 1,2,3까지만 연결하고,
White 2번 line에 channel 5,6이 연결된 거를, channel 4,5,6으로 연결했습니다.
그리고, damper 연결 전 line에서 주사기로 잉크를 빼보고 잉크가 나오는지 확인했고,
Damper를 연결하고도 ink가 나오는지 확인했습니다.

그리고 Test하니, 이제 White 2번에 연결된 channel 4,5,6은 잘 나오고, channel 1,2,3은 여전히 나오지 않았습니다.

다시, channel 1,2,3 damper에서 주사기로 잉크를 뽑아보았습니다.

잉크가 나오긴 하지만, 계속 bubble이 섞여 나왔습니다.

그 때, White 1번 ink line을 White 2번 main 통에 연결했다고, Ink 통에서 케이블 베이어를 타고 오는 ink line까지 Test가 되지 않는 다는 걸 깨달았습니다.

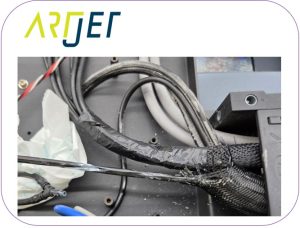

그렇게, main bottle에서 ink line을 절단하고, 케이블 베이어를 통해 ink line을 꺼내다 보니, 아래처럼 보이더군요.

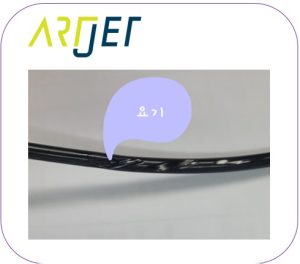

Ink line이 갈려서 white ink가 세고 있었습니다.

III. 추가 설명 _UV Printer White가 잘 나오다 안 나오다

1. 잘되고 잘되지 않는 이유 _UV Printer White가 잘 나오다 안 나오다

Ink line이 완전히 터진 건 아니고, 미세하게 터지기 시작해 공기가 유입되는 문제입니다.

한참동안 사용하지 않다가 cleaning을 하면 꾸준한 잉크 흐름으로 공기가 유입되지 않습니다.

이 때는 nozzle pattern도 작은 test image도 인쇄가 가능합니다.

하지만, inkload, cleaning을 반복하다 보면, 터진 잉크 튜브로 공기가 유입되고,

이 부분이 damper를 통해 흘러오기에 버블도 많게 되고 잉크 자체가 없는 구간이서는 nozzle pattern 자체도 나오지 않게 됩니다.

2. Color에서 이 현상이 발생하면 _UV Printer White가 잘 나오다 안 나오다

특정 color에서 이런 현상이 발생하면 하기와 같은 증상이 있습니다.

예전에 겪었던 문제고 color는 잉크통과 1:1로 연결되어 있어서 문제 확인이 좀 더 쉬웠습니다.

color에서 main inktube가 터졌을 때 나오는 증상.

IV. 아트젯은 아래와 같이 고객을 support하고 있습니다.

ARTJET UV Printer를 5년간 판매 유지보수하면서 느끼는 것 중 하나가, 제품 안정성 다음으로 중요한 게 Troubleshooting DATA라는 생각이 듭니다.

모든 제품은 실제 장비 문제이던, 소비자 과실이던, 문제가 있고, 그 문제를 얼마나 간단히 빠르게 해결하느냐? 가 제품 안정성인 거 같습니다.

ARTJET은 모든 troubleshooting DATA를 정리하고 있습니다.

Mimaki UV Printer 정리 — ARTJET UV Printer

오늘은 여기까지 입니다.
