ARTJET UV Printer Troubleshoot Ink Supply 14_Practice 9
ARTJET은 XP600(FA1080-a1) print head를 3개를 사용하는 UV Printer입니다. 각 프린트 헤드 color는 하기와 같습니다.
Print head 1 : CMYK Lc Lm 6 color,
Print head 2 : White 6 채널
Print head 3 : White 6 채널
이 글은 ARTJET UV Printer의 Ink 공급이 되지 않을 때, 각 parts별 점검 포인트와, 실제 소비자 장비에서 발생한 잉크 공급 문제와 해결을 다루고 있습니다.
제가 작성하는 글들은,
4년간 ARTJET UV Printer TEST와 QC 하면서 얻은 경험과, 실제 소비자 site에서 발생한 문제와 해결을 다루고 있기에,
장비를 직접 사용하시는 소비자 분들에게 도움이 될 뿐만 아니라, 특히 장비 판매사의 AS 담당 직원에게는 최적의 DATA 입니다.
지금까지 작성된 목록과 link는 대 제목 I 을 참조하시면 되고,
오늘은 14번째 시간으로, 주사기로 black ink를 담당하는 damper를 주사기로 당겨도, 잉크가 나오지 않는 문제의 원인과 해결에 대해 말씀 드리겠습니다.
I. 지금까지 작성된 글 목록
1. 1편부터 5편
Ink supply 문제 중 Inkload(pumping)가 되지 않을 때, 각 부품별 점검 point
1편에서는 Captop ARTJET UV Printer Troubleshoot Ink Supply 1
2편에서는 Damper ARTJET UV Printer Troubleshoot Ink Supply 2
3편에서는, Peristaltic pump ARTJET UV Printer Troubleshoot Ink Supply 3
4편에서는, Captop과 Print head 위치 ARTJET UV Printer Troubleshoot Ink Supply 4
5편에서는, Captop 교체에 대해 설명드렸습니다. ARTJET UV Printer Troubleshoot Ink Supply 5
2. 6편 이후 부터
실제 장비 사용 중 발생한 문제와 해결에 대해 다루고 있습니다.
6편에서는, white 농도 문제 artjet-uv-printer-troubleshoot-ink-supply-6-practice-1/
7편에서는, white inkload(pumping)가 되지 않았던 문제와 해결, artjet-uv-printer-troubleshoot-ink-supply-7_practice-2
8편에서는, white cleaning시 겪었던 어려움과 print head nozzle 상태를 회복하기 위한 know how에 대해 설명 드렸습니다. artjet-uv-printer-troubleshoot-ink-supply-8_practice-3
9편에서는, Peristaltic pump motor는 잘 도는데, ink load(pumping)가 안되는 원인과 해결책에 대해 설명 드리겠습니다. artjet-uv-printer-troubleshoot-ink-supply-8_practice-4
10편에서는, Captop과 노란색 튜브를 갈아도, 위치를 몇 번이고 확인해도, Inkload(Pumping)가 되지 않았던 문제의 원인과 해결책에 대해 설명 드렸습니다. artjet-uv-printer-troubleshoot-ink-supply-8_practice-5
11편에서는, 어제도 문제 없이 사용했는데, 갑자기 ink load(pumping)가 되지 않았던 원인과 해결책에 대해 설명 드렸습니다. artjet-uv-printer-troubleshoot-ink-supply-9_practice-6
12편에서는, White가 이미지 제 위치에 떨어지지 않고, 이미지 주변으로 날려서 떨어지는 문제에 대해 말씀드렸습니다. artjet-uv-printer-troubleshoot-ink-supply-12_practice-7
13편에서는, White, ink load(pumping)도 잘되고, print head cleaning도 잘 되는데, nozzle pattern이 살지 않고, 인쇄 중에도 제대로 인쇄가 되지 않은 문제에 대해 설명 드렸습니다. ARTJET UV Printer Troubleshoot Ink Supply 13_Practice 8
II. 문제 접수
1. 문제 증상
– 인쇄하는 동안 제대로 된 색상이 나오지 않아, 인쇄 종료 후 노즐 패턴 인쇄 시 Black ink 노즐 패턴이 나오지 않음.
– Ink load(pumping) 했을 때, 잉크가 폐잉크통으로 잘 흘러 나오고, Print head cleaning 진행 시 특별히 문제 증상 확인할 수 없음.
– 하지만 nozzle pattern 인쇄 시 black ink가 나오지 않음.
– 업체에서 보낸 노즐패턴 사진. Black channel 자리에, 몇 개의 노즐 패턴만 보임.
” 이사님 Black 자리에 몇 가닥 패턴이 나온 거 보니, Print head 문제는 아니고 잉크 공급 문제 같아요 ”
“팀장님, Inkload(pumping)도 잘되고, cleaning도 여러 번 했는데 동일하게 black nozzle pattern이 제대로 나오지 않아요 ”
” Color의 경우, 개별 잉크통에 잉크 라인이 1:1로 연결되서, black이 나오지 않아도 inkload(pumping)는 다른 잉크들로 잘 될 수 있습니다. 우선, 잉크 공급 관련 하나씩 점검해 볼게요 “
잉크 라인 구조가 궁금하시면 하기 글 참조하시면 됩니다.
ARTJET UV Printer Troubleshoot Ink Supply 2
III. 문제 해결 과정
1. 몇 가지 가정들
Black 채널에서 몇 가닥 노즐 패턴이 나오기에 Print head 문제 가능성은 적음.
Ink load(pumping)가 잘 되기에 Ink load(pumping) 관련 문제는 아님.
Black ink, 즉 한 채널의 잉크 공급만 문제이기에, 하기 사항 중 하나로 의심하고 접근 함.
* Print head 위에 꽂힌 Damper 연결 상태
* Damper 자체(간혹, Damper에 찢어진 부분이 있었음)
* Damper에 꽂힌 ink tube의 빡빡함 정도
* Damper 위부터 Main ink 통 까지 연결된 Ink tube에서 발생할 수 있는 누수
2. Print head와 Damper 연결 상태
Damper가 print head에 제대로 꽂혀 있는지 확인하기 위해 Damper를 꽉 눌렀으나, 노즐 패턴 인쇄 시 동일 문제 발생
Damper에 연결된 Ink tube 또한 빡빡하게 연결되었는지 빼서 확인했으나 이상 없음.
3. 1차 주사기 작업
Main ink통에서 Damper까지의 Black ink 공급을 확인하기 위해, Damper를 빼서 주사기로 당겨 보았고, 잉크가 딸려 옮
이 상태에서 print head cleaning 진행 후 하기와 같이 훨씬 좋은 nozzle pattern을 얻음.
이렇게 문제가 해결된 줄 알았으나, 인쇄 작업 시 동일하게 black ink가 나오지 않고, 노즐 패턴 인쇄 시 다시 black ink가 제대로 나오지 않음.
ARTJET UV Printer Troubleshoot Ink Supply 14_2
4. 2차 주사기 작업과 역순으로 Ink line 점검
다시 black ink Damper를 빼서 주사기로 당겨 보았으나, 이번에는 어떤 잉크도 나오지 않고, 아예 어떤 압력도 느껴지지 않으면서 공기만 딸려옴

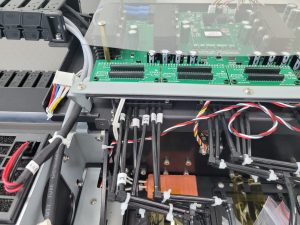

하기 사진에 보이는 잉크 라인의 잉크 튜브, 각종 피팅 점검했으나 문제점 발견 되지 않음.

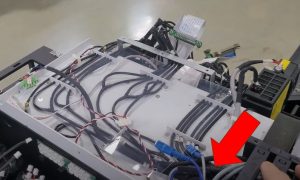

하기와 같이 전자 보드를 제거하고, 전자 보드 밑단으로 들어오는 main ink line 분리 후,
절단된 부분(화살표 있는 부분)에서 Ink line을 주사기에 꽂고, 당겨보니 공기만 딸려옴
즉, Main Ink bottle에서 케이블 베이어를 타고 오는 main ink line 어딘가에서 문제가 되고 있음.
5. 문제 원인과 해결

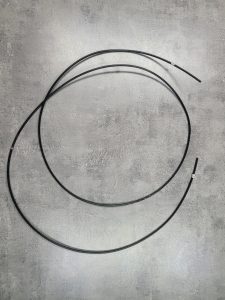

Main ink bottle에서 보드단까지 연결된 black ink tube 교체 후 문제 해결
문제 원인은 하기와 같고, 4년 동안, 딱 한번 이 장소에서만 문제 발생.
IV. 요약
Color Print head에서 특정 채널이 출력 중 나오지 않을 때는 대부분 그 채널 ink 공급 문제입니다.
Ink load(pumping)를 통해 폐잉크통으로 ink가 흘러나오는 건, 다른 Ink가 나오기에, ink load(pumping)가 잘 된다고 해서 문제된 채널의 잉크 공급이 잘 된다고 볼 수는 없습니다.
첫 번째로, Damper가 Print head에 잘 꽂혀 있는지 손으로 눌러 확인하고, 그래도 동일 문제이면,
두 번째로, Damper를 Print head에서 뽑아 주사기로 Ink가 기포 없이 잘 나오는지 당겨보아야 합니다.
만약, 기포와 같이 잉크가 주사기로 나온다면, Damper와 Ink 라인의 연결 상태를 확인해야 하고,
주사기로 당겼을 때, 공기만 딸려 온다면, 하기 사항을 점검해야 합니다.
* Damper 자체가 찢어졌는지? (이것도 두 번 정도 경험이 있습니다)
* 잉크 라인 중간에 연결된 fitting이 ink line에 제대로 연결되어 있는지?
* fitting 자체가 깨져 있지는 않은지?(지금까지 동일 문제가 딱 한번 있었습니다)
* ink line 중간 어딘까가 찢어지지 않았는지 ?
Ink line을 Damper 위 부터 하나씩 분리해 가며 주사기로 당겨보면, 해당 부분 이상 여부를 점검할 수 있습니다.
오늘은 여기까지 입니다.
