Capping station 레벨이 맞지 않을 때 _ 프린터 클리닝 문제 7편



지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.

• 헤드 기본 지식 9편,
• 실제 발행했던 헤드 문제와 해결 12편,
• 실제 발생했던 기구 문제와 해결 10편,
• 실제 발행했던 전자 보드와 SW 문제와 해결  12편,
• Sai rip 설치와 기본 셋팅, Spot color 만드는 방법 외 문제와 해결 11편,
• UV프린터로 만들 수 있는 상품 총 정리를 했습니다.



I. 배경 설명

이전 내용을 update하고 있습니다.

잉크 공급 문제 24편의 전체 내용은 아래 링크를 통해 확인 할 수 있습니다. 잉크 공급 문제 24편

이 글은 잉크 공급 문제 전체 목차에서 빨간색으로 표시된 Capping station 레벨이 맞지 않을 때 나올 수 있는 문제에 대해 설명합니다

Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.

• 첫 번째 시간에는 Captop 하단 튜브,
• 두 번째 시간에는 Captop 교체 방법,
• 세 번째 시간에는  Damper,
• 네 번째 시간에는  펌프 모터와 노란색 튜브,
• 다섯 번째 시간에는 Captop과 헤드 위치,
• 여섯 번째 시간에는 Captop과 헤드 위치를 손으로 직접 맞추는 방법에 대해 설명 드렸습니다.

내용 확인은 해당 링크로 들어가시면 됩니다.



오늘은, cleaning도 잘되고, Inkloade도 잘 되는데 유독 White 전체 채널 노즐 상태가 회복되지 않는 문제에 대해 설명 드리겠습니다.

펌핑도, 클리닝도 잘 되었기에, 문제 원인을 밝히기까지 한 달 넘게 고생한 사항입니다.

자주 나오는 문제는 아니지만, cleaning을 해도 White  전체 노즐이 잘 회복되지 않으면 본 사항을 점검하셔야 합니다.

II. 문제 증상

2024년 5월에 일본 딜러사에 설치한 장비입니다.

설치 후 2주 후부터 문제 증상이 나오기 시작했습니다.

펌핑도 클리닝도 잘 되지만, White 1,2,3,4번 채널이 잘 살지 않는 문제였습니다.

많은 것들을 try했지만 개선 되지 않았고, Captop 교체 후 문제가 해결 되었습니다.

하지만, 3~4일 지나면 동일 문제가 다시 나오기 시작했습니다.

II. 해결

1. 기구 셋팅

이렇게 기구 셋팅이 끝나면 헤드 장착, 잉크 공급 그리고 offset 셋팅을 시작합니다.

이 문제가 발생하기 전까지는 capping station 레벨 점검은 하지 않았습니다.

이 문제 이후 셋팅시 capping station 레벨을 점검하기 시작했습니다.



장비가 일본에 있다 보니, 일본 사장님께서 문제의 원인을 찾아 냈습니다.

“Capping station이 한쪽으로 기울어 진 거 같아, 그 기울어진 Gap을 일정하게 맞추고 해결 되었습니다”

Captop과 Print head 위치 뿐만이 아니라, Capping station과 Carriage Gap까지 점검해야 한다는 걸 처음 알게 되었습니다.



문제의 원인은 다음과 같이 추측합니다.

• 하단 Spring으로 Captop이 수평을 유지하지만,
• 처음에는 Captop 고무날이 살아 있기에, Captop과 헤드가 밀폐가 잘 되어, 펌핑도 cleaning도 잘 되지만,
• 시간이 오래 될 수록, Captop 고무날이 무뎌져서 capping station 기울기에 영향을 받아 밀폐가 깨짐
• Spring으로 밀어주기는 하지만, 전체적으로 기울어진 상태에서는 한쪽이 열릴 수 밖에 없음
• 이 때문에, 밀폐가 유지되는 W1, W2 채널은 정상으로 노즐이 잘 나오고,
• 밀폐가 유지되지 않는 W3, W4, W5, W6은 노즐이 잘 회복되지 않음



III. Capping station 레벨이 맞지 않을 때 조정 방법

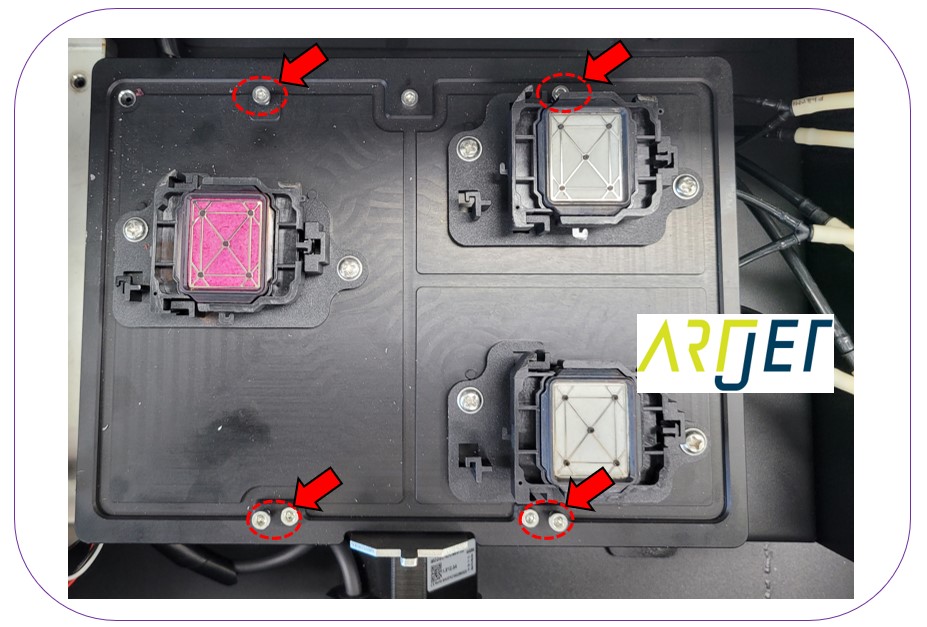

총 3개의 고정 볼트가 있고, 4개의 조정 나사가 있습니다.

• White 높낮이 조절 나사는 만지지 않은 상태에서, 다른 나사를 조절해 수평 조정을 하세요!!

• 기준점이 필요하고, 전체적으로 높낮이가 너무 변경되는 걸 방지하기 위한 목적입니다.
• 볼트 두개가 있는 곳은 왼쪽이 조절 볼트, 오른쪽이 고정 볼트입니다.
• 조정 순서는 고정 볼트를 풀고, 조정 나사를 돌려 높낮이를 조절 후, 다시 고정 볼트를 고정합니다.

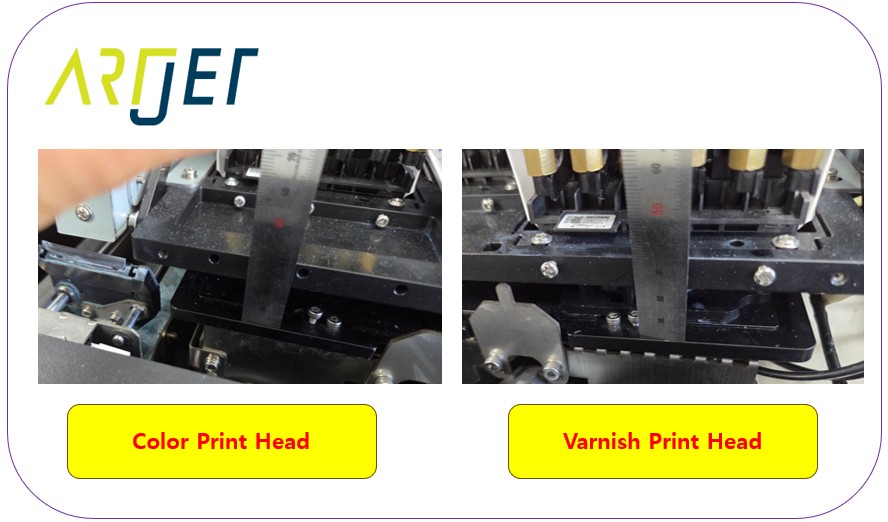

Capping station 수평 조절이 끝나면, Capping 상태에서 좌 우 gap을 측정합니다.

• 예를 들어 좌측을 조정한다고 하면, 앞에서 조정한 높이만큼 뒤에도 동일한 높이만큼 적용합니다.
• 조정 볼트 돌린 각도를 기억하고 있으면, 뒤에 적용 시 편합니다.
• M 2.5bolt로 한바퀴 돌면, 0.45mm가 움직이게 됩니다.
• 반드시 종이 한장을 준비하고, 각 구간별 몇 바퀴를 돌렸는지 기록하면서 진행하세요.
• 그렇지 않으면 전체 수평이 틀어지고, 아예 기준 값에서 멀어질 수 있습니다.
• 무언가 잘 못 되었을 때, 원 상태로 복귀할 때, 조정한 값을 이전 값으로 맞추기 위해 종이에 몇 바퀴 돌렸는지 기록해 놓으세요



좌, 우 Gap을 맞추고 나서, 전체 gap은 software를 통해 조정할 수 있습니다.

• Cleaning도, pumping도 잘 된다는 가정하게 높이는 낮추어 쓰는 게 captop 수명에 도움이 됩니다.
• 전체 capping station 높이 조절은 하기 software에서 조정 가능합니다.
• 기본 값은 5이고, 4로 하면 너무 낮고, 6으로 가면 너무 높습니다.
• 낮아도 4.5, 아주 높아도 5.5 정도 선에서 setting하는 게 좋습니다.
