헤드 보호철판 구겨짐_ 프린터 클리닝 문제 15편

지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.

I. 배경 설명

이전 내용을 update하고 있습니다.

잉크 공급 문제 24편의 전체 내용은 아래 링크를 통해 확인 할 수 있습니다. 잉크 공급 문제 24편

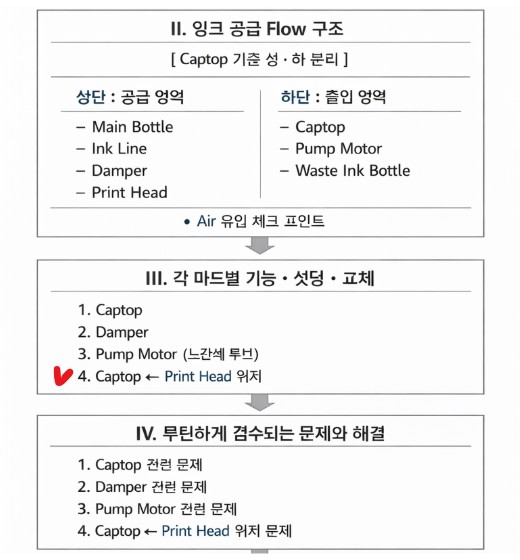

이 글은 잉크 공급 문제 전체 목차에서 빨간색으로 표시된 Captop과 헤드 위치가 맞지 않을 때 나올 수 있는 문제와 해결책에 대해 설명합니다.

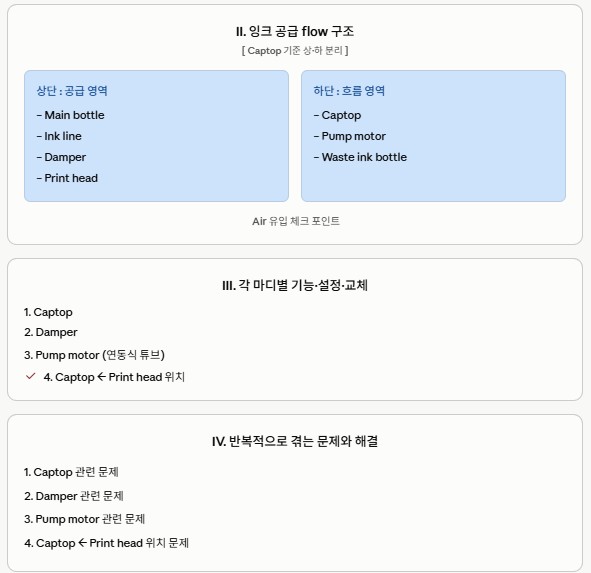

Main ink bottle에서 Ink tube를 통해 Damper로 잉크가 들어오면, Print head를 거쳐 Captop으로 잉크가 흐르고, Motor pump를 거쳐 폐 잉크통으로 잉크가 흐릅니다.

첫 번째 시간에는 Captop 하단 튜브,
두 번째 시간에는 Captop 교체 방법,
세 번째 시간에는 Damper,
네 번째 시간에는 펌프 모터와 노란색 튜브,
다섯 번째 시간에는 Captop과 헤드 위치,
여섯 번째 시간에는 Captop과 헤드 위치를 손으로 직접 맞추는 방법,
일곱 번째 시간에는 Capping station 수평이 맞지 않을 때 나오는 문제와 수평 맞추는 방법,
여덟 번째 시간에는 Captop 표면이 건조되어 나오는 문제와 해결
아홉 번째 시간에는 Captop 안에 변질된 잉크가 남아 있을 때 나오는 문제와 해결,
열 번째 시간에는 너무 잦은 펌핑과 클리닝 때문에 발생된 문제.
열 한번째 시간에는 메인 잉크 튜브가 터졌을 때 나오는 증상과 해결 방법.
열 두번째 시간에는 모터 펌프 튜브 교체 방법.
세 세번째 시간에는 White cleaning이 잘 되지 않은 이유와 개선 Tip
열 네번째 시간에는 white cleaning이 잘 되지 않는 실제 사례와 그 해결에 대해 설명 드렸습니다.

내용 확인은 해당 링크로 들어가시면 됩니다.

오늘은 모든 지식을 동원해도 펌핑이 되지 않았던 케이스며, 그 원인에 대해 설명 드립니다.

II.문제 증상 _헤드 보호철판 구겨짐

홍익 대학교 세종 캠퍼스에 1년 5개월 된 장비입니다.
학교에 납품 된 장비는 학교 학생들도 사용하지만, 일반인들도 간단한 교육을 받은 후 사용할 수 있습니다.
다수의 사용자로 작업 중 이런저런 문제가 발생할 수 있는 곳입니다.

전화로 확인하면서 같이 작업해 보았지만, 펌핑이 되지 않았습니다.

Captop위에 알코올을 붓고 펌핑을 하면 알코올까지는 나오는데 잉크가 폐 잉크통으로 나오지 않았습니다

업체 담당자께서

“팀장님, AS 출장 요청드려요. 제가 해결할 수준이 아닌 거 같아서요”

“간단한 거 같긴 한데,,,,네 알겠습니다”

II. 문제 해결 과정 _헤드 보호철판 구겨짐

간단히 해결될 거란 생각으로 차근 차근 점검하기 시작했습니다.

1. 헤드 밑면과 Captop 위치

헤드 밑면과 Captop 위치부터 점검했습니다.
눈으로 보았을 때, 특별히 위치가 틀어지진 않았고,
Captop위에 알코올을 붓고 펌핑했을 때, 알코올이 폐잉크통으로 나오기에,
Captop과 헤드 위치는 맞다고 판단했습니다.

2. Captop과 Captop 하단 튜브

잘 되던 펌핑이 갑자기 되지 않을 때, 특히 알코올은 잘 나오지만 잉크가 딸려오지 않을 때,
많은 부분 Captop 하단 튜브가 느슨해져 공기가 유입되는 경우였습니다.
Captop은 1년이 넘도록 교체하지 않았기에,
Captop 교체하면서, captop 하단 튜브 또한 신규 tube로 교체하면서 딴딴하게 연결시켰습니다.
당연히 문제가 해결될 거라 예상했지만, 펌핑을 아무리 오래해도 잉크가 폐잉크통으로 딸려오지 않았습니다.

3. Motor pump tube

노란색 튜브(Motor pump) 또한 1년 넘게 교체하지 않았기에, 교체를 진행했습니다.
Captop위 알코올을 붓고 펌핑했으나, 문제가 해결되지 않았습니다.

4. Damper까지의 잉크 공급

노란색 튜브, Captop 하단튜브, Captop 그리고 헤드와 Captop위치까지, Captop 하단은 모두 점검하고 소모품 교체가 되었습니다.
즉 Captop 하단은 모두 정상. 남은 건 Captop 윗 단 점검이었습니다.
분명 이게 원인은 아닐거란 생각이었지만, 원인을 찾을 수 없어 위를 점검했습니다.
헤드에서 Damper 분리 후, 주사기로 잉크를 당겨 air가 세는지 보았는데, 기포 없이 잉크가 주사기로 잘 흘러오고,
헤드에도 꽉 눌러 잘 꽂아주고.
그럼에도 펌핑 문제가 해결되지 않았습니다.

III. 혹시 이것 때문에? _헤드 보호철판 구겨짐

1. 헤드 보호 철판

AS 시작 전, 헤드 밑면을 보니, 알루미늄이 살짝, 삐져나왔지만, 괜찮아 보였습니다.

‘이 부분이 크게 문제되지 겠지’ 란 생각에 다른 사항부터 점검하기 시작했지만,

문제가 해결되지 않으니, ‘혹시 살짝 삐져나온 헤드 주면 알루미늄 때문에 그런가?’는 생각이 들었습니다.

헤드가 장비에 장착되었을 때는, 알루미늄이 약간 벌어진 정도였는데, 헤드를 분리 후 아래를 보니 찌그러진 정도가 생각보다 심각했습니다.

다른 사용자가 인쇄하다 소재를 치고, 삐져나온 부분을 손으로 눌러 최대한 덜 튀어나오게 한 거 같습니다.

2. 헤드가 망가진 건가요?

종종 다른 사용자들도 소재가 헤드를 칠 경우가 있고, 이렇게 보호 철판이 망가지면,

“헤드를 교체해야 하나요?” 이에 대한 답변을 드리면,

헤드 밑에 있는 알루미늄은 헤드 nozzle을 보호하기 위한 보조 장치입니다.
즉 그냥 헤드에 볼트로 체결된 보호 철판입니다.
이 알루미늄이 있으면 좋지만, 이 알루미늄이 없어도 헤드는 작동을 합니다.
다만, 나중에 인쇄 중 print head가 소재에 부딪치게 되면, 망가질 확률이 높습니다.

다만 몇 가지 변수가 있습니다.

헤드 보호 철판이 찌그러졌다는 건, 민감한 헤드에 심한 충돌로 생겼다는 거고, 이로 인해 헤드 자체가 망가졌을 수도 있음
보호 철판을 때고 작동했을 때, 당장은 작동하지만, 그 때 충돌로 시간이 지나면서 이상 증상을 보일 수 있음
이렇게 충돌이 발생하면, 그 헤드는 임시적으로 사용한다는 생각으로, 조만간 헤드 교체를 해야 될 수 있다는 생각을 해야야 함

헤드 밑면 보호 철판에 연결된 4개의 볼트를 풀어 알루미늄을 제거 후, 다시 볼트를 조이고, 펌핑을 진행하니, 문제가 해결 되었습니다.

IV. 보호 철판 제거 방법 _헤드 보호철판 구겨짐

1. 주의 사항

Print head가 소재에 부딪혀, 위 사진과 유사하게 알루미늄이 삐져나왔다면,

손으로 밀어 알루미늄을 위로 올려 쓰지 마세요

몇 번 괜찮다가, 일정 기간이 지나면 손으로 밀었던 알루미늄이 다시 밑으로 삐져나오고,
나중에 소재에 걸려 더 큰 문제를 만들 수 있습니다.
또한 이렇게 보호 철판이 벌어져 있으면 헤드와 Captop이 밀폐되지 않기에 펌핑이 되지 않을 수 있습니다.

니퍼로 튀어나온 부분을 절단해서 사용하지 마세요.

니퍼로 절단해도 깔끔히 절단되지 않고,
깔끔하게 잘리지 않은 날카로운 면이 인쇄 중 소재를 긁을 수 있고, 긁히면서, 튀어나온 아크릴이 소재와 엮이면서 더 큰 문제를 만들 수 있습니다.
잘린 부분이 날카로워 Captop 고무를 찢을 수 있고, 일렇게 Captop이 망가지면 펌핑이 되지 않습니다

2. 헤드 보호 철판 제거 영상

헤드에서 알루미늄 제가 방법은 하기 비디오를 참조하세요.

아래 비디오는 헤드 자체만을 설명했고, 프린터에 꽂혀 있는 경우는 다음 순서대로 진행하면 됩니다.

1. 헤드 케리지를 손으로 움직이고, Captop을 아래로 내려가게 하기 위한 동작

SW가 연결된 상태에서 좌측 버튼을 눌러 헤드 케리지를 평판쪽으로 보낸다
Capping station이 아래로 내려가면서 헤드를 잡고 있던 Captop이 밑으로 내려와 나중에 헤드 장착시 Captop의 간섭을 받지 않게 된다.
SW를 종료하고, Touch panel의 Power버튼을 포함한 모든 버튼 OFF.
헤드와 관련된 작업을 하기에, 뒤 메인 switch까지 Off 상태로 만든다.

2. 프린트 헤드 분리

헤드 보호 철판만 제거했다가 다시 볼트를 조인 후 헤드를 제자리에 장착하는 작업으로,
DATA cable을 분리할 필요 없습니다.
Damper 또한 헤드 분리 시 필요한 Damper만 탈착하고, 다시 꽂습니다.
헤드를 케리지에 잡고 있는 고정 볼트 4개를 풀고, DATA Cable도, Damper도 연결된 상태의 헤드를 위로 들어냅니다.

3. 보호 철판 제거 후 볼트 제 장착

드러낸 헤드가 나를 보게 해서 보호 철판의 4개 볼트를 드라이버로 제거합니다.
보호 철판을 제거 후, 볼트는 반드시 다시 있던 자리에 다시 장착합니다.

4. 헤드 장착

보호 철판이 제거된 헤드는 역순으로 해서 다시 헤드 케리지에 장착합니다.
작업 중 DATA 케이블 장착 위치가 옆으로 밀리지 않도록 주의해서 진행하고, 장착 전 모든 눈금들이 잘 맞는지 확인합니다.
헤드를 케리지에 장착 후, Damper가 꽉 꽂힐 수 있도록 꾹꾹 눌러줍니다.
이제 케리지는 평판 시작점 근처로 이동하고(헤드 케리지를 맨 우측, 맨 좌측에 놓았을 때, 자칫 X축 limit sensor가 지난 지점에 놓이게 되면, SW 연결시 오작동)
Main switch On, 터치 패널의 Power button On(어찌 되었던 헤드 작업 시 DATA cable을 건드렸기에) 후 보드 위 2개의 불이 7초내에 동시에 꺼지는 거 확인 후 SW 연결

https://www.youtube.com/shorts/0fOp5oFUJQU
