실제 발생한 헤드 문제 총 정리

지난 시간까지 UV 프린터 잉크공급 문제와 해결 24편을 정리했습니다.

5년간 발생했던 모든 사항을 정리한 내용으로, Damper 방식을 사용하는 프린터라면, 하기 링크만 보셔도 왠만한 문제는 해결 가능합니다.

잉크 공급 문제 총정리

오늘은, 헤드 관련 문제 증상에 대한 요약편입니다.

I. Print head에 대한 기본 지식 _실제 발생한 헤드 문제 총 정리

실제 발생한 문제와 해결을 다루기 전, 헤드 관련 잘 못된 상식이 많아, 기본 지식부터 설명 했습니다.

여기에 설명된 session만 이해하셔도 잉크젯 제조사 영업사원 혹은 장비 유통사 엔지니어보다 잉크젯 헤드에 대해 더 많이 알고 계신다고 보시면 됩니다.

헤드 기본 상식 총정리

위 링크를 클릭하시면 아래 내용에 대한 개념을 잡을 수 있습니다.

헤드에서 잉크가 나오는 원리
잉크젯에서 DPI, 해상도에 대한 정확한 개념
그레이스케일, 멀티드랍, 가변도트에 대한 개념
헤드 수명과 보증
프린트 헤드 스펙의 의미
헤드 스펙 자료에서 중요시 봐야 하는 항목
Ricoh 헤드 정리
Ricoh Gen5i와 Xaar1201이 같은 헤드인 이유
코니카 헤드 모델명 의미와 헤드 정리

II. 실제 발생한 헤드 문제 원인 및 해결 _실제 발생한 헤드 문제 총 정리

아래 사항은 당사 데모 장비 혹은 소비자 분들이 겪은 문제와 해결을 정리해 놓았습니다.

1. X축이 아닌 Y축으로 밴딩이 나와요. 여기를 클릭하시면 자세한 사항을 보실 수 있습니다.

2. “Epson 계열 헤드인 XP600 헤드 알코올 세척해도 되나요?”

3. print head data cable 연결부위가 잉크로 오염 되었을 때 나오는 문제 증상

Alcohol cleaning of ink contamination at head cable connection area

4.” 어제까지 잘 인쇄했는데, 갑자기 특정 칼라가 날려요”

5. “거울 등 빛 반사가 심한 소재에 인쇄해도 노즐이 막히지 않나요?”

Will the nozzle get clogged when printing on reflective materials?

6.”한달 동안 사용하지 않았는데,, White가 나오지 않아요. 복구가 가능할까요?”

7. “인쇄는 되는데, 색상이 이상해요”

8. “노즐 노후화로 파란색에 밴딩이 보이는데, 헤드 교체 없이 당장 조치할 수 있는 Tip이 있나요”

9. “헤드를 교체했는데도, 동일하게 특정 color가 전혀 나오지 않아요”

10. “인쇄 동작은 하는데, 잉크가 나오지 않아요”

11. “인쇄 처음에는 Magenta가 나오지 않다가, 중간에 다시 나오고 또 안나와요”

12. “print head 교체 영상과 교체 시 주의 사항”

III. 강조하고 싶은 사항 _실제 발생한 헤드 문제 총 정리

1. 알리 직 수입 프린트 헤드 _실제 발생한 헤드 문제 총 정리

다 그런 건 아니겠지만, 알리에서 직 수입한 헤드는 몇 가지 우려 사항이 있습니다.

어느 고객 분께서 헤드 carriage 위, 보드가 망가진 경우가 있었습니다.

헤드에 연결 된 DATA cable을 분리하고 나서도, 보드 위 불이 계속 깜박이면 그 보드는 사용할 수 없게 됩니다.

보드에 불이 깜빡이는 영상은 아래 링크를 클릭하면 글 내용에서 확인하실 수 있습니다.

10. “인쇄 동작은 하는데, 잉크가 나오지 않아요”

저렴한 헤드는 대부분 Desktop printer에서 분리 후, 세척 후 판매하게 됩니다.

이 과정에서 보드 연결 부분이 제대로 살아 있으면 사용할 수 있지만, 무언가 이상이 있으면,

보드에 연결 후에도 아예 jetting되지 않거나
Data cable을 망가트리거나
헤드에서 역전류가 흘러 들어가 보드까지 망가질 수 있습니다.

참고로 지금 이야기 한 소비자는 알리에서 헤드 2개를 구매했고, 한 개는 잠깐 정상 작동하다, 보드를 망가트렸고,

다른 한 개는 Damper 연결 후(혹시 몰라 DATA cable은 연결하지 않았습니다) pumping(inkload)이 되지 않아,

Damper 연결 상태를 점검하려고 Damper를 빼려 하니, Damper만 빠지는 게 아닌, 잉크 들어가는 블럭과 같이 분리 되었습니다.

다른 채널 또한 동일했습니다.

2. DATA Cable 연결 아무리 강조해도,,, _실제 발생한 헤드 문제 총 정리

헤드 연결 부위에도, 보드 연결 부위에도

DATA Cable의 29개의 금색이, 보드에 있는 29개의 금속에 정확히 일치해야 합니다.

한 개라도 맞지 않거나, 살짝만 걸쳐 있으면

보드에 불빛이 깜빡일 수 있고,
보드에 불빛은 깜빡이지 않으나, 인쇄하면 그 color가 이상하게 나올 수 있습니다.
더 큰 문제는 계속 통신 오류 혹은 붙었다 떨어졌다 하기에, 결국에는 보드까지 망가트릴 수 있습니다.

헤드에 DATA cable을 연결할 때는 대부분 눈으로 직접 보고 하시기에, 크게 문제되는 경우가 없었습니다.

하지만 보드쪽에 연결할 때는,,, 몇 번 잘 못해서 문제가 된 경우를 보았습니다.

프린터 커버 때문에, 대충 눈 짐작으로 연결해서 금색이 정확히 일치하는지 확인이 되지 않는 경우
위 플라스틱 커버를 분리하지 않고, 역시나 눈 짐작으로 연결했을 경우.
DATA cable을 보드에 연결할 때는 꼭, 아래처럼 커버를 분리 후, 눈으로 정확히 금색 선들이 일치하는지 확인하셔야 합니다.

10. “인쇄 동작은 하는데, 잉크가 나오지 않아요”

3. “DATA Cable 방향이 있나요?” _실제 발생한 헤드 문제 총 정리

실제 TEST하진 않았지만, 아래처럼 했을 때, DATA Cable이 원인이 되어 잘 못된 적은 없습니다.

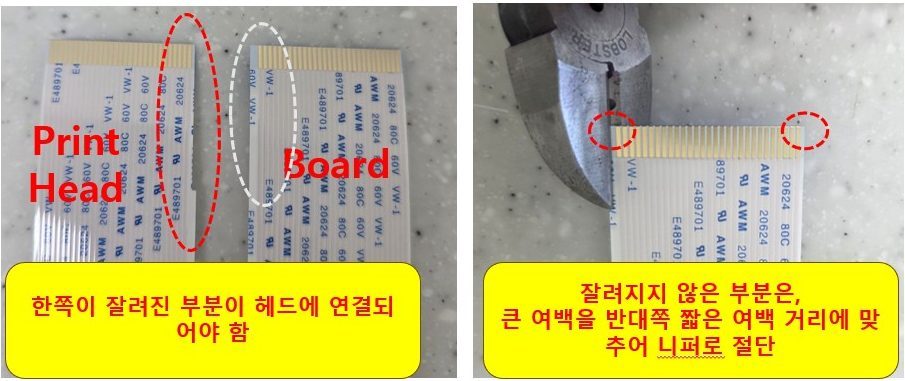

DATA cable은 한쪽 끝단은 아래 사진처럼 여백이 큰 쪽이 잘려져 있고, 다른 쪽은 여백이 그대로 있습니다.
여백이 잘려진 부분이 헤드에 꽂혀야 하며,
여백이 잘려지지 않은 곳은, 각 제조사 마다 보드 여백이 틀리기에, 그 상태로 보드에 연결이 될 수도 있고,
ARTJET은 양쪽 여백이 동일해야 하기에, 하기처럼 니퍼로 반대편 여백과 동일하게 절단 후 보드에 연결해야 합니다.

IV. 아트젯은 아래와 같이 고객을 support하고 있습니다.

ARTJET UV Printer를 5년간 판매 유지보수하면서 느끼는 것 중 하나가, 제품 안정성 다음으로 중요한 게 Troubleshooting DATA라는 생각이 듭니다.

모든 제품은 실제 장비 문제이던, 소비자 과실이던, 문제가 있고, 그 문제를 얼마나 간단히 빠르게 해결하느냐? 가 제품 안정성인 거 같습니다.

ARTJET은 모든 troubleshooting DATA를 정리하고 있습니다.

제품 인쇄 품질은 여기를 클릭하면 보실 수 있습니다.

Mimaki UV Printer 정리 — ARTJET UV Printer

오늘은 여기까지 입니다.
