헤드 문제 X축이 아닌 Y축으로 결이 나와요

UV 프린터 문제와 해결에 대해 정리하고 있습니다.

아래 링크는 5년간 발생했던 모든 문제, 원인 해결을 정리한 내용으로 총 24편입니다. Damper 방식을 사용하는 프린터라면, 아래 링크만 클릭하셔도 왠만한 문제는 해결 가능합니다.

잉크 공급 문제 총정리

헤드 문제와 증상에 대해 정리하고 있고, 헤드와 해상도에 대한 기본 지식을 10여편으로 우선 정리했습니다.

하기 사항만 이해해도 제조사 영업사원, 혹은 딜러사 엔지니어 수준의 지식을 갖출 수 있습니다.

프린트 헤드 기본 지식

오늘부터 헤드 문제와 해결 첫 번째 시간으로 Y축으로 결 밴딩이 나오는 문제를 설명드리겠습니다.

I. 문제 증상 _헤드 문제 X축이 아닌 Y축으로 결이 나와요

1. White 농도 70%했을 때 나오는 증상 _헤드 문제 X축이 아닌 Y축으로 결이 나와요

아래는 XP600 print head로 White를 인쇄한 사진입니다.

Cleaning도 잘 되고, Nozzle pattern도 잘 되지만, 인쇄만 진행하면, X축이 아닌, Y축으로 결 같은 게 보입니다.

2. White 농도 100%했을 때 나오는 증상 _헤드 문제 X축이 아닌 Y축으로 결이 나와요

‘White 농도가 낮아 보이는 문제이지 않을까?’ 는 생각으로 White 농도를 100%로 올려 인쇄해 보았습니다.

처음에는 정상처럼 나오다가, 4cm 인쇄 진행 후, white가 점점 나오지 않았습니다.

8cm 진행 후에는 전혀 나오지 않았습니다.

II. 해결 _헤드 문제 X축이 아닌 Y축으로 결이 나와요

Pumping도 잘 되고, cleaning도 잘 되고, Nozzle Test를 하면, Nozzle Test도 잘 나옴니다.

1. Carriage board 교체 _헤드 문제 X축이 아닌 Y축으로 결이 나와요

Data 관련 문제라는 생각을 했습니다.

Head carriage 위에 있는 Carriage board + 헤드에 연결된 DATA cable + Print head, 셋 중 하나라는 생각으로,

전자 보드를 먼저 교체했으나, 문제는 해결되지 않았습니다.

2. DATA cable 점검 _헤드 문제 X축이 아닌 Y축으로 결이 나와요

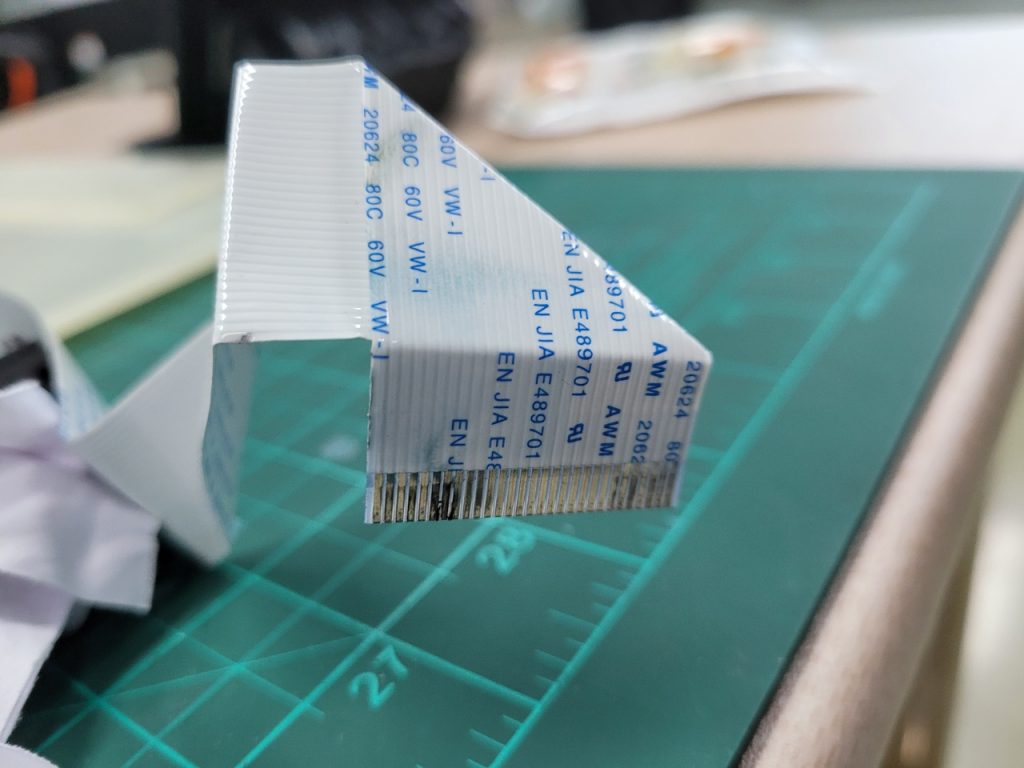

DATA cable을 헤드에서 뽑아보니 아래처럼 잉크로 오염 되어있었습니다.

우선, 헤드 케이블 연결 부위를 알코올로 세척하고 잘 말렸고,

신규 data cable만 교체해 인쇄를 진행했으나, 이젠 아예 아무 DATA도 나오지 않았습니다.

3. 헤드와 DATA cable 교체 _헤드 문제 X축이 아닌 Y축으로 결이 나와요

기존에 사용했던 DATA cable도 신규, 헤드도 신규로 교체해서 문제가 해결 되었습니다.

헤드에 연결된 DATA cable에 잉크가 들어가 오염되면, Cable 교체만으로 문제가 해결되지 않습니다.
DATA cable 분리 후 헤드 연결 부위를 보니, 부분적으로 burning된 것을 확인했습니다.
즉 케이블 연결 부위에 들어간 잉크는, DATA Cable과 헤드 둘 다 burning시켜 망가지게 합니다.

White 인쇄시 세로 밴딩 혹은 인쇄하다가 빠지는 증상이 나오면 전자보드 교체보다는, Print head와 DATA cable 교환을 먼저 해보는 게 문제 해결에 빠를 수 있습니다.

헤드 문제 X축이 아닌 Y축으로 결이 나와요

III. 아트젯은 아래와 같이 고객을 support하고 있습니다.

ARTJET UV Printer를 5년간 판매 유지보수하면서 느끼는 것 중 하나가, 제품 안정성 다음으로 중요한 게 Troubleshooting DATA라는 생각이 듭니다.

모든 제품은 실제 장비 문제이던, 소비자 과실이던, 문제가 있고, 그 문제를 얼마나 간단히 빠르게 해결하느냐? 가 제품 안정성인 거 같습니다.

ARTJET은 모든 troubleshooting DATA를 정리하고 있습니다.

제품 인쇄 품질은 여기를 클릭하면 보실 수 있습니다.

Mimaki UV Printer 정리 — ARTJET UV Printer

오늘은 여기까지 입니다.
