헤드 케이블 연결 부위 잉크 오염 알코올 세척
지난 시간까지 UV 프린터 잉크공급 문제와 해결 24편을 정리했습니다.
5년간 발생했던 모든 사항을 정리한 내용으로, Damper 방식을 사용하는 프린터라면, 하기 링크만 보셔도 왠만한 문제는 해결 가능합니다.
지금은 UV Printer 헤드 관련 문제와 증상에 대해 정리하고 있습니다.
실제 발생한 문제와 해결을 다루기 전, 헤드 관련 잘 못된 상식이 많아, 기본 지식부터 설명 했습니다.
여기에 설명된 session만 이해하셔도 잉크젯 제조사 영업사원 혹은 장비 유통사 엔지니어보다 잉크젯 헤드에 대해 더 많이 알고 계신다고 보시면 됩니다.
지난 시간에는 아래 문제가 왜 발생했는지 설명 드렸습니다.
1. X축이 아닌 Y축으로 밴딩이 나와요. 여기를 클릭하시면 자세한 사항을 보실 수 있습니다.
2. “Epson 계열 헤드인 XP600 헤드 알코올 세척해도 되나요?”
오늘은 Print head와 DATA cable 연결 부분이 잉크로 오염되었을 때 나타날 수 있는 문제에 대해 설명 드리겠습니다.
I. 잉크로 오염된 print head 연결 부분 _헤드 케이블 연결 부위 잉크 오염 알코올 세척 후 괜찮을까
1. 잉크 오염 알코올 세척 및 건조 _헤드 케이블 연결 부위 잉크 오염 알코올 세척 후 괜찮을까
Konica, Rioch, Dimatix 등 산업용 헤드는 잉크 오염 부위를 알코올 세척 후 건조하면 거의 대부분 정상 작동합니다.
동일한 생각으로 FA1080-a1(XP600) 헤드 잉크 오염(print head와 DATA cable 연결 부분)을 알코올 세척 후 TEST해 보았습니다.
2. Nozzle pattern과 인쇄 TEST _헤드 케이블 연결 부위 잉크 오염 알코올 세척 후 괜찮을까
예전에 판매하던 ARTJET은 nozzle patten을 통해 많은 정보를 확인할 수 없었습니다.
- 각 채널은 정상인지?
- Nozzle이 막혔는지?

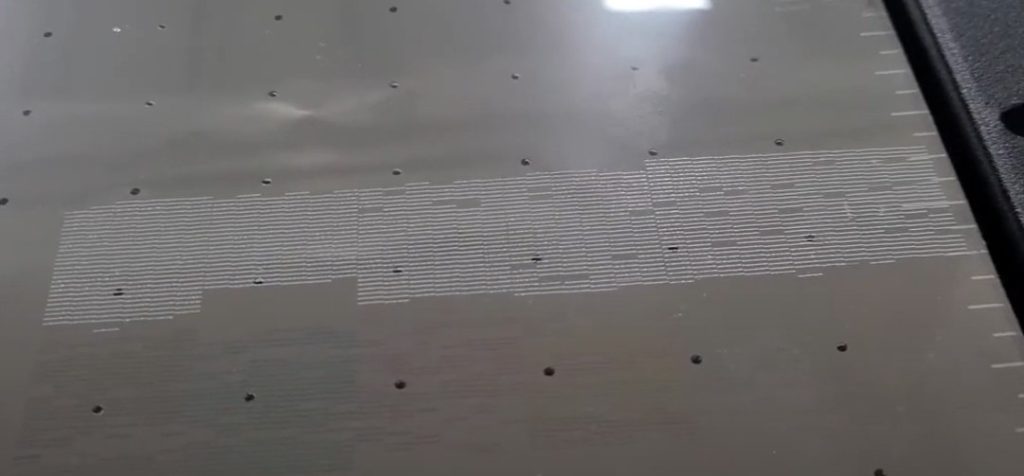

Nozzle pattern이 6 channel에서 나오면, DATA도 정상으로 나온다는 가정을 했습니다.
하지만 인쇄를 진행하니 DATA가 비 정상으로 나왔습니다.
II. 헤드는 정상이라는 가정 _헤드 케이블 연결 부위 잉크 오염 알코올 세척 후 괜찮을까
1. 여러가지 TEST _헤드 케이블 연결 부위 잉크 오염 알코올 세척 후 괜찮을까
‘Print head 노즐 패턴은 다 나와서, 헤드 자체는 괜찮다.’ 는 가정으로 출발했고,
이렇게 잘 못된 가정 때문에 너무 많은 시간을 소요
잉크 변질 의심 위 사진에서, 인쇄 된 이미지 black 음각 글씨 부분을 보면, 잉크가 옆으로 날립니다.
잉크 변질로 인한 문제라는 생각에 잉크 교체까지 생각
잉크 공급 문제 의심 잉크 공급이 제대로 되지 않아 잉크가 날리나? 잉크 공급라인 점검까지 생각
Rip software에서 이미지 Ripping시 문제 의심으로 ARTJET Driver 재 설정
비용 문제로 다른 재활용 헤드 교체
헤드 DATA cable 교체
White print head와 Color print head 전자 보드 연결 부위 swap
- Swap 후 문제된 헤드에서 동일 문제가 발생
- 헤드 자체가 문제라는 결과였지만,
- “헤드 자체는 정상이다.”라는 잘못 된 가정으로, 헤드 보드 교체했으나 문제 해결되지 않음.
2. 신규 print head 교체 _헤드 케이블 연결 부위 잉크 오염 알코올 세척 후 괜찮을까
다른 재활용 print head 장착 후 테스트 했을 때, 동일 문제 발생으로 print head 자체 문제는 아니라는 생각이었으나,
점검할 모든 요소를 해 보았기에, 혹시나 하는 마음에 신규 Print head를 장착함.
신규 헤드 장착 후 바로 문제 해결 됨.
3. 결론 _헤드 케이블 연결 부위 잉크 오염 알코올 세척 후 괜찮을까
XP600(FA1080-a1) print head는 DATA cable 연결 부위가 잉크로 오염 되면, 여러가지 문제를 만들 수 있습니다.
헤드의 Cable 연결 부위는 전자 신호가 들어가기에 voltage가 흐르게 됩니다.
- 운 좋으면, DATA cable 자체가 burn되어, DATA cable만 교체하면 다시 헤드를 사용할 수 있습니다.
- 운이 나쁘면, print head 자체가 망가지게 되어, 헤드를 교체해야 합니다.
- 최악의 경우는, 잘 못된 voltage가 전자보드에 역으로 타고 들어가, 헤드 보드가 망가질 수 있습니다.
그리고 헤드 부위 연결 부위에 들어간 잉크를 알코올로 세척해도 헤드는 여러가지 문제를 만들 수 있습니다.
이런 이유로, 헤드 연결부위 알코올 세척은 시도하지 않는 게 좋습니다.
