오늘은 갑자기 특정 칼라가 날리는 문제에 대해 설명 드리겠습니다.

I. 문제 증상과 원인 추정 _특정 칼라가 날려요

1. 문제 증상 _특정 칼라가 날려요

2년 넘게 사용한 장비입니다.
지난주 토요일까지 아래 사진처럼 문제 없이 인쇄했는데,

월요일 갑자기 아래 사진처럼, Magenta 색상이 제대로 표현되지 않는 문제가 발생했습니다.

2. 원인 추정 _특정 칼라가 날려요

Magenta 혹은 Light Magenta 에 줄빠짐이 보이고, 테두리를 보면 붉은 색상 잉크 번짐이 있습니다.

특정 칼라 젯팅 상태가 좋지 않은 이유는 크게 세 가지로 유추해 볼 수 있습니다.

Print head 보드, Print head 자체, Print head data cable 즉 DATA 문제이거나,
잉크 점도 변화로 잉크 자체의 jetting상태가 좋지 않아 잉크가 날리거나 줄빠짐 발생
잉크 공급이 헤드에 제대로 되지 않아 나오는 문제

II. 노즐 패턴과 TEST 이미지 인쇄 _특정 칼라가 날려요

1. 노즐 패턴 _특정 칼라가 날려요

예전에 판매하던 장비로, 지금 판매하는 ARTJET하고는 nozzle pattern이 다릅니다.

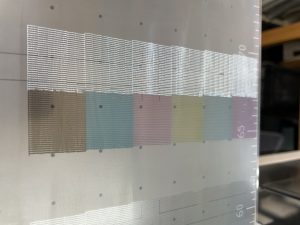

아래 사진처럼 노즐 패턴은 이상 없이 인쇄 되었습니다.

지금 ARTJET은 nozzle pattern에 몇 가지 더 많은 정보를 갖고 있어서 DATA 문제 여부를 알 수 있지만,

예전 판매하던 ARTJET은 이 노즐 패턴으로 DATA 문제 여부인지까지는 알 수 없습니다.

우선 막힌 노즐은 없었습니다.

2. Test 이미지 인쇄_특정 칼라가 날려요

납품 시 같이 보내는 ARTJET TEST 이미지는 여러가지 정보를 담고 있습니다.

Offset은 잘 맞는지?
어떤 칼라가 문제인지?
색상은 제대로 표현되는지?

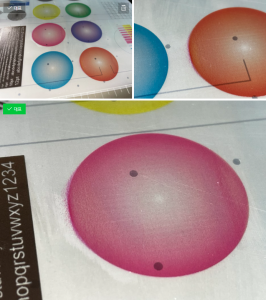

아래 사진처럼 동그라미 부분은 순수 Magenta만 떨어진 영역이고, Light Magenta 문제가 아닌 Magenta 채널 문제임을 한눈에 알 수 있었습니다.

이제 하기 사항을 점검해야 합니다.

Magenta ink가 날리지만 DATA는 정상적으로 나오고 있으니, 전자 보드 문제는 아님.
하지만 Print head인지, Data cable인지? 점검 되어야 함.
Magenta ink 자체 변질
Magenta 잉크 공급 문제

III. 문제 해결 과정 _특정 칼라가 날려요

1. 잉크? 헤드? Data Cable? _특정 칼라가 날려요

DATA 문제인지 잉크 문제인지 간단히 확인할 수 있는 방법이 있습니다.

Damper를 swap해서 확인하는 방법입니다.

문제된 Magenta 채널의 댐퍼와 정상적으로 나오는 Cyan 댐퍼를 swap
펌핑으로 print head에 남아 있는 기존 ink를 빼주고,
Software에서 Cyan과 Magenta damper 순서대로 채널을 변경.
QC 이미지 인쇄

이렇게 테스트 이미지를 인쇄했고,

문제가 되었던 Magenta는 Cyan 자리로 가면서, Cyan color는 정상 인쇄 되었습니다.
하지만, 문제 없던 Cyan은 Magenta 자리로 가면서, 이전 Magenta와 같이 잉크가 날리기 시작했습니다.
즉, Magenta ink 자체 변질 혹은 Magenta 잉크 공급 문제면, Cyan 자리에서 인쇄되는 Magenta에 동일한 문제가 발생해야 했지만, 정상 인쇄 되었습니다.

즉, Magenta 잉크 변질도 아니고, Magenta 잉크 공급 문제도 아닙니다.

남은 건 Print head 자체와 Print head data cable 둘 중 하나!!

2. 헤드? Data cable? _특정 칼라가 날려요

보통 DATA 케이블 문제는

Nozzle pattern 자체가 나오지 않거나,
인쇄 동작에서 잉크가 나오지 않습니다.

이 때문에 헤드 교체를 먼저 시도했고, 문제는 해결 되었습니다.

이런 문제는 보통 두 가지 경우입니다.

헤드 자체의 DATA 연결 부위에서 Error가 날 수 도 있고,
그 특정 채널의 잉크 관로가 터져 이런 문제가 나올 수 있습니다.

3. 주의 사항 _특정 칼라가 날려요

업체 대표님께서 직접 헤드 교체를 했습니다.

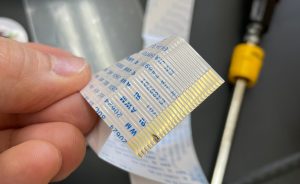

실수로, 전원이 켜진 상태에서 케이블을 연결해, DATA cable이 burning되었습니다.

다행히, 신규 DATA cable로 프린트 헤드에 연결해, 헤드 장착을 무사히 진행했습니다.

정말 운좋은 경우고, 전원이 켜진 상태에서 헤드를 연결 할 경우, 최악의 경우는 헤드 혹은 보드까지 망가질 수 있습니다.

항상 전자 보드, 프린트 헤드, 케이블 연결 시 모든 전원 Off 하는 거 잊지 마세요!!

IV. 아트젯은 아래와 같이 고객을 support하고 있습니다.

ARTJET UV Printer를 5년간 판매 유지보수하면서 느끼는 것 중 하나가, 제품 안정성 다음으로 중요한 게 Troubleshooting DATA라는 생각이 듭니다.

모든 제품은 실제 장비 문제이던, 소비자 과실이던, 문제가 있고, 그 문제를 얼마나 간단히 빠르게 해결하느냐? 가 제품 안정성인 거 같습니다.

ARTJET은 모든 troubleshooting DATA를 정리하고 있습니다.

제품 인쇄 품질은 여기를 클릭하면 보실 수 있습니다.

Mimaki UV Printer 정리 — ARTJET UV Printer

오늘은 여기까지 입니다.
