빛 반사 소재에 인쇄하면 노즐이 막히나요
지난 시간까지 UV 프린터 잉크공급 문제와 해결 24편을 정리했습니다.
5년간 발생했던 모든 사항을 정리한 내용으로, Damper 방식을 사용하는 프린터라면, 하기 링크만 보셔도 왠만한 문제는 해결 가능합니다.
지금은 UV Printer 헤드 관련 문제와 증상에 대해 정리하고 있습니다.
실제 발생한 문제와 해결을 다루기 전, 헤드 관련 잘 못된 상식이 많아, 기본 지식부터 설명 했습니다.
여기에 설명된 session만 이해하셔도 잉크젯 제조사 영업사원 혹은 장비 유통사 엔지니어보다 잉크젯 헤드에 대해 더 많이 알고 계신다고 보시면 됩니다.
실제 발생한 헤드 관련 문제와 해결에 대해 설명 드리고 있습니다.
1. X축이 아닌 Y축으로 밴딩이 나와요. 여기를 클릭하시면 자세한 사항을 보실 수 있습니다.
2. “Epson 계열 헤드인 XP600 헤드 알코올 세척해도 되나요?”
3. print head data cable 연결부위가 잉크로 오염 되었을 때 나오는 문제 증상
4.” 어제까지 잘 인쇄했는데, 갑자기 특정 칼라가 날려요”
오늘은 빛 반사되는 소재에 인쇄할 때 왜 위험한지? 이런 위험에도 인쇄하려면 어떻게 해야 하는지 설명 드리겠습니다.
I. 두 번의 대형 사고 _빛 반사 소재에 인쇄하면 노즐이 막히나요
1. JETRIX UV Printer 개발 제조사 근무 _빛 반사 소재에 인쇄하면 노즐이 막히나요
(주)잉크테크는 2008년부터 JETRIX UV Printer를 개발해서 2009년에 판매를 시작했습니다.
2008년 UV Printer 사업부 시작과 함께 입사해, 11년 간 근무 후 퇴사했습니다.
2015년 판매 모델은 KM1024 헤드 16개를 장착한 2.5 x 3.2 meter 대형 UV 프린터였습니다.
헤드 16개 가격만 3천 만원 정도입니다.
사무실에서 일을 보고 있는데, AS하는 친구가 갑자기 상기된 얼굴로
“팀장님 생산에서 프린터 QC 하다 헤드 16개 다 막혔대요”
“헤드 하나에 얼마인데? 뭐하다 그렇게 된 거래 ?”
“헤드 Carriage 이송 테스트 한다고, 테스트 모드에서 3시간 동안 움직이게 만들었고, 램프는 켜 놓은 상태, 그리고 헤드 높이는 50mm로 설정했대요”
“누군가 봤으면 분명 문제될거라 이야기했을텐데,,”
“이야기는 했는데,, 지난번 2시간 정도 했을 때 아무 문제없었다고,,,, 그냥 했다고 하네요”
“어떤 임계점이 오면 순식간에 헤드 nozzle이 갑자기 막히는 거라,, 그렇게 됐나 보네,,”
유리나 반사 소재가 아니라, 헤드 높이가 높아서 나왔던 문제
2. 2020년 초 ARTJET 납품 후 _빛 반사 소재에 인쇄하면 노즐이 막히나요요
납품 후 1주일도 되지 않아, 헤드 3개 모두 inkload(pumping)가 되지 않고, 잉크도 나오지 않는다는 문제를 접수했습니다.
Inkload 문제로 생각하고 여러가지 점검했지만, 여러가지 해 보았지만, 도무지 inkload(pumping)가 되지 않았습니다.
혹시나 해서 헤드 하나만 먼저 교체했는데, 바로 inkload(pumping)가 되었습니다.
소비자한테 물어보니, 높이 70 mm 소재를 하루 종일 인쇄했고, 이후부터 프린트 헤드 문제가 발생했다고 했습니다.
소재는 70mm이지만, 인쇄할 때, 헤드 carriage는 소재를 지나쳐서 왔다갔다 하기에, X축으로 소재가 끝나는 부분은 70mm의 gap이 발생함
II. Konica Minolta 프린트 헤드 제조사 조언 _빛 반사 소재에 인쇄하면 노즐이 막히나요
1. 헤드 사업부 _빛 반사 소재에 인쇄하면 노즐이 막히나요
첫 직장이 UV printer 개발사였습니다. 당시에는 산업용 UV전용 헤드도, UV 잉크도 초장기였습니다.
2004년 첫 개발 모델에 적용한 헤드가 Konica Minolta고, 코니카 엔지니어와 종종 기술 문제로 미팅을 했었습니다.
기술 미팅 중 한 가지 주제는 프린트 헤드 UV lamp 경화 문제
코니카에서 직접 UV프린터를 제조하지 않지만,
프린트 헤드 판매로 여러 국가의 UV Printer 제조사를 만나다 보니, 헤드 문제에 대해서 여러가지 조언을 해 주었습니다.
2. UV(LED) Lamp 경화 문제에 대한 Konica Minolta 조언 _빛 반사 소재에 인쇄하면 노즐이 막히나요
“프린터 만들 때, 헤드 케리지 이송 구간 기구물은, 빛 반사되는 소재는 적용하지 마라”
- 헤드 carriage 이송 구간에, SUS metal 즉 빛 반사가 심한 재료를 쓰면 안된다. 사용하더라도 검은색 등 UV 빛이 반사되지 않도록 도장해라.
- UV Printer 제조사 중 한 곳에서 특정 부위 노즐만 계속 막히는 문제가 있었다.
- 원인은 은색으로 된 둥근 볼트를 헤드 carriage 이송 구간에 적용했고, 은색 둥근 볼트가 UV 빛을 반사해 헤드 특정 노즐에 계속 반사되었다.
- 시간이 누적 되면서 해당 노즐이 막히는 문제가 발생했다.
“UV(LED)램프 장착 위치는 헤드에서 멀수록 좋다”
- 인쇄 작업 중 헤드 carriage가 움직이면서 UV(LED) 빛이 평판 바닥을 통해 반사되고, 헤드가 램프 바로 옆에 있으면 이 반사된 빛은 print head에 닿게 된다.
- 이런 이유로, UV(LED) 램프가 헤드에서 멀수록 반사되는 UV(LED)빛이 헤드에 닿을 확률은 줄어든다.
“UV(LED)램프는 print head 밖으로 기울어지게 해라”
- UV(LED) 램프는 수직보다는 프린트헤드 기준, 밖으로 약간 기울어진 게 좋다.
- 빛이 밖으로 반사되기에, 인쇄 중 UV 빛이 헤드에 닿을 확율을 줄인다.
“인쇄에 대한 코니카의 조언 유리, 철판 등 빛이 반사되는 소재는 가능하면 피하되, 어쩔 수 없이 인쇄를 진행해야 하다면”
- 인쇄 후 주기적으로 Print head cleaning을 해줘야 한다.
- UV(LED)램프 빛 반사를 최소화 하기 위해, 높이가 높은 소재 인쇄 시, 옆에 동일 혹은 소재보다 약간 낮은 높이의 더미 소재를 두어 UV(LED) 빛 반사를 최소화해라.
- Stand off(소재와 프린트헤드의 간극, 보통 1.2mm입니다)보다 높게 사용하면, 인쇄 중 잉크가 날리고, 날리는 미세한 잉크가 헤드 nozzle에 붙게 된다. 이 미세 잉크들이 UV(LED)빛에 지속적으로 노출되면 노즐 표면을 부분적으로 막고, 궁극에는 그 노즐을 완전히 막게 된다. Stand off를 높게 사용해야 한다면, 주기적으로 Print head cleaning을 해줘야 한다.
III. 코니카 조언을 ARTJET에 적용하면 _빛 반사 소재에 인쇄하면 노즐이 막히나요
1. 헤드 주변 부 _빛 반사 소재에 인쇄하면 노즐이 막히나요
Print head carriage가 이송하는 주변에 UV(LED) 빛을 반사할 만한 SUS Metal 재질은 없습니다.

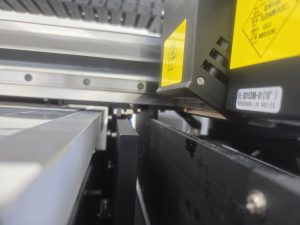

LED 램프와 print head 중간에, Print head 충돌 방지 장치가 있어, LED 램프와 프린트헤드 간격은 괜찮은 편입니다.
램프 자체도 약 20도 정도 print head 반대 방향으로 경사졌습니다.
2. 20년 동안 UV printer를 판매하는 제가 드리는 조언 _빛 반사 소재에 인쇄하면 노즐이 막히나요
유리 등 빛 반사가 심한 소재를 인쇄 할 때는, 주기적으로(30분 혹은 1시간에 한번) Cleaning을 진행해 주세요.
- UV Ink는 UV(자외선) 빛에 의해 경화되는 잉크입니다.
- 하지만 적은 노출로 인해 잉크가 경화되는 게 아니라, 빛이 어느 정도 누적량이 있어야 잉크가 경화되기 시작합니다.
- Cleaning 없이 인쇄가 반복되면, 잉크가 굳을 정도의 UV 빛 누적량이 발생해 노즐에 남아 있는 잉크를 경화하기 시작됩니다.
- 문제는 UV 잉크 자체에 광게시제라는 물질이 있는데, 한번 잉크 경화가 시작되면, UV 빛이 없어도 잉크 자체적으로 연쇄 반응을 일으키면서 계속 잉크를 굳게 만듭니다.
- 한번 경화가 시작되면 헤드 안 노즐까지 잉크를 굳게 만들어 헤드를 사용할 수 없게 됩니다.
특히, Color만 인쇄한다고 가정했을 때,
- Color는 지속적으로 잉크가 jetting되기에 상대적으로 덜 위험합니다.
- 하지만 인쇄되지 않는 Varnish 혹은 White는 잉크를 jetting하지 않기에, 노즐에 맺혀있는 잉크에 지속적으로 반사되는 UV 빛이 닿게 됩니다.
- Color보다 사용하지 않는 Varnish와 White가 위험하기에, 주기적으로 cleaning시 모든 헤드를 다 cleaning하셔야 합니다.
3. 반사소재 보다 더 위험한 거 _빛 반사 소재에 인쇄하면 노즐이 막히나요
빛 반사 소재보다 더 위험한 게 높은 소재를 인쇄할 때 입니다.
70mm 높이 나무 상자에 인쇄한다면, 헤드 케리지가 인쇄면을 지나면 헤드는 바닦면을 기준으로 70mm 정도 떠 있는 상태입니다.
70mm 높이 편차는 빛 반사각을 크게 만들어, LED 빛이 print head 밑면에 지속적으로 닿게 만듭니다.
제가 본 두 번의 대형 사고 모두 유리 sus metal등 빛 반사 소재 보다는 높은 gap으로 발생한 문제입니다.
높은 소재 인쇄 시 꼭 동일 높이 혹은 인쇄 소재보다 약간 낮은 높이의 소재를 옆에 두어 인쇄를 진행하시기 바랍니다.
