X home을 찾지 못해요 — 전자보드/Software 문제 17편
✅ 이런 분이 읽으면 좋습니다
- 인쇄 중 갑자기 X축으로 이미지가 밀리는 현상을 겪은 분
- 전원을 껐다 켰을 때 head carriage 보드에서 불빛이 깜빡이는 분
- Initializing 중 head carriage가 X축 limit sensor를 한 번 찍고 계속 한쪽으로만 전진하는 분
- X축 limit sensor, carriage board, encoder reader sensor를 순서대로 교체해도 문제가 반복되는 분
- AS 진행 시 케이블 피복 상태까지 점검하는 방법을 알고 싶은 분
⚠️ 주의사항
- 보드류를 교체하기 전에 연결된 케이블의 피복 상태부터 확인하세요. 피복이 벗겨진 케이블이 보드와 센서를 연쇄적으로 손상시킬 수 있습니다.
- Encoder reader sensor 케이블이 손상되면 Carriage board와 Encoder reader sensor 둘 다 망가질 수 있습니다. 둘 중 하나만 교체하면 문제가 재발합니다.
- 케이블만 교체하고 센서를 교체하지 않으면 Initializing은 완료되지만 captop 위치를 벗어나서 멈추는 등 불완전하게 동작할 수 있습니다.
- 광 케이블(USB board — head carriage 연결)과 encoder reader sensor 케이블은 서로 다른 라인이므로 혼동하지 말고 순서대로 점검하세요.
🧭 핵심 요약
- 인쇄 중 X축 이미지 밀림 + 전원 재인가 시 carriage 보드 LED 깜빡임 → encoder reader sensor 케이블 손상을 의심하세요.
- Carriage board, Power supply board, X축 limit sensor를 순서대로 교체해도 해결되지 않으면 encoder reader sensor 케이블의 피복 상태를 확인하세요.
- 케이블 교체만으로는 부족할 수 있습니다 — 손상된 케이블이 이미 encoder reader sensor 자체를 망가뜨렸을 가능성이 있습니다.
- 결론: 케이블 교체 + encoder reader sensor 재교체를 함께 진행해야 완전히 해결됩니다.
📋 전자보드/Software 문제 — 시리즈 전체 목록
전자 보드(헤드 보드 포함)와 Software 문제를 순서대로 정리하고 있습니다. 편이 추가될 때마다 아래 목록이 업데이트됩니다.
17X home을 찾지 못해요
전자 보드(Head Board 포함)와 Software 문제를 다루고 있습니다.
오늘은 프린터를 이니셜라이징 할 때 X home을 찾지 못하고 이니셜라이징을 완료하지 못하는 문제에 대해 설명드립니다.
I. 문제 증상 _ X home을 찾지 못해요
1. 처음 나왔던 문제
* 인쇄하다가 갑자기 X축으로 이미지가 밀리는 현상 발생.
* 모든 전원을 껐다가 다시 켰을 때, carriage board에서 불빛이 깜빡임.
* 이후 계속 다시 껐다가 켰을 때, 이니셜라이징에서 head carriage가 X축 limit sensor를 한번 터치하고 계속 왼쪽으로 전진만 함.
2. 소비자와 유선으로 진행된 AS
* X축을 찾지 못해 X축 limit sensor 교체 ⇒ 동일 증상 발생.
* Carriage board 교체 후 깜빡이는 불빛은 없어짐. 하지만 이전과 동일 문제 증상.
* Encoder reader sensor 교체 ⇒ 여전히 문제가 되었지만, head carriage가 왼쪽으로 계속 가지 않고, 일정 시점에서 멈춤.
II. 문제 원인 — X home을 찾지 못해요
1. Head carriage 보드 전원 확인
- 직접 AS 출장을 갔습니다.
- 최초 전원을 인가했을 때, head carriage 보드에서 불빛이 깜빡임.
- 혹시 head carriage에 42V를 공급하는 Power supply board가 문제되지 않을까? 의심에 Power supply board를 교체함.
- 교체 후 head carriage 보드에서 불빛이 깜빡이는 건 없어짐.
- 하지만, head carriage 보드에서 불빛이 깜빡이는 문제는 power supply board 문제가 아니었음. 후에 설명합니다.
2. 헤드 케리지에 연결된 광 케이블과 USB board 교체 전
- USB board와 head carriage는 광 케이블로 연결되어 있습니다.
- 이 광 케이블 통신이 제대로 되지 않으면, 이처럼 head carriage가 X 홈을 찾지 못합니다.
- 그래서 둘 다 교체해 보려 했으나, 중간에 멈추었습니다.
- 바로 문제된 게 보였습니다.
3. 문제의 진짜 원인
- X축 encoder reader sensor를 교체했기에, 그 쪽은 문제가 없을 것으로 생각했고, 이 때문에 원인을 다른 곳에서 찾기 시작했습니다.

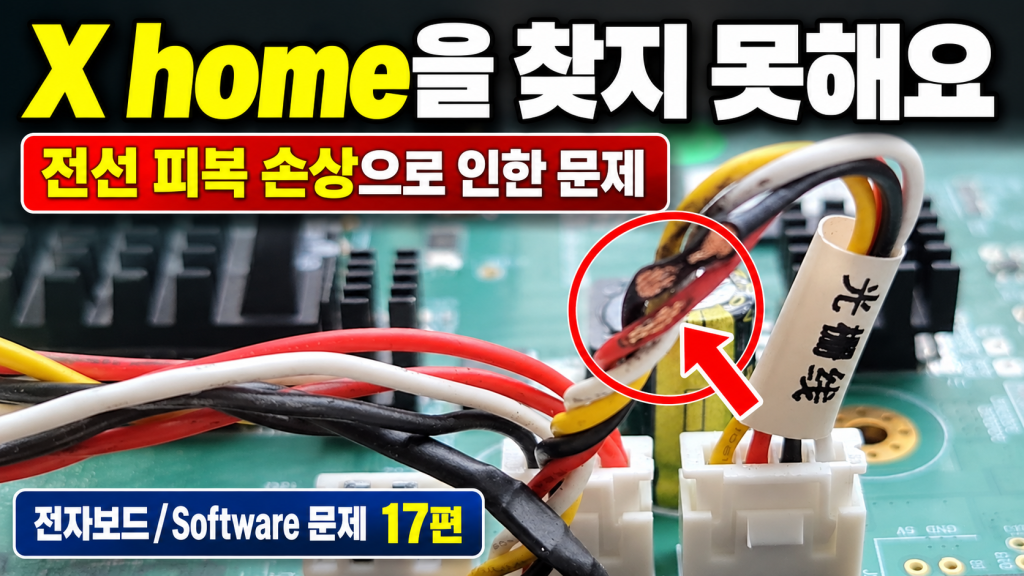

- 하지만, 보드에 연결된 encoder reader sensor 케이블을 보니 하기처럼 되어 있었습니다.
- 전선 피복이 갈려서 벗겨졌고, 전선이 끊어진 거 같았습니다.
III. 정리 — X home을 찾지 못해요
1. 케이블만 교체했을 때
- 케이블이 비정상이라서 우선 케이블만 교체했습니다.
- 당연히 잘 될 거라 생각했지만, X홈을 제대로 찾지 못하고 3번 좌측으로 천천히 이동 후 다음 동작을 해서 이니셜라이징을 마무리했습니다.
- 즉 captop 위치에서 멈추어야 했지만, captop을 벗어나서 멈추고 이니셜라이징을 진행했습니다.
- 혹시, X축 carriage 위치를 바꾸면 괜찮을 거란 생각에 X축 이동 위치를 변경했으나, 동일하게 captop 위치를 벗어나서 이니셜라이징을 마무리했습니다.
2. Encoder reader sensor 재교체와 결론
- 전선 피복이 벗겨져서 encoder reader sensor에 영향을 줄 수 있다는 생각에, encoder reader sensor도 신규로 다시 교체했습니다.
- 이후 정상 작동했습니다.
- 즉 전선이 벗겨진 문제는
- carriage 보드에 영향을 주어 carriage 보드도 망가지고,
- encoder reader sensor에도 영향을 주어 sensor도 망가뜨렸습니다.
- AS를 할 때, 전선 피복 상태도 주의 깊게 봐야 할 것 같습니다.
