UV Printer 클리닝 모터 펌프가 돌지 않아요
UV Printer 잉크 공급 문제와 해결에 대해 살펴보고 있습니다.
기본 사항을 알고 계셔야 문제 해결에 쉽게 접근할 수 있습니다. 하기 사항은 꼭 참조하셨으면 합니다.
1. Captop 하단 튜브의 중요성.
2. Damper의 기능과 문제되는 포인트.
3. 펌프 모터의 작동원리
4. Captop과 Print head 위치
5. Captop 교체 방법을 설명 드렸습니다.
당분간, 실제 사용하시는 분들이 이야기 하는 문제 증상과 해결에 대해 다루겠습니다.
6. “저번주에는 Color가 쨍하게 나왔는데,, 오늘은 너무 탁하다고 해야 하나? 색상이 전체적으로 down된 느낌이에요”
7. “White inkload후 cleaning, 동일 과정을 5번 반복해도 white가 살지 않아요”
8. “inkload도, cleaning도 잘 되는데, white 노즐 복구가 잘 안되요”
9. “Motor pump는 잘 도는데, ink load(pumping)가 안되요”
10. “Captop, 노란색 튜브를 갈아도, 헤드와 captop의 위치를 몇 번이고 확인해도, Inkload(pumping)가 되지 않아요”
11. “어제도 문제 없이 사용했는데, 갑자기 ink load(pumping)가 되지 않아요”
12. “White가 이미지 주변으로 날려요”
13. “Inkload도, cleaning도 잘 되는데, White가 도무지 살지 않아요”
14. “Inkload도 cleaning도 되긴 하는데, White channel 1,2,3,4가 잘 나오다 안 나오다 해요”
15. “Inkload(pumping)가 어제까지 되긴 했는데, 오늘 전혀 되지 않아요”
16. “Nozzle test는 정상인데, 인쇄 중 특정 color가 빠져요”
17. “펌프 튜브는 어떤 증상이 있을 때 교체해야 하나요? 교체하는 영상이 있을까요?”
18. “White 1,2,3,4 노즐 살리기가 너무 힘들어요. 한번 살면 그날은 괜찮은데, 다음날 또 살리기가 힘들어요”
오늘은 cleaning을 실행하면, 모터펌프 모터가 살짝 돌다가 바로 멈추는 문제에 대해 설명 드리겠습니다.
I. 문제 _UV Printer 클리닝 모터 펌프가 돌지 않아요
1. “모터 펌프가 돌지 않네요”_UV Printer 클리닝 모터 펌프가 돌지 않아요
2004년 4월 7일에 납품된 장비입니다. 근 2년 사용하셨습니다.
사용하시는 분께서 장비 하나하나 다 만져보는 스타일이라, 처음에는 질문도 많았지만, 지금은 혼자서 잘 사용하시는 분입니다.
전화로 문제 접수했을 때는,
‘Peristaltic pump tube(노란색 튜브)가 수명을 다 했나?, 아니 그 정도는 혼자서 해결하실 수 있는데’
‘모터 자체는 돌아도, 그 위 기둥들이 돌지 않는건가?’
전화로 확인해 보았지만, 제가 생각하는 변수는 아니었습니다.
2. 문제 영상 _UV Printer 클리닝 모터 펌프가 돌지 않아요
문제 증상을 비디오로 보내 오셨고,
- Cleaning을 누리면, 처음 돌다말다, 두번째도 돌다말다, 마지막, Captop에 있는 잉크를 폐잉크통으로 빼주는 동작에서는 잘 돕니다.
- 그리고, White motor pump만이 아닌 나머지 2개, Color, Varnish motor pump도 동일 증상입니다.
대표님 추측은, 3개 모두 같은 문제라, ‘전자 보드에서 잘못 된 게 아닐까?’ 는 생각이었고,
저 또한, 처음 접하는 문제라 당황스러웠습니다.
II. 해결 _UV Printer 클리닝 모터 펌프가 돌지 않아요
1. Print head cleaning setting _UV Printer 클리닝 모터 펌프가 돌지 않아요
‘Motor pump는 정상 작동하고, 3개가 동일 증상이니 Software에서 어떤 설정을 건드신 거 같은데,,,’

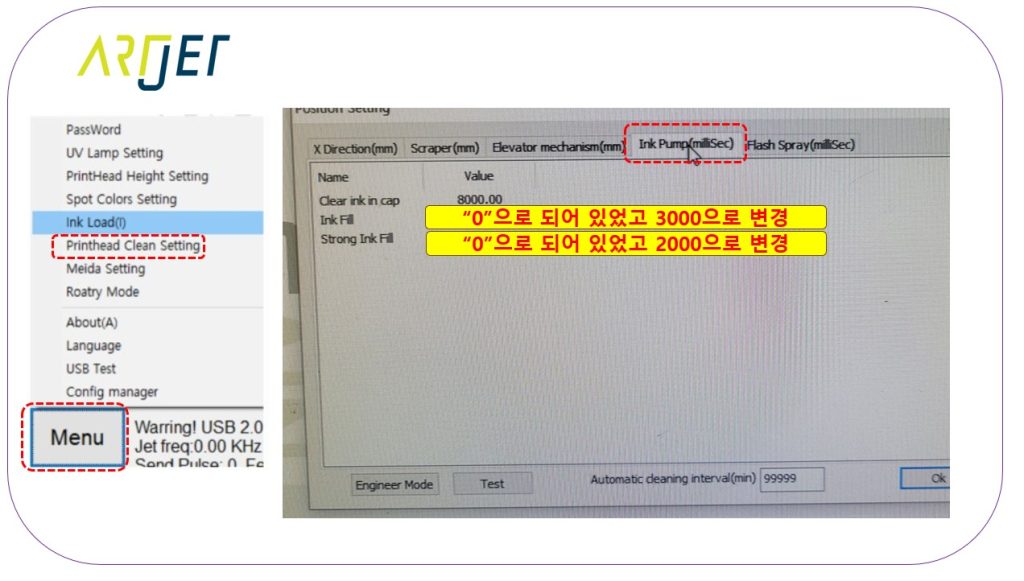

“대표님 Menu => printhead cleaning setting => Motor pump” 에 들어가 주세요”
“네 ”
“거기 두 번째 값이 어떻게 되어 있어요”
“0으로 되어 있는데요”
“두 번째 값은 3000, 3번째 값은 2000으로 바꾸어 주세요”
자제 firing을 하면서 노즐 상태를 좋게 하는 “Flash Spray” 기능 시간을 “0”으로 설정한다는 게,
Cleaning 할 때, 모터 펌프가 도는 시간을 설정하는 “Ink pump section”을 “0”으로 설정해서 발생한 문제였습니다.
2. Ink Pump(milliSec) software 기능 설명 _UV Printer 클리닝 모터 펌프가 돌지 않아요
Captop을 사용하는 Epson 계열 UV Printer는 Cleaning 버튼을 눌렀을 때 아래 동작을 하게 됩니다.
- Capping station이 내려갔다가 올라오면서 print head와 Captop 밀착
- 첫 번째 Motor pump가 돌고, 잠시 쉬었다가, 두 번째로 Motor pump 돕니다.
- 이렇게 두 번 돌면서 print head로부터 잉크를 뽑아주게 됩니다.
- 모터 펌프가 두 번 돌고 나면, Capping station이 아래로 내려가 밀착을 풀어주고,
- 세 번째 Motor pump가 돌면서, Captop 위에 있는 잉크를 폐 잉크통으로 이송합니다.
- 헤드 carriage가 wiper 위치로 이송하고, Wiper로 print head 밑면을 닦아 주게 됩니다.
- 이후, Head carriage는 왼쪽 끝 하얀 천이 있는 곳으로 보내진 후,
- Print head 자체적으로 잉크를 천에 분사 후 Capping station에 복귀합니다.
이제 아래 영문과 숫자들을 cleaning 동작과 연동해서 설명해 보겠습니다.
Ink Pump(milli Sec), milli Sec 단위이기에, 1,000은 1초입니다.
첫 번째, Clear Ink in Cap 8000
- Cleaning후 Captop위에 고인 잉크를 폐 잉크로 옮겨주는 동작이고 8초간 진행합니다.
- 즉 위 cleaning 동작에서는 세 번째 동작입니다.
두 번째, Ink Fill 3000
- 위 Cleaning에서 첫 번째 동작으로 헤드가 captop에 밀폐된 후 처음으로 헤드를 통해 잉크를 뽑아내는 동작입니다.
- 첫 번째 잉크를 뽑아내는 시간은 3000이니 3초.
세 번째, Strong Ink Fill 2000
- 위 Cleaning에서 두 번째 동작으로 잉크를 한번 더 헤드로 부터 뽑아 냅니다.
- 시간은 2000이니 2초.

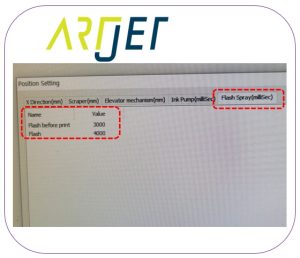

2. Flash Spray(milliSec) software 기능 설명 _UV Printer 클리닝 모터 펌프가 돌지 않아요
Cleaning 후, 왼쪽 천으로 가서, Print head 자체적으로 잉크를 분사하면서, 헤드 nozzle condition을 더 좋게 하는 기능입니다.
첫 번째, Flash before print 3000은
- 매 인쇄 시작 전, 천 위치에 가서 3초간 자체 분사를 하고, 인쇄 시작하는 기능으로 보통 0으로 셋팅합니다.
- 간혹, 자체 분사가 끝나지 않은 상태에서 동작을 종료 하고, 인쇄 시작 전, 분사하는 경우가 있어서, 이 값은 0으로 셋팅했고, 인쇄 시 크게 문제 없습니다.
두 번째, Flash 4000은
- 클리닝 동작 후, 왼쪽 천에 가서 4초간 자체 분사를 한다는 설정입니다.
- 클리닝을 통해 헤드 밑면을 wiper로 닦아주지만, 노즐 청소 상태를 좀 더 좋게 하기 위해 자체 분사를 하도록 설정하는 창입니다.
클리닝 모터가 돌다 만 이유는, flash before print 값을 0으로 한다는 게, Ink pump(millSec) 값의 Ink fill 값을 0으로 해서 발생한 문제였습니다.
