UV Printer 노즐은 정상인데, 인쇄 중 특정 color가 빠져요

UV Printer 잉크 공급 문제와 해결에 대해 살펴보고 있습니다.

기본 사항을 알고 계셔야 문제 해결에 쉽게 접근할 수 있습니다. 하기 사항은 꼭 참조하셨으면 합니다.

1. Captop 하단 튜브의 중요성.
2. Damper의 기능과 문제되는 포인트.
3. 펌프 모터의 작동원리
4. Captop과 Print head 위치
5. Captop 교체 방법을 설명 드렸습니다.

당분간, 실제 사용하시는 분들이 이야기 하는 문제 증상과 해결에 대해 다루겠습니다.

6. “저번주에는 Color가 쨍하게 나왔는데,, 오늘은 너무 탁하다고 해야 하나? 색상이 전체적으로 down된 느낌이에요”
7. “White inkload후 cleaning, 동일 과정을 5번 반복해도 white가 살지 않아요”
8. “inkload도, cleaning도 잘 되는데, white 노즐 복구가 잘 안되요”
9. “Motor pump는 잘 도는데, ink load(pumping)가 안되요”
10. “Captop, 노란색 튜브를 갈아도, 헤드와 captop의 위치를 몇 번이고 확인해도, Inkload(pumping)가 되지 않아요”
11. “어제도 문제 없이 사용했는데, 갑자기 ink load(pumping)가 되지 않아요”
12. “White가 이미지 주변으로 날려요”
13. Inkload도 잘되고, cleaning도 잘 되는데, White가 도무지 살지 않는 문제에 대해 말씀 드리겠습니다.
14. “Inkload도 cleaning도 되는데, channel 1,2,3,4가 잘 나오다 안 나오다 해요”
15. “Inkload(pumping)가 어제까지 되긴 했는데, 오늘 전혀 되지 않아요”

오늘은, Nozzle test는 정상인데, 인쇄 중 특정 color가 빠지는 문제에 대해 설명 드리겠습니다.

한 1년 전, 이 문제로 엄청 고생한 적이 있고, 그렇게 찾아낸 troubleshooting data가 요긴하게 쓰이네요.

장비 설치 2주까지 문제 없다가, 갑자기 이 증상이 나타났고, 우여곡절 끝에 Captop을 교체하고 해결되어 끝난 줄 알았는데,

2주 후 동일 문제가 나오고, 또 이것저것 점검하다, captop을 교체하니 또 괜찮아지고, 그 때 했던 작업을 나열해 보면,,,

Ink line, main bottle부터 전체 두 번 교체
몇 번의 damper 교체
Captop 교체
헤드와 captop 위치 확인
수많은 Test image 인쇄
Print head 교체

할 수 있는 모든 걸 교체해도, 문제가 해결되지 않아 거의 포기할 무렵,,,

너무 간단히 해결되어,,, 허탈했던 기억이 있습니다.

I. 문제 증상 _UV Printer 노즐은 정상인데, 인쇄 중 특정 color가 빠져요

1. Test image 인쇄를 통해 문제 채널 찾기 _UV Printer 노즐은 정상인데, 인쇄 중 특정 color가 빠져요

“팀장님 카톡으로 이미지 보냈습니다. 어떤 문제인지 확인 가능할까요?”

“잠시만요. 이미지 볼게요”

위 이미지로는, 정확히 어떤 color가 빠진 지 명확히 이야기 할 수 없습니다.

하지만, 아래 color bar image를 보면 어떤 color가 빠졌는지 명확해 집니다.

빨간색 테두리 안, 진홍색 그라데이션을 보면, 중간까지는 표현이 되는데, 끝까지 표현되지 않습니다.

진한 부분은 Magenta가 인쇄되는 영역이고,
옅은 부분은 Light magenta가 인쇄되는 영역입니다.

즉, Light Magenta가 인쇄되지 않아, 전체 색상이 맞지 않는 문제입니다.

2. 잉크 공급 Or Data 문제? _UV Printer 노즐은 정상인데, 인쇄 중 특정 color가 빠져요

“Nozzle TEST 인쇄 후 사진 송부 부탁 드립니다”

인쇄 중 특정 color가 빠지는 이유는 두 가지로 봐야 합니다.

잉크 공급이 제대로 되지 않아 인쇄 중 잉크가 나오지 않거나?
Nozzle test는 나오지만, print head data 이상 현상이 있는지?

우선 DATA 이상 여부부터 확인해 보았습니다.

위 사진에서 빨간색 안에 있는 color bar가 나오지 않거나,
나오더라도 얇게 나올 경우 해당 channel이 인쇄 중 나오지 않게 됩니다.

Nozzle test를 통해 모든 DATA 문제를 알 수 있는 건 아니지만, 1차 확인은 가능합니다.

위 사진 결과로는 print head, data cable, 전자 보드, 즉 DATA 문제는 아니라고 판단 했습니다.

II. 문제 해결과 원인 _UV Printer 노즐은 정상인데, 인쇄 중 특정 color가 빠져요

1. 문제 해결 _UV Printer 노즐은 정상인데, 인쇄 중 특정 color가 빠져요

“대표님 카톡으로 사진하나 드렸습니다. 거기서 Capping height 값이 어떻게 되어 있어요?”

“6 이네요”

“5로 바꾸고, OK 누르시고, 박스 오른쪽 x 버튼 누르고 나오시고 다시 해 볼게요?”

” 6을 어떻게 5로 바꾸어요? 선택이 되지 않는데,,”

” 숫자 부분에 double click하시면 숫자를 바꿀 수 있습니다.”

“아,, 네 되네요”

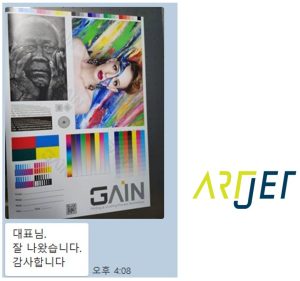

그리고, 한 20분 후 카톡으로 인쇄 정상으로 나온다고 카톡을 주셨습니다.

Capping height이 5로 되어 있으면 4.5 혹은 4로 변경, 4로 되어 있으면 3.5 혹은 3으로 변경.

하지만 너무 낮추면, print head와 captop이 밀폐되지 않습니다.

가장 좋은 방법은 cleaning 동작에 이상 없는 값을 확인하고, Captop을 신규로 교체하는 것입니다.

2. 문제 원인 _UV Printer 노즐은 정상인데, 인쇄 중 특정 color가 빠져요

“대표님 혹시 captop 안에 보면 Magenta 기운으로 물들어 있지 않나요?”

“어 맞아요. 붉은색이 많은데요. 원래는 검은색이었던 거 같은데,,”

UV Printer 노즐은 정상인데, 인쇄 중 특정 color가 빠져요

이 증상이 나온다고 반드시 동일 문제가 발생하지는 않지만, 인쇄 중 특정 color가 빠지고, 그 color가 captop에 많이 보이면 이 문제일 확률이 높습니다.

Nozzle은 정상이고, 인쇄 처음에는 제대로 된 색상이 나오다가, 인쇄 중간에 특정 color가 빠지는 이유.
혹은, 몇 번까지 정상으로 인쇄했는데, 갑자기 3번째 4번째 인쇄에서 잉크가 빠지는 이유.
내내 잘 사용하다 일정 기간이 지나, 갑자기 이런 증상이 나오는 이유.

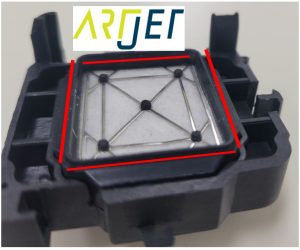

Captop의 고무날이 무뎌져 주저앉았기 때문입니다.

좀 더 자세히 설명 드리면,

Epson 계열 print head는 captop을 통해 inkload(pumping)와 cleaning을 하고, 사용하지 않을 때는 밀폐되어 헤드를 보호합니다.
Captop은 print head 밑면을 꽉 눌러 밀폐된 상태가 되어야 Pumping도 cleaning도 정상 작동합니다.
헤드 밑면을 밀폐시켜 공기를 차단하기 위해 captop 사각 테두리는 고무로 되어 있습니다.
Capping station이 위로 올라오면서, captop아래 Spring 힘으로 Print head에 captop 고무가 부드럽게 접촉하고,
Capping station이 좀 더 위로 올라오면서 스프링을 좀 더 밀어 captop이 헤드 밑면을 꽉 눌러주게 됩니다.
프린터는 인쇄 작업 외에는 항상 항상 Capping 상태를 유지합니다.
Capping 상태에서 Captop 고무날에 물리적 힘이 지속적으로 가해지고,
탄탄했던 captop 고무 날은 점점 무뎌지고 내려앉게 됩니다.
이러면서, print head nozzle 표면이, Captop 고무날 안 하얀색 솜에 닿게 됩니다.
노즐이 솜에 닿으면서 Damper안에 있는 잉크는 계속 솜으로 흡수됩니다.
그러면, Damper에 차 있는 잉크는 자연스럽게 밑으로 흐르고 damper에는 잉크가 없는 상태가 됩니다.

이 상태에서 print head cleaning을 하면,

Damper에 남아 있는 잉크 잔량이 print head 안으로 들어와 Nozzle TEST는 정상이지만,

Damper에 잉크가 충분하지 않기에, 인쇄 초기 혹은 중간에 그 color가 나오지 않게 됩니다.

이 문제를 방지하기 위해, 소모품인 Captop을 주기적으로 교체하셔야 합니다.

물론, Capping station 높이 조정을 통해, Captop 고무날에 가해지는 물리적 힘을 줄여 사용할 수 있지만,

Capping station 높이 조정은 다른 color, cleaning에 영향을 줄 수 있기에, Captop 교체를 먼저 하시는 게 맞습니다.

IV. 아트젯은 아래와 같이 고객을 support하고 있습니다.

ARTJET UV Printer를 5년간 판매 유지보수하면서 느끼는 것 중 하나가, 제품 안정성 다음으로 중요한 게 Troubleshooting DATA라는 생각이 듭니다.

모든 제품은 실제 장비 문제이던, 소비자 과실이던, 문제가 있고, 그 문제를 얼마나 간단히 빠르게 해결하느냐? 가 제품 안정성인 거 같습니다.

ARTJET은 모든 troubleshooting DATA를 정리하고 있습니다.

Mimaki UV Printer 정리 — ARTJET UV Printer

오늘은 여기까지 입니다.
