헤드 DATA cable이 잘못 연결되면_헤드 관련 문제 8 _ARTJET 2026

아래 영상은 보드와 헤드가 제대로 통신할 때 영상입니다. 영상을 먼저 참조해 주세요.

헤드와 보드를 연결하는 DATA 케이블이 잘못 연결되면 나오는 증상은 하기와 같습니다.

• 위 영상에서처럼 가운데 LED가 동시에 꺼지지 않고, 둘 중 하나 LED가 계속 깜빡임
• 보드 위 LED가 깜빡여도, Software 연결까지 정상으로 작동함
• 하지만 노즐 TEST를 해도 헤드 3개 모두 노즐 pattern이 나오지 않고,
• 이 상태에서 인쇄를 진행해도 아예 잉크 자체가 토출되지 않음
• 이 상태로 오래 방치하면 헤드 보드가 망가짐
• 자세한 사항은 인쇄동작은 하지만 헤드 전체에서 잉크가 토출되지 않는 문제 원인과 해결을 클릭하시면 확인할 수 있습니다.

DATA cable이 잘못 연결되었을 때 나오는 보드 위 LED 깜빡임도 없었습니다.

노즐 패턴도 얼핏 보았을 때 정상으로 나오는 거 같았습니다.

하지만 인쇄를 진행하면 Light Magenta data가 나오지 않았습니다.

다시 노즐 pattern을 자세히 보니 하기와 같이 Light Magenta 막대기가 얇게 나온 걸 발견했습니다.

30분 전까지 이상 없이 인쇄하다가 갑자기 나온 문제로, 그 사이 DATA cable 연결이 잘못될 일이 없을 거라 생각하고, 헤드가 수명을 다해 갑자기 문제된 것으로 가정했습니다.

하지만 신규 print head 교체에도 불구하고 문제가 해결되지 않았고, 동일하게 Lm 막대기도 얇게 나왔습니다.

헤드를 교체할 때, 헤드 쪽에 연결되는 DATA cable은 확인해서 다시 볼 필요가 없었고,

보드 쪽에 연결되는 DATA cable은 이전에 연결 상태를 확인하지 않았기에, 연결 상태를 다시 점검했습니다.

DATA cable을 빼보니, 맨 끝 금색이 보드 연결 부위를 살짝 벗어나 있었습니다.

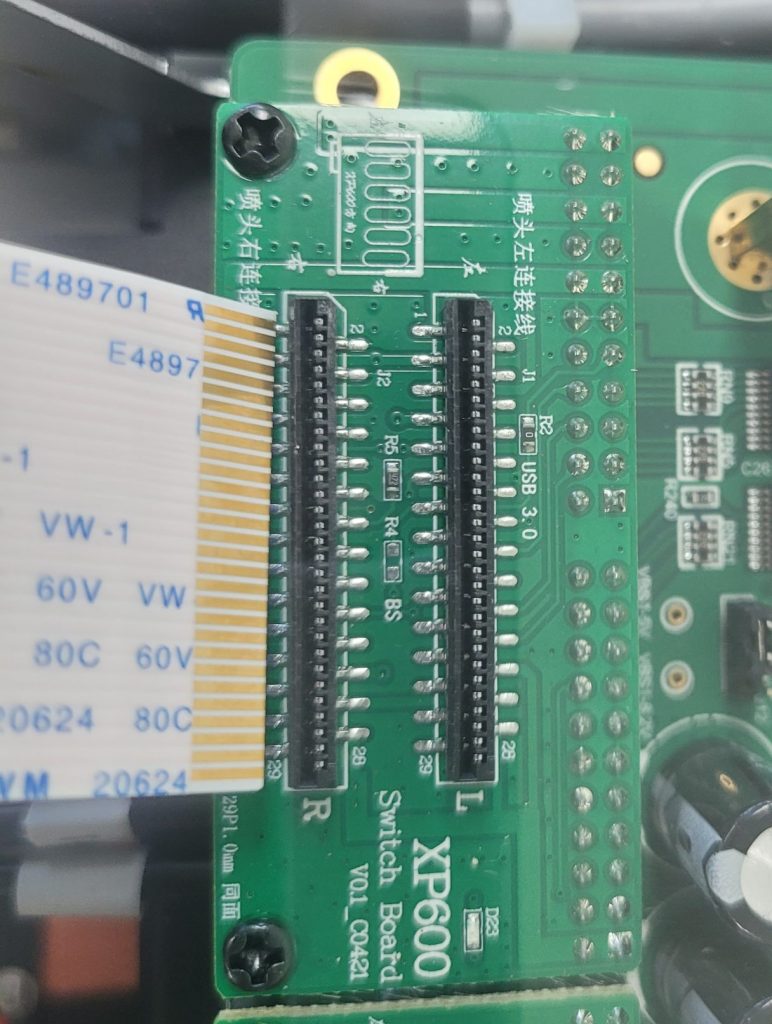

해당 사진은 없지만, 하기 사진의 DATA cable과 전자 보드 연결 부위를 참조하시면 됩니다.

1년간 사용하면서 DATA cable 연결 부위를 만진 적이 없습니다.

• 1년간 이상 없이 사용했기에 DATA cable 연결 문제로 생각하지 않았고,
• DATA cable이 잘못 연결되면 나오는 증상(보드 위 LED 깜빡임, 잉크 자체가 토출되지 않음)도 아니어서, 헤드 자체로 의심했습니다.

문제 원인 추정은 아래와 같습니다.

• 처음 설치할 때 DATA cable이 약간 밖으로 치우친 거 같고,
• 치우친 연결 부위가 시간이 흐르면서, 밖으로 밀려 끝부분만 살짝 접촉된 상태
• 이렇게 DATA cable이 붙은 것도, 안 붙은 것도 아닌 상태에서, 이런 어정쩡한 문제를 발생한 거 같습니다.
• 이렇게, 특정 color가 인쇄 중 나오지 않는다면,
• 노즐 패턴에서 굵은 막대기가 이상 없이 나오는지 먼저 확인 후
• 그중 얇은 막대가 나온다면, DATA cable 연결 상태를 먼저 확인하시면 됩니다.
• Print head 교체 시 data cable 연결은 헤드 부분도, 보드 부분도 정중앙에 위치시키셔야 합니다.

참고로, 헤드 연결 부위가 은색으로 된 DATA cable도 있습니다.

• 도색 부분이 약해 한두 번 뺐다 꽂으면 그 은색 부분이 탈착되는 문제가 발생합니다.
• DATA cable은 반드시 금색으로 도색된 걸 사용하셔야 추후 error율이 줄어듭니다.

전자보드에서 케이블 분리 없이 헤드 쪽 케이블만 분리 후 헤드 연결하는 방법은 하기 링크를 참조하세요.
