지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.

• 헤드 기본 지식 9편,
• 실제 발행했던 헤드 문제와 해결 12편,
• 실제 발생했던 기구 문제와 해결 10편,
• 실제 발행했던 전자 보드와 SW 문제와 해결  12편,
• Sai rip 설치와 기본 셋팅, Spot color 만드는 방법 외 문제와 해결 11편,
• UV프린터로 만들 수 있는 상품 총 정리를 했습니다.

클리닝, 펌핑이 제대로 되지 않거나 인쇄 중 인쇄가 제대로 되지 않을 때 두 가지 방향으로 접근할 수 있습니다.

1. 잉크 공급

• 잉크 공급(클리닝, 펌핑 문제 포함) 문제로 발생한 인쇄 오류는 최근에 update했습니다.
• 댐퍼를 사용하는 프린터는, 아래 링크를 통해 문제를 해결 할 수 있습니다.
• 총 23편으로, 사진과 함께 설명을 첨부한 목차입니다. 링크에 들어가서 목차를 클릭하면 해당 글을 볼 수 있습니다.
•  프린터 클리닝 문제 23편 정리 ARTJET 2026

2. DATA 관련(전자 보드, 헤드, DATA cable 등) 문제. 지금 update하고 있습니다.

• 첫 번째 시간에는 DATA cable이 잉크로 오염되었을 때 나오는 증상과 해결 방법
• 두 번째 시간에는 보관하던 중고 헤드 17개, 알코올 세척 후 몇 개나 사용 가능했는지 그리고 어떤 오류
• 세 번째 시간에는 인쇄 중 특정 색상이 이상하게 인쇄되는 문제에 대해 설명했습니다.
• 네 번째 시간에는 빛 반사 소재 인쇄시 대처방법과 빛 반사 보다 헤드 노즐을 막을 수 있는 더 위험한 사항을 설명 드렸습니다.
• 다섯 번째 시간에는 실제 한달 동안 사용하지 않던 white 헤드 살린 사례를 설명드리겠습니다. [막힌 거 같은 white헤드 살리기는 방법은 여기를 click하시면] 해당 내용을 볼 수 있습니다.

오늘은 헤드 수명이 다했을 때 나오는 증상과 헤드 맞교환에 대해 설명 드리겠습니다.

I. 문제 증상 _헤드 수명 문제

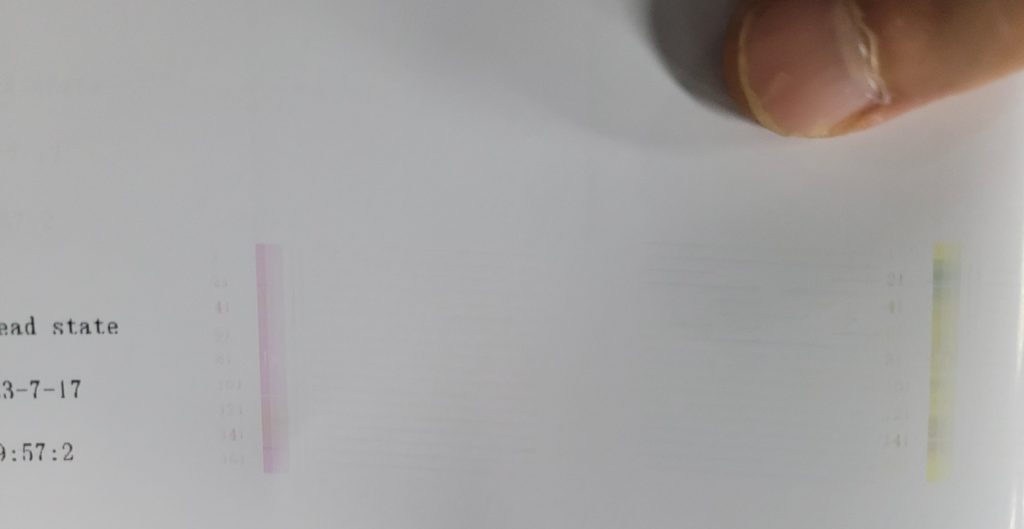

1. Nozzle Test

인쇄를 진행하면, 색상이 제대로 표현되지 않았습니다.

• 인쇄 이미지를 보면, CMYK Lc Lm 노즐  패턴도 출력 되었고,
• 빠진 노즐도 없었던 거 같은데, 이미지 파일만 인쇄하면 색상이 이상하게 나왔습니다.
• 하지만 노즐 패턴을 자세히 보니, Lc color에서 작은 노즐들은 다 나왔는데,
• 옆에 있는 Lm과 Yellow와 다르게 굵은 막대기가 나오지 않았습니다.


참고로, 노란색에 검정이 약간 섞여 나왔는데 이건 출력 중 프린트 헤드 밑에 있는 검은색은 자연스럽게 빠지면서 순수 Yellow로 인쇄됩니다.

2. Lc VS Lm 비교 Test

정확한 증상 파악을 위해,

• 막대기가 나오지 않는 Lc만 별도로 인쇄했습니다.
• Software에서 CMYK Lm은 OFF로 설정하고, Lc 채널만 ON 상태로 변경했습니다.
• 이렇게 Software를 변경하면 인쇄 진행 시, Lc 채널만 인쇄되게 됩니다.
•

• 이후 정상 인쇄된 이미지와 비교하기 위해, Lc는 “Off”로 하고, Lm만 “On” 상태로 해서 다시 인쇄했습니다.

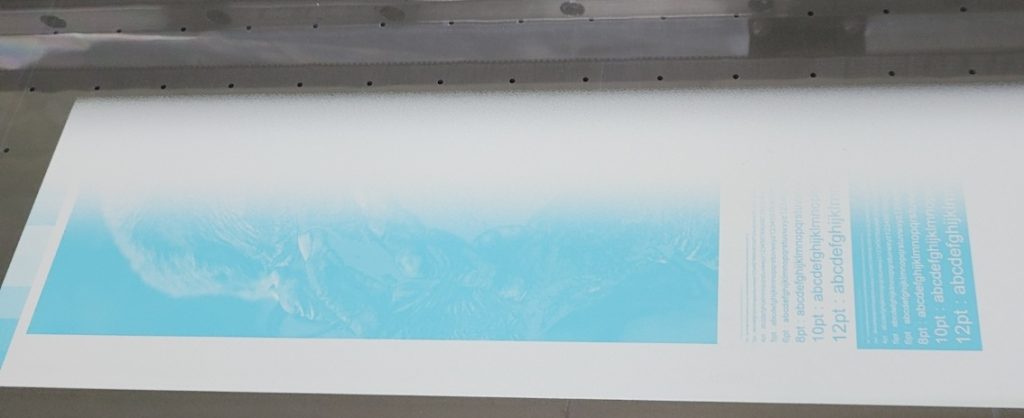

아래 사진은 인쇄된 결과입니다.

• Lc color는 음각 글씨가 제대로 표현되지 않았습니다.
• Lm color처럼 음각 글씨 부분이 비어있어야 하는데, 비어있지 않았습니다.
• Lc와 Lm 인쇄 이미지를 표면 차이를 알 수 있습니다.

II. 문제 원인과 조치 _헤드 수명 문제

1. DATA Cable or Print head?

첫 번째로 보드 위쪽 Print head DATA cable을 뺐다가 다시 연결했습니다. 하지만 문제가 해결되지 않았습니다.

Print head 밑면 DATA cable 연결 부분 점검을 위해 눈으로 보았으나, 잉크 오염 없이 깨끗했습니다.

결국, 1년 넘게 사용했던 Print head 수명이 원인이었습니다.

2. Color 헤드와 Varnish 헤드 맞교환

헤드 6채널 중 Lm, 한 채널만 문제되어, 헤드를 신규로 교체하기에는 비용이 아깝다는 생각이 들었고,

자주 사용하지 않는 Varnish 헤드와 color 헤드 맞교환을 통해, 문제를 해결했습니다.

3. 헤드 맞교환 후 필요한 조치

헤드 안에 있는 기존 잉크 빼내기

• Color 헤드와 Varnish 헤드 안에는 여전히 이전 잉크가 남아 있습니다.
• 헤드 맞 교환 후, Damper를 연결하면, 반드시 펌핑을 통해, 헤드에 남아 있는 기존 잉크를 빼내야 합니다.
• 잉크가 폐 잉크통으로 나온 후 10~15초 지나면, 헤드 안에 있던 기존 잉크는 신규로 교체되었다고 보시면 됩니다.
• 이후 Cleaning 진행

Color 및 Varnish 헤드 Offset 점검하기

• 헤드 장착 부분은 블럭으로 되어 있어서, 거의 대부분 align은 맞지만,
• 혹시 모르니, [Align] 버튼을 클릭해 헤드가 수직인지 점검합니다.
• 이후는 하기 section을 참조해  offset 조정을 합니다.
• Offset 정밀 튜닝 하기

채널 순서 설정하기

• 간혹 헤드 교체 후 Damper가 꽂혀 있던 자리를 헷갈려 하시는 분들이 있습니다.
• 교체 전 Damper가 헤드에 꽂혀 있는 사진을 반드시 찍어 놓으셔야 합니다.
• Damper 순서가 틀리면, 색상 전체가 틀어집니다.
• 즉 4번 채널에 yellow data를 보내고 있는데, 4번 채널에 5번인 Light Cyan 댐퍼를 꽂으면, 4번 Yellow DATA가 Light Cyan으로 인쇄되게 됩니다.
• 그리고 Varnish 자리로 간 color 프린트 헤드는 문제된 채널(Lc)만 software 프로그램에서 Off로 잠그고 사용하셔야 합니다.

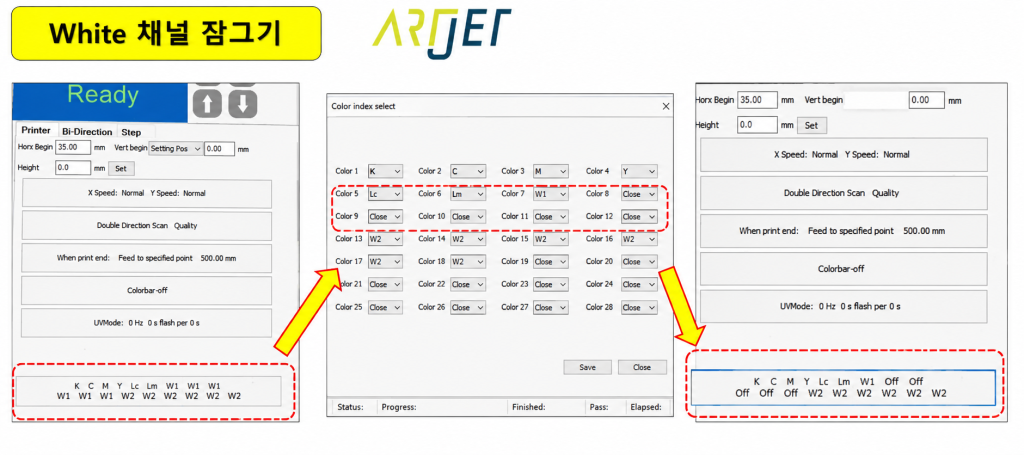

• 채널 변경 및 잠그는 기능은 하기 사진을 참조하세요

III. 헤드 맞교환을 진행한 이유 _헤드 수명 문제

당사 프린터는 XP600(fA1080-a1) 헤드 3개를 사용합니다.

헤드 한 개에 6 채널이 있고, 각 채널 별로 다른 색의 잉크를 연결할 수 있습니다.

• 첫 번째 헤드 6개 채널에는 C, M, Y, K, Lc, Lm 각기 다른 잉크가 연결되어 있고,
• 두 번째 헤드 6개 채널에는 W W W W W W, 즉 모든 채널에 White가 연결되어 있습니다.
• 세 번째 헤드 6개 채널에는 V V V V V V, 이 또한 white와 같이 모든 채널에 Varnish가 연결되어 있습니다.

Color 헤드를 Varnish로 옮기고, Varnish 헤드를 Color로 옮긴 이유는,

• Color는 한 채널만 문제되도, 인쇄 색상에 영향을 미치지만,
• White, Varnish는 6채널을 사용하고, 농도도 충분해, 한 채널을 software에서 잠그고 5 채널만 사용해도 문제되지 않습니다.
• Color 헤드가 문제될 경우, white 혹은 Varnish로 swap해서 사용하고,
• 최대한 사용할 때까지 사용하다 바꾸는 게, 헤드 교체비용을 줄일 수 있습니다.

헤드, 헤드 케이블, 전자 보드를 만질 때는 반드시 main 전원까지 off한 상태에서 작업하시기 바랍니다.

헤드 교체 관련 영상은 하기 참조하세요.

• 헤드 DATA cable 연결하는 방법 XP600 print head data cable connection
• 헤드 설치 방법 XP600(FA1080-a1) print head installation
• 보드 교체 방법(작업 시 전원 off 등 방법을 참조하세요) ARTJET electron board replace.

전자보드에서 케이블 분리 없이 헤드쪽 케이블만 분리 후 헤드 연결하는 방법

• 헤드 교체 방법과 주의사항
