헤드 DATA cable 오염



지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.

• 헤드 기본 지식 9편,
• 실제 발행했던 헤드 문제와 해결 12편,
• 실제 발생했던 기구 문제와 해결 10편,
• 실제 발행했던 전자 보드와 SW 문제와 해결  12편,
• Sai rip 설치와 기본 셋팅, Spot color 만드는 방법 외 문제와 해결 11편,
• UV프린터로 만들 수 있는 상품 총 정리를 했습니다.



클리닝, 펌핑이 제대로 되지 않거나 인쇄 중 인쇄가 제대로 되지 않을 때 두 가지 방향으로 접근할 수 있습니다.

잉크 공급 혹은 전자 보드, 헤드, DATA cable 등 이미지 DATA와 관련된 문제



클리닝, 펌핑, 잉크 공급 문제로 발생한 인쇄 오류는 최근에 update했습니다.

• 댐퍼를 사용하는 프린터를 사용한다면, 아래 사항으로 잉크 공급 관련 문제를 해결 할 수 있습니다.
• 총 23편으로, 하기 링크에 사진과 함께 설명을 첨부한 목차를 볼 수 있습니다.
•  프린터 클리닝 문제 23편 정리 ARTJET 2026



오늘은 전자 보드, 헤드, DATA cable 등 이미지 DATA와 관련된 문제, 첫 번째 시간으로 헤드 혹은 DATA cable이 오염되었을 때 나오는 문제에 대해 설명합니다.

I. 문제 증상 _ 헤드 DATA cable 오염

White 농도 70%로 인쇄 했을 때

• 아래는 XP600 헤드로 White를 인쇄한 사진입니다.
• Cleaning도 잘 되고, Nozzle pattern도 잘 나오지만,
• 인쇄만 진행하면, X축이 아닌, Y축으로 결 같은 게 보입니다.

White 농도 100%했을 때 나오는 증상

• Y축으로 결이 나오는 이유가 ‘White 농도가 부족해 문제이지 않을까?’는 생각으로 White 농도를 100%로 올려 인쇄해 보았습니다.
• 처음에는 정상처럼 보이다가,  4cm 인쇄 진행 후, white가 점점 나오지 않았습니다.
• 8cm 진행 후에는 전혀 나오지 않았습니다.
• 첫 구간도 자세히 보니, Y축으로도 결 같은 게 지속적으로 보입니다.

II. 해결 _헤드 DATA cable 오염

펌도 잘 되고, cleaning도 잘 되고, Nozzle Test를 하면, Nozzle 패턴도 잘 나오기에,

잉크 공급 문제보다는 DATA 관련 문제로 생각하고 접근했습니다.

1. 오염된 DATA cable

Carriage board 교체

• 헤드 보드, 헤드 혹은 헤드와 헤드 보드를 연결하는 DATA cable 셋 중 하나가 문제 원인이라는 생각이었고,
• 인쇄는 되기에, 헤드와 data cable 보다는 보드가 이상하지 않을까? 를 먼저 의심했습니다.
• 이렇게 생각하고, 전자 보드를 먼저 교체했지만 문제가 해결되지 않았습니다.

DATA cable 점검

• 다음으로 헤드 혹은 DATA cable 둘 중 하나고,

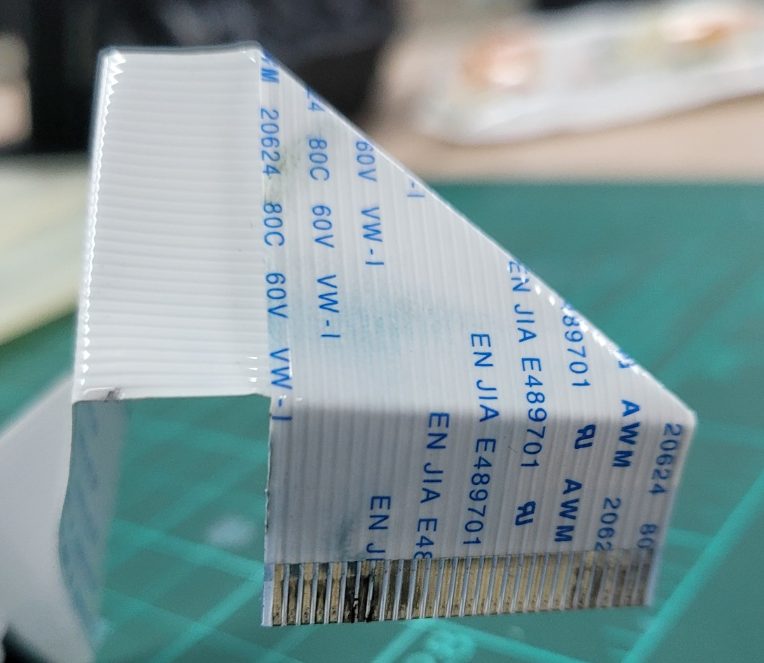

• DATA cable을 신규로 교체하기 위해, 헤드에서 분리하니, 아래 사진처럼 잉크로 오염 되어 있었습니다.
• DATA cable을 알코올 세척 후 헤드에 연결해 인쇄 TEST를 했으나, 이번에는 노즐 패턴 자체도 나오지 않았습니다.
• 알코올 세척말고, 아예 신규 data cable로 교체했지만, 여전히 아무 DATA도 나오지 않았습니다.



2. 오염된 DATA cable의 위험성

헤드와 DATA cable 모두 한번에 신규로 교체하고 문제가 해결 되었습니다.



DATA cable이 잉크 혹은 액체로 오염되었다면,

• 헤드에 연결된 DATA cable에 잉크가 들어가면, Cable 교체만으로 문제가 해결되지 않습니다.
• DATA cable 분리 후 헤드 연결 부위를 자세히 보니, 부분적으로 burning된 것을 확인했습니다.
• 헤드와 DATA cable 연결 부위에, 잉크가 들어가면,
• DATA cable만 망가지는 게 아니라, 헤드 또한 망가지게 할 수 있습니다.
• 운 나쁜 경우 헤드에서 역 전류가 흘러 헤드보드까지 망가질 수 있습니다.



아래 사진에서 빨간색 박스에 잉크가 들어갔다면,

• 반드시 바로 닦아내거나,
• 이미 늦어, 연결 부위까지 잉크가 흘렀다면, 바로 프린터 모든 전원을 끄고 반드시 헤드 cable을 교체해야 합니다.
• 그냥 방치하면 헤드 혹은 헤드보드까지 망가질 수 있습니다.

그리고, 인쇄 중 DATA가 이상하게 나온다면, 보드 교체보다는 DATA cable 혹은 헤드를 먼저 교체해 보는 게 좀 더 빠르게 문제를 해결할 수 있습니다.



헤드 교체 방법 글은 여기를 클릭하시면 됩니다.
