지금까지 UV Printer 관련, 하기 사항을 정리했고, 관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.

클리닝, 펌핑이 제대로 되지 않거나 인쇄 중 인쇄가 제대로 되지 않을 때 두 가지 방향으로 접근할 수 있습니다.

잉크 공급
혹은 전자 보드, 헤드, DATA cable 등 이미지 DATA와 관련된 문제

잉크 공급(클리닝, 펌핑 문제 포함) 문제로 발생한 인쇄 오류는 최근에 update했습니다.

댐퍼를 사용하는 프린터는, 아래 링크를 통해 문제를 해결 할 수 있습니다.
총 23편으로, 사진과 함께 설명을 첨부한 목차입니다. 링크에 들어가서 목차를 클릭하면 해당 글을 볼 수 있습니다.
프린터 클리닝 문제 23편 정리 ARTJET 2026

지금은 DATA 관련 문제를 설명 드리고 있습니다.

첫 번째 시간에는 DATA cable이 잉크로 오염되었을 때 나오는 증상과 해결 방법을 설명 드렸습니다.
두 번째 시간에는 보관하던 중고 헤드 17개, 알코올 세척 후 몇 개나 사용 가능했는지 그리고 어떤 오류가 나왔는지 공유했습니다.

오늘은 인쇄 중 특정 색상이 이상하게 인쇄되는 문제에 대해 설명합니다.

참고로 지금 판매 모델과 다른 구모델에서 발행했던 문제입니다. 하지만 지금 모델에도 적용되는 사항입니다.

I. 문제 증상과 원인 추정 _특정 색상이 이상하게 인쇄되요

2년 넘게 사용한 장비입니다.

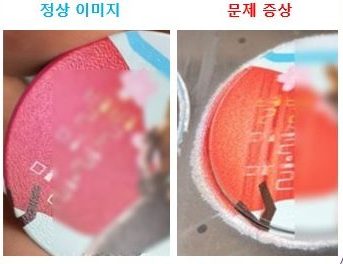

지난주 토요일까지 아래 사진처럼, 진홍색이 문제 없이 인쇄했는데,

월요일 갑자기 진홍색이 제대로 표현되지 않는 문제가 발생했습니다.

특정 색상이 이상하게 인쇄되요

문제 증상을 자세히 보면,

진홍색 계열이므로, Magenta 혹은 Light Magenta에 문제가 있는 거고,
문제 사진을 보면, 노즐 빠짐이 아니고, 왠지 잉크 분사를 제대로 하지 못한 느낌입니다.
또한 정상 이미지와 비교하면, 색상이 비어 있거나, 옆으로 번져 있습니다.

젯팅 상태가 좋지 않은 이유는 크게 세 가지로 유추해 볼 수 있습니다.

전자 보드, 헤드 자체, 또는 Data cable, 즉 DATA 문제이거나,
잉크 점도 변화로 잉크 자체의 jetting상태가 좋지 않아 잉크가 날리거나 줄빠짐
잉크 공급이 헤드에 제대로 되지 않아 나오는 문제

II. 문제된 color 찾기 _특정 색상이 이상하게 인쇄되요

노즐 패턴 정상 여부

예전에 판매하던 장비로, 지금 판매하는 모델과는 nozzle pattern이 다릅니다.

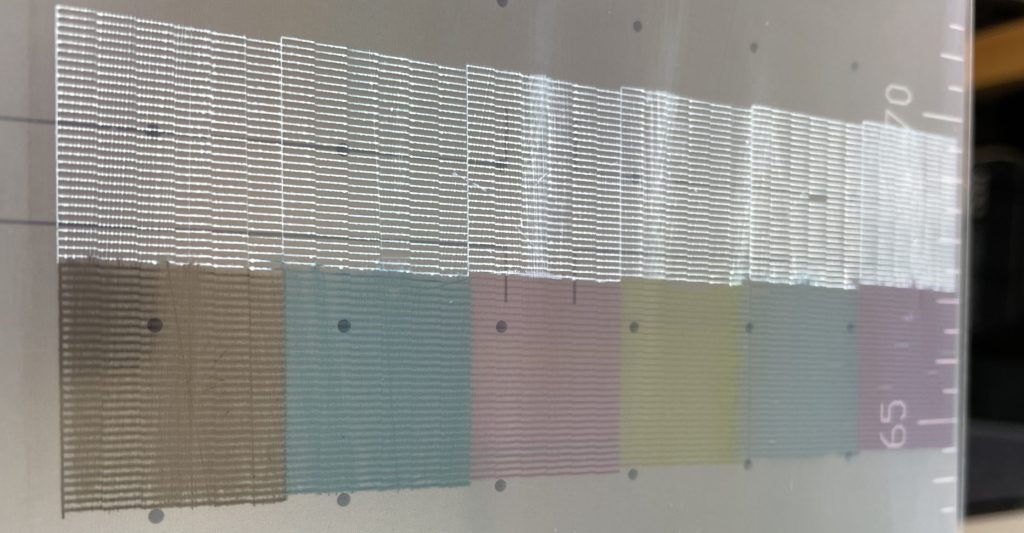

아래 사진처럼 노즐 패턴은 이상 없이 인쇄 되었습니다.
현재 모델은 nozzle pattern으로 data 이상여부를 어느정도 알 수 있지만, 구 모델은 노즐 패턴으로 DATA 문제 여부인지까지는 알 수 없습니다.
우선 막힌 노즐은 없었습니다.

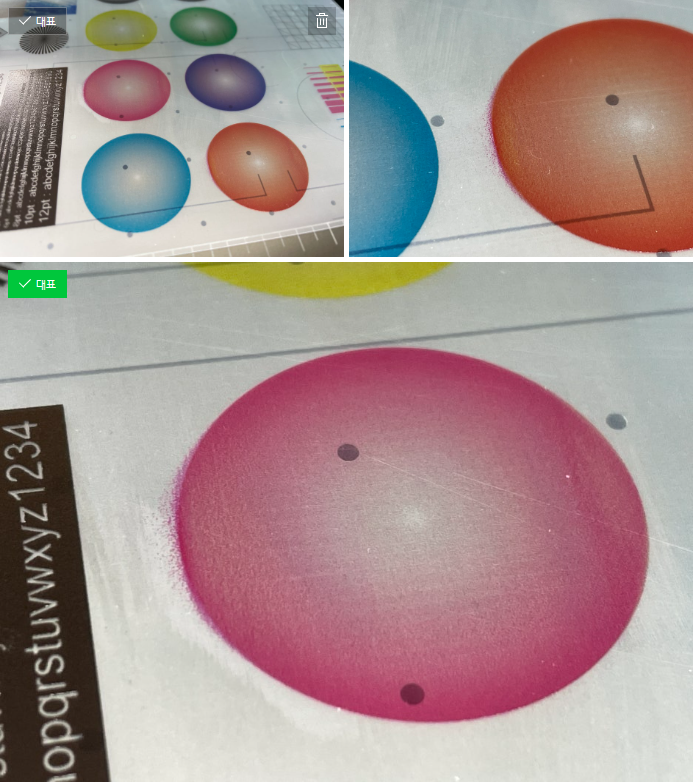

납품 시 같이 바탕화면에 저장해 놓은 ARTJET TEST 이미지는 여러가지 정보를 담고 있습니다.

Offset은 잘 맞는지?
어떤 칼라가 문제인지?
색상은 제대로 표현되는지?

위 사진에서 맨 아래 사진의 동그라미는 순수 Magenta만 인쇄된 영역입니다.

즉 Light Magenta 문제는 아니고, Magenta 잉크가 옆으로 번져서 생기는 문제입니다.

III. 문제 해결 과정 _특정 색상이 이상하게 인쇄되요

이제 어떤 color가 문제인지 알았으니, 그 color를 중심으로 하기 사항을 점검해야 합니다.

Magenta ink가 날리지만 DATA는 정상적으로 나오고 있으니, 전자 보드 문제는 아니고, 헤드인지? Data cable인지? 점검 해야 함.
Magenta ink 자체 변질?
혹은 Magenta 잉크가 damper 혹은 헤드에 제대로 공급되지 않는지?

1. 잉크 공급 혹은 변질 문제인지 판단하는 방법

문제된 Magenta를 문제가 없는 Cyan 채널과 맞교환해서 확인하는 방법이 있습니다.

채널 맞교환 방법을 간단히 설명하면,

Magenta 댐퍼를, Cyan 헤드 채널에 꽂고, 반대로 Cyan 채널은 Magenta 채널에 꽂습니다.
이제 펌핑으로 헤드 안에 남아 있는 잔존 잉크는 빼내고, cleaning.
Software에서 Cyan과 Magenta 채널 순서를 변경합니다.
그리고 전에 인쇄했던 Test 이미지를 인쇄합니다.
지금 설명 드린 내용은 하기 링크를 통해 자세히 화인할 수 있습니다. 동일 내용은 아니지만 채널 swap 방법을 자세히 설명해 놓았습니다.
Solid color 결밴딩 색상 채널 맞교환 Tip ARTJET 2025

테스트 이미지 결과는 하기와 같았습니다.

문제 되었던 Magenta는 Cyan 자리로 가면서, Cyan color는 정상 인쇄 되었습니다.
하지만, 문제 없던 Cyan은 Magenta 자리로 가면서, 이전 Magenta와 같이 잉크가 날리기 시작했습니다.
즉, Magenta가 Cyan 자리에서는 정상으로 인쇄되었기에, Magenta ink 자체 변질 혹은 잉크 공급 문제는 아닙니다.
반면, 정상 인쇄되던 Cyan ink가 Magenta 헤드 채널에 꽂히면서 문제가 발생되었기에,
헤드 자체에서 Magenta 자리가 문제이거나, Data cable이 잘 못 연결 되었거나, 둘 중 하나가 문제의 원인입니다.

2. 헤드? Data cable?

이렇게 헤드인지? DATA 케이블 문제인지 명확하지 않을 때는, 비용이 저렴한 것 부터 교체해 봅니다.

DATA cable이 문제일 때는 보통, Nozzle pattern 자체가 나오지 않거나, 인쇄 동작에서 잉크가 나오지 않아,
DATA cable 문제일 확율은 작지만, 그래도 저렴한 것부터 점검해야 하기에 DATA cable을 교체해 보았습니다.
하지만 문제가 해결되지 않았습니다.

결국, 헤드 교체 후 문제는 해결 되었습니다.

이런 문제는 보통 몇 가지 원인이 있을 수 있습니다.

헤드 자체의 DATA 연결 부위에서 Error가 날 수 도 있고,
헤드 안에서 문제된 채널의 잉크 관로가 터져 이런 문제가 나올 수 있고,
간단히 헤드 수명에 의해 그 채널에 문제가 발생할 수 있습니다.

3. 헤드 교체 주의 사항

업체 대표님께서 헤드 교체시 실수한 사항이 있습니다.

실수로, 전원이 켜진 상태에서 케이블을 연결해, DATA cable이 burning되었습니다.
다행히, 헤드 혹은 전자 보드까지 망가지지 않았고, 단순히 케이블만 망가졌습니다.
신규 DATA cable 연결 후 문제는 해결되었지만,
정말 운좋은 경우고, 전원이 켜진 상태에서 헤드를 연결 할 경우, 최악의 경우는 헤드 혹은 보드까지 망가질 수 있습니다.
항상 전자 보드, 프린트 헤드, 케이블 연결 시 모든 전원 Off 하는 거 잊지 마세요!!

참고로 헤드 교체 방법은 하기 링크를 참조하세요.

헤드 교체 방법과 주의사항
