단색칼라 줄밴딩 조치 팁 – 헤드 관련 문제 7편

✅ 이런 분이 읽으면 좋습니다

일반 이미지 인쇄는 정상인데 특정 Solid Color 인쇄 시 줄밴딩이 발생하는 경우
특정 색상(Cyan 등)이 많이 들어간 영역에서만 줄 형태 인쇄 불량이 발생하는 경우
헤드 교체 전, 노즐 상태 문제인지 채널 운용 문제인지 확인이 필요한 경우
헤드 교체 전 임시 개선 방법(Channel Swap 운용)을 고려하는 현업 사용자

⚠️ 주의사항

Damper 위치 변경 전 기존 연결 상태 사진 기록을 권장합니다
Swap 후 Ink Load(Pumping) → Cleaning → Nozzle Test → Test Print 순서를 반드시 진행해야 합니다
Software에서 채널 순서 변경을 누락하면 색상 오류가 발생할 수 있습니다
본 방법은 임시 조치이며, 헤드 노후 시 최종적으로 헤드 교체가 필요합니다

🧭 핵심요약

증상: 특정 Solid Color(Cyan) 인쇄 시 X축 방향으로 줄밴딩 발생 — 노즐 테스트는 큰 막힘 없어 보임
원인: 노즐 상태 저하 및 헤드 노후에 따른 현상
조치: 헤드를 즉시 교체하지 않고, Cyan 채널과 Light Cyan 채널 Swap 운용으로 줄밴딩 완화
Light Cyan을 선택한 이유: 사용량이 적어 동일 문제가 생겨도 상대적으로 덜 티가 남
한계: 임시 조치이며, 노즐 상태가 더 악화되면 결국 헤드 교체가 필요함

📋 헤드 관련 문제 — 시리즈 전체 목록

헤드 관련 문제를 순서대로 정리하고 있습니다. 편이 추가될 때마다 아래 목록이 업데이트됩니다.

05한달 사용하지 않은 White 헤드 살리기 실제 사례

06헤드 수명 문제

07단색칼라 줄밴딩 조치 팁

클리닝, 펌핑이 제대로 되지 않거나 인쇄 중 인쇄가 제대로 되지 않을 때 두 가지 방향으로 접근할 수 있습니다.

1. 잉크 공급

잉크 공급(클리닝, 펌핑 문제 포함) 문제로 발생한 인쇄 오류는 최근에 update했습니다.
댐퍼를 사용하는 프린터는, 아래 링크를 통해 문제를 해결할 수 있습니다.
총 23편으로, 사진과 함께 설명을 첨부한 목차입니다.
프린터 클리닝 문제 23편 정리 ARTJET 2026

2. DATA 관련(전자 보드, 헤드, DATA cable 등) 문제. 지금 update하고 있습니다.

첫 번째 시간에는 DATA cable이 잉크로 오염되었을 때 나오는 증상과 해결 방법
두 번째 시간에는 보관하던 중고 헤드 17개, 알코올 세척 후 몇 개나 사용 가능했는지 그리고 어떤 오류
세 번째 시간에는 인쇄 중 특정 색상이 이상하게 인쇄되는 문제에 대해 설명했습니다.
네 번째 시간에는 빛 반사 소재 인쇄 시 대처방법과 빛 반사보다 헤드 노즐을 막을 수 있는 더 위험한 사항을 설명 드렸습니다.
다섯 번째 시간에는 실제 한 달 동안 사용하지 않던 White 헤드 살린 사례를 설명드렸습니다.
여섯 번째 시간에는 헤드 수명이 다했을 때 나오는 증상과 헤드 맞교환에 대해 설명 드렸습니다.

오늘은, 일반 이미지 인쇄 시에는 밴딩이 보이지 않지만,

특정 Solid color 인쇄 시 밴딩이 보이는 이유와 그 특정 Solid 칼라 밴딩을 완화시키는 Tip에 대해 설명 드리겠습니다.
다른 프린터도 유사한 기능이 있다면, 동일하게 적용할 수 있습니다.

I. 문제 증상과 조치 후 결과 _ 단색칼라 줄밴딩 조치 팁

1. 문제 증상

파란색 solid color를 인쇄했습니다.

당연히 Cyan ink가 많이 사용되었습니다.
자세히 보면, X축 인쇄 방향으로 얇은 줄 같은 게 보입니다.
‘줄밴딩’이라고 하겠습니다.

Cyan color 노즐이 한두 개 빠지거나 혹은 노즐 상태가 좋지 않은 사선 분사가 있을 때, 이런 현상이 발생합니다.

헤드 노후화에 따른 현상입니다.

2. 조치 후 결과

헤드를 교체하지 않고, 아래 사진처럼 ‘줄밴딩’을 개선했습니다.

노즐 상태가 좋지 않은 Cyan channel을 노즐 상태가 양호한 다른 color channel과 swap 후 인쇄한 결과입니다.
헤드를 교체해야 하지만, 당장 가용한 헤드가 없다면, 지금처럼 채널만 swap해 위에 보이는 밴딩을 없앨 수 있습니다.

II. 색상 채널 교환 방법 _ 단색칼라 줄밴딩 조치 팁

Epson 계열 UV Printer를 사용한다면 비슷한 기능이 있을 거라 추측합니다.

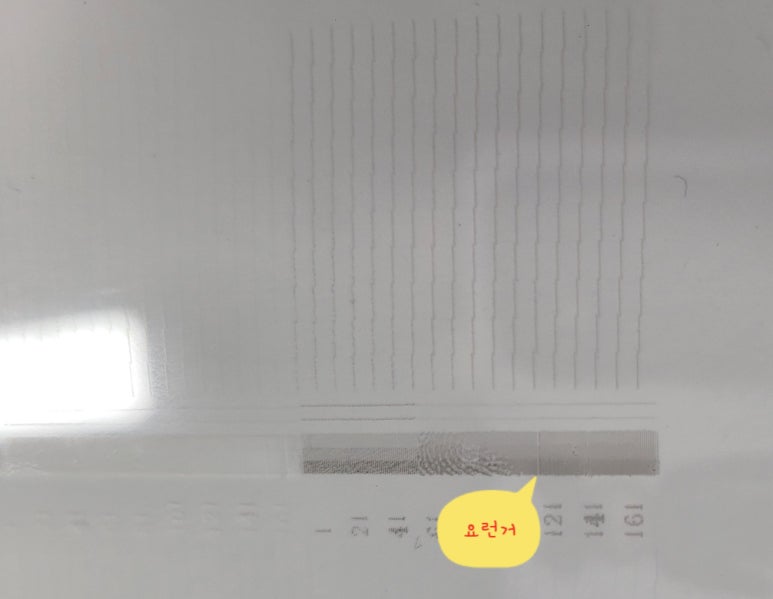

1. ‘줄밴딩’ 원인

하기 사진처럼 Print head에서 노즐이 한두 개 빠질 때, 혹은 사선 분사가 있을 때, 해당 color가 많이 들어간 solid color를 인쇄하면, 그 color에 줄밴딩이 발생합니다.

색상이 많이 혼합된 이미지 인쇄 시에는 많은 색상이 혼합되기에 ‘줄밴딩’이 보이지 않지만,

아래 사진처럼 특정 색상이 많이 들어간 이미지는, 그 특정 색상 노즐이 한두 개 빠지거나, 사선 분사가 있다면 줄밴딩이 발생합니다.

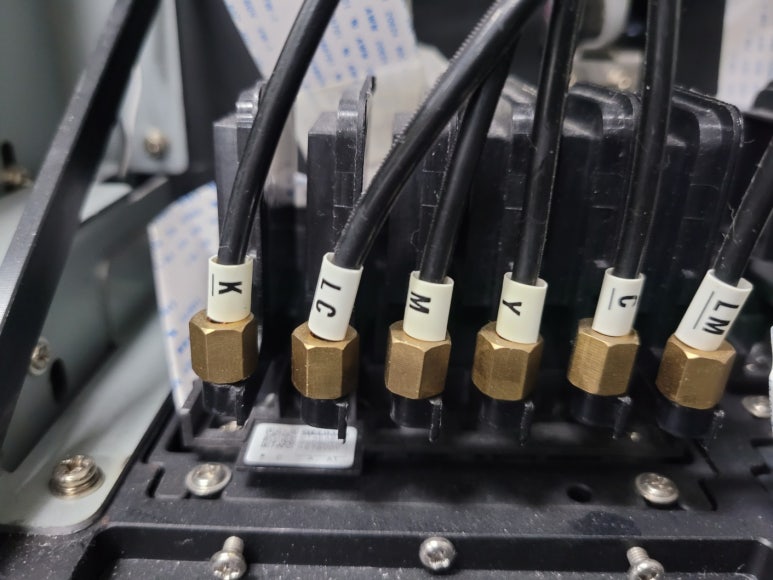

2. Damper Swap

변경 전, Damper 위치는 K C M Y Lc Lm이었고, Swap하고 나면, 아래 사진과 같이 K Lc M Y C Lm으로 변경됩니다.

Cyan 채널에서 줄밴딩이 나왔으니,
Cyan 채널을 헤드 상태가 양호한 Light Cyan 채널로,
Light Cyan은 Cyan 채널로 Swap합니다.

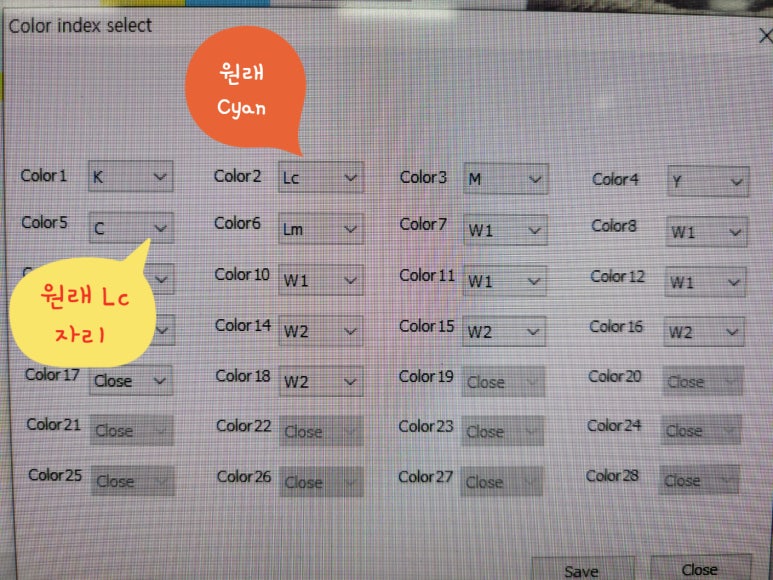

3. 프로그램에서 설정 변경

Software program에서, 변경된 Damper 위치에 맞게 K C M Y Lc Lm 순서를, K Lc M Y C Lm으로 변경합니다.

4. Inkload(pumping)와 cleaning

Damper 위치를 변경하면, print head 안에 있는 기존 잉크는 ink load(pumping)를 통해, 바뀐 잉크로 채워야 합니다.

Ink load(Pumping)는 폐 잉크통에서 잉크가 나오기 시작 후 10초 정도 유지하고 종료하면 됩니다.

Inkload(pumping) 후에는 반드시, 아래 작업 후 사용하셔야 합니다.

print head cleaning 진행
Nozzle pattern test를 통해 잉크 교체가 제대로 되었는지 확인
교체된 잉크로 제대로 출력되는지 ARTJET test file 인쇄 진행

III. Swap 채널로 Light Cyan을 선택한 이유 _ 단색칼라 줄밴딩 조치 팁

“Light Cyan에서 또 밴딩이 발생하지 않나요?”

물론 Light Cyan 계열이 많이 들어간 color 인쇄 시 동일하게 줄밴딩이 보입니다.
하지만 Light Cyan은 Cyan의 보조 칼라이기에, Cyan 잉크보다는 덜 사용합니다.
Lc Lm은 CMYK 4색 중, Cyan과 Magenta가 잘 표현하지 못하는 옅은 Cyan, 옅은 Magenta를 좀 더 자세히 인쇄하기 위한 보조 칼라입니다.

Light Cyan 농도 영역

Ai image file로 Cyan(혹은 Magenta) 색상을 0%에서 100% 그라데이션으로 인쇄할 때,
0%~35% 영역까지는, Light Cyan ink만 인쇄되고,
35%~55% 영역에서는 Light Cyan과 Cyan ink가 같이 토출되면서 그라데이션을 표현하고,
55% 이후 영역에서는 Cyan만 인쇄됩니다.
Cyan 비교 Light Cyan은 상대적으로 적게 사용하기에, 한 노즐이 빠지거나, 사선 분사가 되어도 Cyan 비교 줄밴딩이 덜 보이게 됩니다.
이런 이유로 맞교환 채널로 Light Cyan 채널을 선택했습니다.

하지만, 만약 그 옅은 색상, 즉 Light Cyan이 주가 되는 Solid color면, 그 color에서 줄밴딩이 나옵니다.
