양방향 인쇄시 헤드 높이의 중요성

지금까지 UV Printer 관련,

잉크 공급 문제 24편,
헤드 기본 지식 9편,
실제 발행했던 헤드 문제와 해결 12편을 정리했습니다.

관련 정보는 맨 마지막 section에서 링크를 통해 확인하실 수 있습니다.

지금은 기구 관련 문제에 대해 설명 드리고 있습니다.

1. “X축에서 따다닥 소리가 나요”
2. “평판 특정 구간에서만 밴딩이 나와요”

오늘은, 양방향 인쇄 시 헤드 높이의 중요성에 대해 말씀드리겠습니다.

I. 증상 _양방향 인쇄시 헤드 높이의 중요성

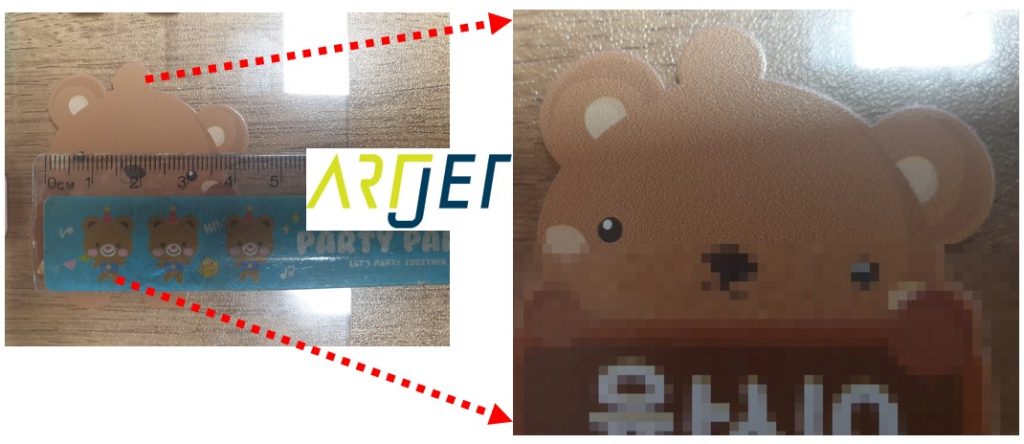

1. 이미지가 거칠어 보임 _양방향 인쇄시 헤드 높이의 중요성

단방향 인쇄와 양방향 인쇄는 이미지 품질 차이가 날 수 밖에 없지만, 양방향 인쇄 시 평소보다 이미지가 거칠게 인쇄되었습니다.

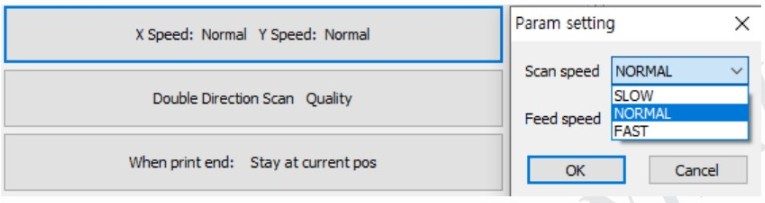

2. 인쇄 모드 _양방향 인쇄시 헤드 높이의 중요성

Head carriage speed 와 Feed speed, 둘 다 Normal

인쇄 방향 : Double direction(양방향 인쇄)

G mask : Quality 모드

전면 인쇄, 즉 white위에 Color 인쇄

II. 양방향 인쇄 거칠기 완화 과정 _양방향 인쇄시 헤드 높이의 중요성

1. 몇 가지 가정과 TEST _양방향 인쇄시 헤드 높이의 중요성

의심 1 배면인쇄(Color 위에 white 인쇄) 시 dot 떨어지는 Mask가 전면인쇄(White위에 color 인쇄)와 달라 거칠게 표현되나?

White위에 Color를 인쇄하는 전면 인쇄와 Color위에 White가 인쇄되는 배면인쇄 품질을 비교했으나 똑같이 이미지가 거칠었습니다.

의심 2 White를 농도를 줄여 얇게 인쇄하면, white의 울퉁불퉁한 면이 고르게 되어 좀 더 image quality가 좋아지지 않을까 ?

White 농도를 조절해 인쇄했지만 이미지 quality는 동일했습니다.

의심 3 아크릴 높이 편차 때문에 양방향 값이 틀어지는 건가 ?

아크릴이 1.55t고, 어떤 곳은 1.51t, 어떤 곳은 1.58t.
0.1mm 정도 차이 났지만, 이미지 거칠기는 전체적으로 동일했습니다.

의심 4 혹시 인쇄할 때 높이가 지나치게 높아서 그런가. 좀 내려볼까, 아니면 좀 더 올려볼까?

아크릴 두께가 1.5t라서, Z축 높이를 1.5mm으로 입력해서 인쇄했는데,

Z축 높이를 0.1mm을 낮추어 1.4mm, 0.1mm을 높여 1.6mm으로 조정해 인쇄했으나 동일하게 이미지가 거칠게 표현되었습니다.

No.5 ‘pet film에는 잘나오는데,,, 왜 아크릴에만 인쇄하면,, 이미지가 거칠어지지?’

1.4mm, 1.5mm 1.6mm 다른 높이로 인쇄된 이미지를 확대경으로 자세히 보니, 글씨 끝나는 부분이 약간씩 이중으로 인쇄되었습니다.

보통 소재와 헤드 간격이 작을 수록 양방향 인쇄 품질이 좋은데, 1.4mm 높이보다 1.6mm 높이에서 글자 끝나는 부분이 좀 더 깔끔했습니다.

혹시나 하는 마음에, Z축 높이를 1.7mm로 인쇄했는데, 글자가 더 깔끔하게 인쇄되었고,

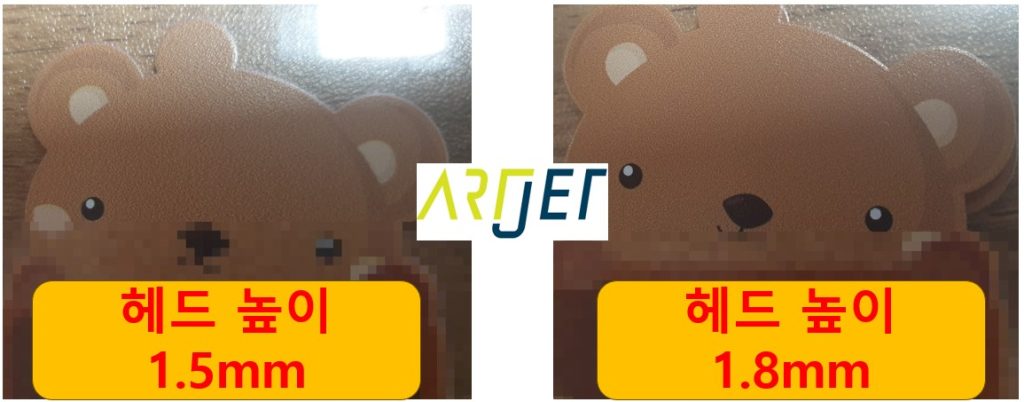

0.1mm 더 높여 1.8mm로 인쇄하니 아래 사진과 같이 image 품질이 좋아졌습니다.

2. 양방향 인쇄 시 주의 사항 _양방향 인쇄시 헤드 높이의 중요성

소재와 헤드 간격이 양방향 offset값을 셋팅했던 높이인지 확인

보통 양방향 offset값은 소재와 헤드 간격이 1.2mm 상태에서 맞추게 됩니다. 이 간극을 stand off라고 합니다.

양방향 offset값이 stand off, 1.2mm에서 맞추었기에, 실제 인쇄 시 소재와 헤드 gap이 1.2mm이면, 이미지가 곱게 표현되지만,

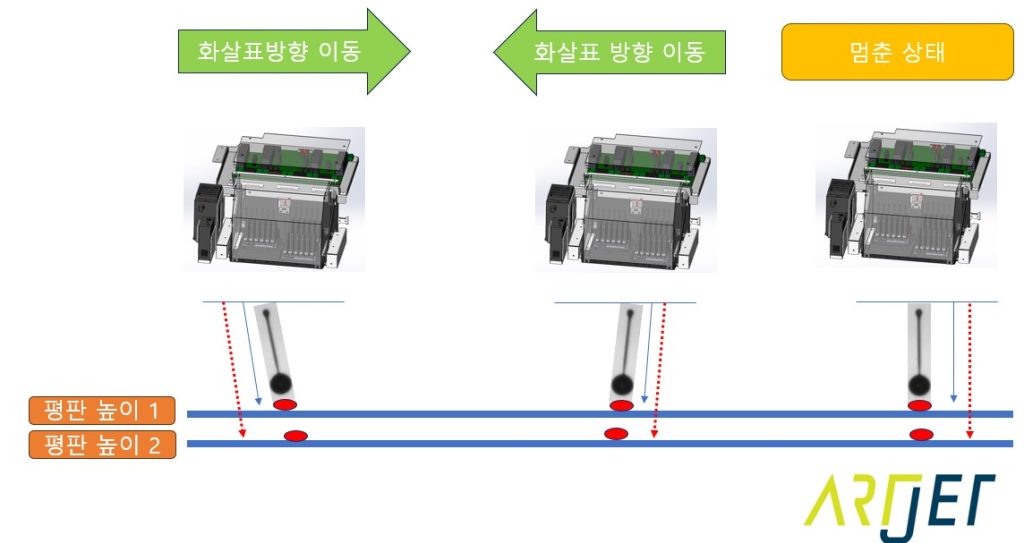

소재와 헤드 간격이 1.2mm가 아닐 경우 위 그림처럼 잉크가 떨어지는 타점이 변경되어 이미지가 거칠어집니다.

1.5t 아크릴에 인쇄하면 이미지가 거칠었던 이유는,

최초 stand off가 0.3mm 더 높은 1.5mm로 양방향 Offset값을 셋팅 했고,
실제 인쇄에는 stand off 1.2mm로 인쇄해, 양방향 offset값이 맞지 않아 나온 문제였습니다.

양방향 인쇄 시 특정 구간에서 이미지가 거친 이유

위 문제 해결 과정을 보면, 1.5mm보다 0.3mm 높은 1.8mm 높이로 했을 때 이미지가 곱게 나왔습니다.

즉 양방향 인쇄 시 stand off 간격이 0.1mm 혹은 0.2mm 차이가 나도 이미지 품질에 영향을 미칩니다.

평판 전구간 평활도가 일정하지 않기에, 어떤 구간에서는 stand off가 1.2mm이지만 어떤 구간은 1.2mm보다 높거나 낮을 수 있습니다.

이 때문에 양방향 인쇄 시 특정 구간에서 이미지가 거칠 수 밖에 없습니다.

양방향 인쇄할 때 이미지가 평소보다 거칠게 표현된다면, 실제 인쇄 소재에 양방향 offset 값을 점검 후 작업하는 게 가장 손쉬운 방법입니다.

전체 평판 구간의 수평도가 좋지 않으면, 구간별 이미지 거칠기는 차이 날 수 있음을 미리 알고 작업 진행하셔야 합니다.

그렇다고 4font text가 흐려지는 수준은 아닙니다.
