헤드 충돌 메세지가 사라지지 않아요
지금까지 UV Printer 관련,
관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.
지금은 기구 관련 문제에 대해 설명 드리고 있습니다.
5. 헤드 cleaning시 Wiper 높이가 높을 때 나오는 증상
6. “헤드 cleaning시 클리닝 wiper가 움직이지 않아요”
7. “software program을 연결하는데 다음 동작을 하지 않아요”
오늘은 헤드 충돌 방지 장치에 대해 설명 드리겠습니다.
I. 일반적인 헤드 충돌 방지 장치 _헤드 충돌 메세지가 사라지지 않아요
1. 역할 _ 헤드 충돌 메세지가 사라지지 않아요
헤드 충돌 방지 장치는 헤드가 소재에 부딪히기 전, X축 움직임을 즉각적으로 멈추어, 헤드를 보호하기 위한 보조 장치입니다.
이렇게 헤드 충돌 방지 장치가 활성화 되면, 현재 작업 중인 인쇄는 다시 시작해야 합니다.
일반 잉크젯 보다, 유독 UV Printer에 헤드 충돌 방지 장치가 장착된 경우가 많습니다.
헤드 충돌 방지 장치가 UV Printer에 유독 많은 이유는 하기와 같습니다.
다양한 높이의 인쇄 소재
- 일반 Roll to roll 잉크젯은 소재 두께가 비슷해 헤드 높이를 조절하는 폭이 미세하나
- UV Printer는 다양한 높이의 소재에 인쇄하기에 헤드 높이를 그 때마다 조정해야 함
- 간혹 작업자 실수로, 헤드 높이 조정 없이 인쇄를 진행해 소재와 헤드가 crash되는 경우가 발생함
- 이를 방지하고자 보조 장치로 헤드가 소재가 충돌하기 전 X축 움직임을 멈추게 하는 헤드 충돌 방지 장치가 생기게 됨
UV 빛에서 나오는 열
- UV Printer는 잉크가 소재에 떨어지자마자 자외선(UV)에 의해 잉크가 굳게 됩니다.
- LED가 보편화 되기 전에는 수은 램프를 사용했고 같은 공간에 5초 이상 멈추었을 때, 불이 날 정도로 열이 심했습니다.
- 열에 약한 소재는 인쇄 중 반복되는 UV 열에 의해 Vacuum으로 흡착 되어있는 소재를 휘게 만들어, 인쇄 중 헤드가 소재에 긁히는 문제가 발행했습니다.
- 헤드가 지속적으로 소재를 긁고 지나가는 걸 방지하고자 헤드 충돌 방지 장치가 생기게 되었습니다.
- 지금은 LED가 보편화 되어 UV 열 문제가 많이 완화되었지만, LED 열이 완전히 사라진 게 아니기에 아직까지 헤드충돌 방지 장치는 유용합니다.
Vaccum 혹은 sucion의 한계
- Vacuum이라는 게, 빈 홀이 모두 막히면 힘이 강하지만, 빈 홀이 몇 개라도 open 되어 있으면 소재를 잡고 있는 힘은 약해집니다.
- 인쇄 중 가해지는 UV 열은 소재를 휘게 만들어, Vacuum으로 잡지 못한 곳의 소재가 위로 뜨면서 헤드와 부딪치는 문제가 많았습니다.
- 이 목적 또한 헤드 충돌 방지 장치를 만들게 된 원인입니다.
2. 보조 장치일 뿐 _헤드 충돌 메세지가 사라지지 않아요
헤드 충돌 방지 장치가 있다고 모든 경우에 헤드를 보호하는 건 아닙니다.
헤드 충돌 장치는 헤드 밑면 보다 약간 밑으로 내려와 헤드 충돌 전 움직임을 멈추는 거고,
만약, 소재 두께가 100mm 일 때, 헤드 높이를 5mm으로 하고 인쇄 했을 때, 헤드 carriage 자체가 소재에 충돌하는 건 막지 못합니다.
또한 Print head와 Anti crash 중간 애매하게 걸린 높이 차는 헤드 충돌 방지 장치로 잡아낼 수 없습니다.
이렇듯 헤드 충돌 방지 장치는 헤드 보호를 위한 보조장치입니다.
보조 장치이지만, 실제적으로 헤드 보호에 큰 역할을 합니다.
II. ARTJET UV Printer _헤드 충돌 메세지가 사라지지 않아요
1. 작동 원리 _ 헤드 충돌 메세지가 사라지지 않아요

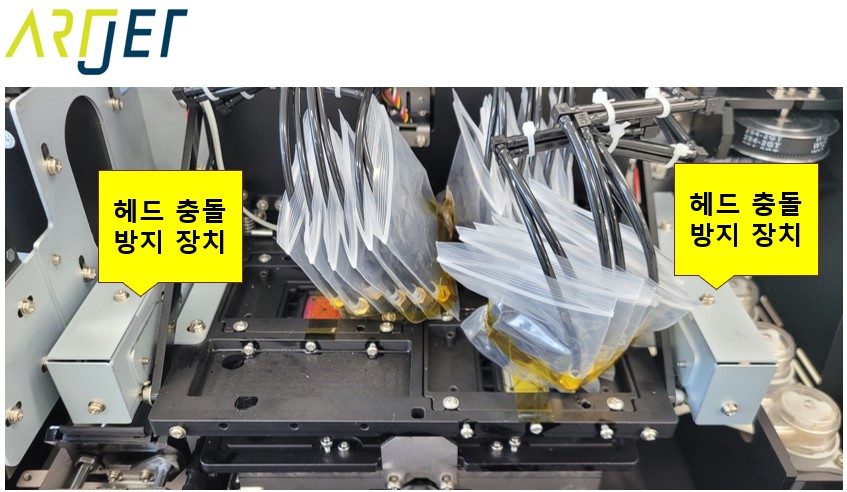

Print head carriage 양옆 은색 박스에 각각 하나 씩 두 개입니다.
오른쪽에서 왼쪽으로 갈 때, 무언가 걸리게 되면 멈추게 되고,
반대로 왼쪽에서 오른쪽으로 갈 때, 무언가 걸리게 되면 멈추게 됩니다.
은색 박스 하단에 보면 봉이 있습니다.
인쇄 중 소재의 높이가 열이 되었던, Vacuum이 약하던, 휘어져 높게 올라온 곳에 이 봉이 부딪히면
움직이던 Head carriage는 봉이 올라간 자리에서 바로 멈추게 됩니다.
Head carriage가 멈추면, Software program에서 아래 Message가 뜨게 됩니다.
프린트 헤드 충돌 장치가 작동했고, 인쇄하고 있는 소재를 확인 후 조치하라는 내용입니다.
조치 순서는 하기와 같습니다.
- 인쇄 중인 소재를 평판에서 반드시 제거해, 평판에 아무것도 없게 합니다.
- 그런 후, 아래 message에서 “확인” 버튼을 누르면, 멈추어 있는 carriage가 움직이면서, Software는 다시 정상화 됩니다.
봉이 위로 올라가는 느낌은 하기 영상 참조하세요.
2. 헤드 충돌 메세지가 사라지지 않아요
가끔 헤드 충돌 방지 장치가 작동 후, Software message가 사라지지 않을 때가 있습니다.
확인을 눌러도 아래 message가 사라지지 않습니다.
헤드 충돌 방지 봉이 올라간 상태에서 release 되지 않았을 때, 이런 문제가 발생합니다.
계속 헤드 충돌 방지 시스템이 작동하고 있는 상태가 되어, SW를 다시 켜도 initializing이 되지 않습니다.
이때는 헤드 충돌 방지 봉을 손으로 위로 올렸다 내려주고 다시 시작하면 됩니다.
- 컴퓨터 자판에서 Ctrl + Alt + Delete를 눌러 작업 관리자에서 ARTJET software 강제 종료
- Touch panel에서 Power 버튼 Off
- 뒤 쪽 Main switch에서 전원 스위치 Off.
- 이 상태에서 X축 head carriage도 Y축 평판도 수동으로, 즉 손으로 밀면서 움직일 수 있습니다.
- Anti crash 봉이 손으로 만져질 수 있게, 평판을 뒤쪽으로 밀어 공간을 확보합니다.
- Anit crash 봉을 위로 올렸다 내려 주면서, 봉에 걸리 switch On 상태를 Off 상태로 만들어 줍니다.
- 양 쪽 모두 3~4번 반복 합니다.
- 이제 평판은 다시 중앙으로 위치 시키고, 헤드 carriage도 다시 평판 시작 구간에 위치 시킵니다.
- 평판과 head carriage를 이렇게 위치 시키는 이유는 각 축의 끝으로 가면 자칫 limit sensor를 지나쳐 software를 연결했을 때, error가 뜰 수 있기 때문입니다.
지금 설명 드린 내용은 하기 youtube 영상을 통해 보실 수 있습니다. .
