터치패널이 켜지지 않아요
지금까지 UV Printer 관련,
관련 정보는 해당 글을 click하시면 링크로 넘어갑니다.
잉크공급, 헤드, 기구 문제에 이어, 보드 혹은 Software 관련 발생했던 문제를 설명 드리고 있습니다.
2. “SW를 잘 못 만진 거 같아요. 초기값으로 복귀할 수 있나요?
오늘은 갑자기 터치패널 전원이 들어오지 않는 문제에 대해 설명 드리겠습니다.
I. 문제 _터치패널이 켜지지 않아요

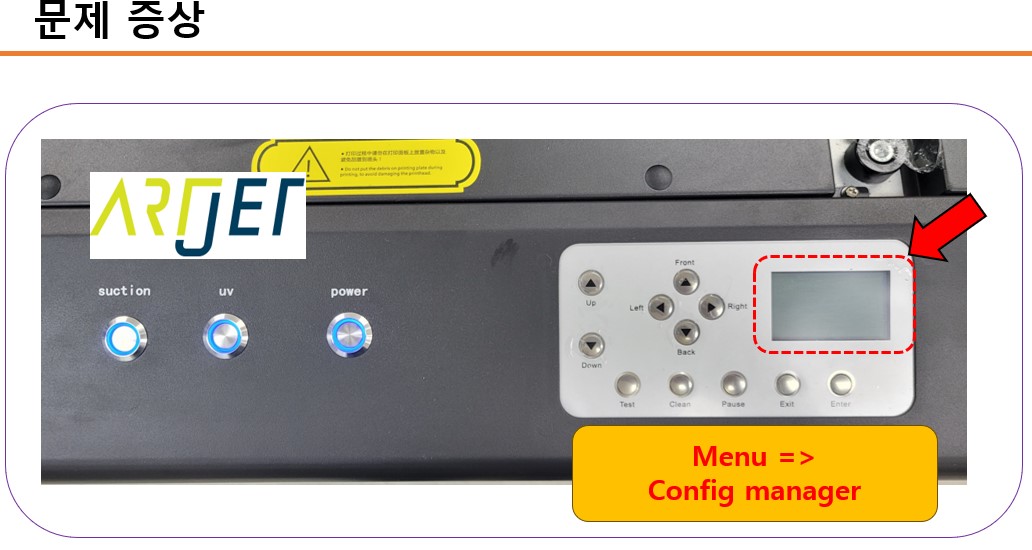

1. 증상 _터치패널이 켜지지 않아요
“ARTJET Software를 가동하면 Initializing하지 않고 Offline이라고 떠요”
“네? 혹시 USB 뺏다 다시 꽂아보세요. 하시기 전에, 프린터 전체 전원 끄고 다시 키시고요”
“그것도 해 보았고, USB는 다른 port에 꽂아보았는데, 해결되지 않네요”
2. 좀 더 확인하니 _터치패널이 켜지지 않아요
“대표님 혹 다른 증상은 없나요?”
“참, Vacuum도 LED lamp도 정상적으로 전원이 들어오는데, 터치패널에 전원이 들어오지 않네요. Power button에 불은 들어오고요”
“그럼 main board, 터치패널 보드, Main board와 터치패널을 연결하는 전선을 점검해야 하는데,,, 우선 터치패널의 전선만 뺏다 꽂아 보세요”
“팀장님, 해보았는데 해결되지 않네요”
II. 해결 _터치패널이 켜지지 않아요
1. Main board와 touch 패널 _터치패널이 켜지지 않아요
ARTJET 보드는 크게 하기와 같이 구성되어 있습니다.
- Main Board : 프린터 뒤면 장착된 보드, 주로 모션을 담당합니다.
- USB Board : 프린터 뒤면 장착된 보드, Ripping DATA를 받고, Carriage board로 DATA를 전송합니다.
- Carriage Board : Head carriage위에 있는 보드로, USB board로부터 ripping data를 받고 print head에 전달합니다.
- Touch Panel Board : 프린터 앞면 터치 패널 보드로 간단한 조작 버튼이지만, 본 보드가 문제되면 initializing이 되지 않습니다.
24Voltage가 Main Board에 들어가고, Main board 24Voltage는 Touch Panel Board에 전달되어, Touch panel board에 전원을 공급합니다.
Vacuum도 LED lamp도 제대로 전원이 들어온다는 건, Main board에 24 voltage가 제대로 전달되고 있는 상태입니다.
그러므로, Main board는 문제될게 없다는 제조사의 답변을 받았습니다.
점검해야 할 사항은, Control Panel Board에 전원을 넣어주는 전선과 Control Panel Board 자체!!
2. 한번도 문제 되지 않았던 Main board와 Touch panel board _터치패널이 켜지지 않아요
아무리 생각해도 한번도 문제되지 않았던 보드이기에, 좀 당황스러웠습니다.
갑자기 한 가지 의심되는 곳이 났고,
“대표님 안녕하세요?”
“안녕 못하죠. 하 하 하”
“혹시 Emergency button 눌렀다 다시 Release 해 보세요?”
“네?”
“예전, 장비 설치하러 갔을 때, 대표님 장비와 같은 증상이 있었습니다. Vacuum도 LED도 정상인데, Power button을 눌러도(버튼 불빛은 정상이고), 터치패널이 켜지지 않았던 적이 있어서요”
“예전 프린터 커버 제거한다고 Emergency button 전선 잘라서 테이프로 붙여 놓았는데,,,,”
“그럼 Tape 제거하고 연결상태 한번 점검해 보세요”
5분 후 고객님게서 전화를 주셨습니다.
“어떻하죠?,,, 바로 되네요”
“다행이네요 대표님”
“Tape으로 붙여 놓았던 게, 떨어져 있더군요”
결국, Emergency button이 활성화 되면서 24voltage를 차단한 상태였고, 다시 release 하면서 해결되었습니다.
