X축이 홈을 찾지 못하는 문제 — 기구 관련 문제 12편
증상 → 원인 가설 → 점검 순서 → 해결
✅ 이 글을 읽어야 하는 분
- Initializing 중 X축이 limit를 찍고 돌아오지 못하고 중간에서 멈추는 분
- 헤드 보드, 모션 보드, Linear scale reader를 교체해도 문제가 반복되는 분
- 알코올로 세척하면 잠깐 되다가 다시 같은 문제가 재발하는 분
- Linear scale reader 케이블 접속 불량을 의심해보고 싶은 분
- 원인을 찾기 힘든 간헐적 X축 오류를 겪고 있는 분
⚠️ 주의사항 (고가 부품 보호)
- 간헐적으로 되다 안되다 하는 증상은 부품 불량보다 케이블 접속 불량을 먼저 의심하세요. 알코올 세척 후 일시적으로 정상 작동한다고 해서 원인이 해결된 것은 아닙니다.
- Linear scale reader 케이블은 헤드 케리지 보드에 연결되는 커넥터이므로, 점검 시 케이블을 하나씩 살짝 당겨 헐거운 부분이 없는지 확인하세요.
- 보드류(헤드 보드, 모션 보드 등)를 교체하기 전에 케이블 접속 상태부터 점검하면 불필요한 부품 교체 비용을 줄일 수 있습니다.
- 전원이 켜진 상태에서 케이블을 만지지 말고, 반드시 전원을 끈 상태에서 점검하세요.
🧭 핵심 요약 (현장 판단)
- Initializing 중 X축이 limit 후 복귀하지 못하고 중간에서 멈춤 → 보드 불량보다 케이블 접속 불량 가능성부터 확인하세요.
- 헤드 보드·모션 보드·Linear scale reader를 순서대로 교체해도 해결되지 않는다면, Linear scale reader 케이블의 헤드 케리지 보드 연결부를 점검하세요.
- 케이블을 하나씩 살짝 당겨보아 힘을 조금만 줘도 쑥 빠지는 케이블이 있는지 확인하세요.
- 간헐적 오류(되다 안되다 반복)는 접촉 불량(붙었다 떨어졌다)의 전형적인 증상입니다.
📋 기구 관련 문제 — 시리즈 전체 목록
현장에서 발생한 기구 관련 문제를 순서대로 정리하고 있습니다. 편이 추가될 때마다 아래 목록이 업데이트됩니다.
12
X축이 홈을 찾지 못하는 문제 — Linear scale reader 케이블 접속 불량
X축이 홈을 찾지 못하는 문제 — Linear scale reader 케이블 접속 불량
오늘은 기구 관련 문제 열두 번째 시간으로, Initializing 중 X축이 홈을 찾지 못하고 중간에서 멈추는 문제에 대해 설명드립니다.
I. 문제 증상 — X축이 홈을 찾지 못하는 문제
금주 화요일 다섯 번째 리퍼 장비는 Z축 과부하 문제로 스트레스를 받고 있었고, 여섯 번째 장비는 잉크 바틀, 라인 청소 후 아무 문제 없이 장비가 켜질 줄 알고 Initializing 했는데, 아래와 같은 에러가 나왔습니다.
X축이 홈을 찾지 못하는 문제
Initializing되다가 X축이 limit를 치고 다시 돌아와야 하는데, 헤드 케리지가 X축 중간에 서면서 멈추고 위와 같은 error message가 나왔습니다.
- 혹시 X축 limit 센서가 문제인가 싶어 강제로 물질을 삽입해 다시 테스트했는데 동일 문제가 발생했습니다.
- 그리고 X축 Linear scale 문제인가 싶어 알코올로 세척하니 다시 작동했습니다. 그래서 해결된 줄 알고 있었는데,
- 또 동일 문제가 발생했습니다.
II. 문제 해결 과정 — X축이 홈을 찾지 못하는 문제
1. 진행했던 작업
- 헤드 보드 교체했으나 해결되지 않음
- 모션보드 교체했으나 해결되지 않음
- Linear scale reader 교체했으나 해결되지 않음
- Linear scale은 깨끗해서 문제 없을 것으로 예상되어 교체하지 않음
2. 문제 원인
결국 모든 걸 다 해보고 나서야, 아래 케이블 문제임을 나중에 알게 되었습니다.
X축이 홈을 찾지 못하는 문제
X축 모션 문제이기에, Linear scale reader를 다시 점검하기 시작했습니다.

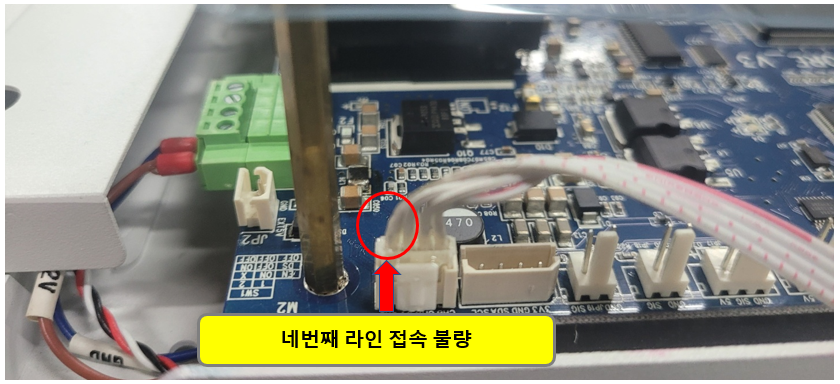

Linear scale reader 케이블은 헤드 케리지 보드에 연결됩니다.
이 연결 부위가 접속 불량이면…
선을 하나씩 잡아 뽑아 보았습니다. 맨 왼쪽 선이 힘을 조금 주었을 뿐인데 쑥 빠졌습니다.
결국 이 선이 붙었다 떨어졌다 해서 되다 안되다 했던 문제였습니다.
