프로그램 연결이 안돼요 — 기구 관련 문제 (7편)
증상 → 원인 가설 → 점검 순서 → 해결
✅ 이 글을 읽어야 하는 분
- 프린터 프로그램을 켰을 때 initializing 중 멈추는 분
- 웅 소리는 나지만 다음 동작이 진행되지 않는 분
- Capping station이 위로 올라가지 못하는 증상을 겪고 있는 분
⚠️ 주의사항 (고가 부품 보호)
- Capping station 고정 나사 해제는 간단합니다. 만약 풀려있지 않으면 직접 푸시면 됩니다.
- Capping station 모터를 수동으로 조작할 경우, 반드시 Main switch를 Off한 상태에서 진행하세요.
- 강제로 모터를 돌리거나 과도한 힘을 가하면 모터 또는 기어 손상이 발생할 수 있습니다.
🧭 핵심 요약 (현장 판단)
- Initializing 중 멈춤 → Capping 고정 plate 위치 확인
- 고정 plate가 엉뚱한 위치 → plate 나사 풀고 프로그램 재 연결
- 모터가 limit까지 내려간 경우 → Main Off 후 수동으로 중간 지점 복귀 → 프로그램 재가동
UV Printer 기본 지식 · 문제 해결 · 제작 가능 상품 정리
지금까지 UV Printer 관련 내용을 아래처럼 정리했고, 항목을 클릭하면 해당 글로 이동합니다.
1) 잉크 공급
클리닝/펌핑을 포함한 잉크 공급 문제로 발생한 인쇄 오류 23편 정리
2) 헤드 관련 문제
헤드 교체 방법부터 헤드 관련 발생했던 문제 12편 정리
헤드를 더 깊게 공부하고 싶은 분: 헤드 기본 지식 9편
3) 전자 보드 / Software 문제 관련
4) RIP 관련
5) UV 프린터로 만들 수 있는 상품
📋 기구 관련 문제 — 시리즈 전체 목록
현장에서 발생한 기구 관련 문제를 순서대로 정리하고 있습니다. 편이 추가될 때마다 아래 목록이 업데이트됩니다.
07프로그램 연결이 안돼요 — Capping 고정 plate 위치 문제 (현재 글)
오늘은 기구 관련 문제 일곱 번째 시간으로, 프린터 프로그램이 연결되지 않았던 문제에 대해 설명합니다.
I. 문제 증상 — 프로그램 연결이 안돼요
간혹 프린터 셋팅하다가, 하기 고정 plate가 제 위치로 가지 못해, initializing(시동)할 때 차후 동작을 못할 때가 있습니다.
무언가 웅 소리는 나지만 그 다음 동작을 하지 못하고 프로그램은 그 상태에서 멈춰 있습니다.
프로그램 연결이 안돼요
프린터 프로그램을 키면, 통신과 각 축이 제대로 작동하는지 점검을 합니다.
- 통신이 제대로 되는지, X,Y,Z축 원점을 점검하고, wiper와 capping station 원점도 점검하게 됩니다.
- 하지만 간혹 특정 동작에서 멈추고, 그 다음 동작을 하지 않을 때가 있습니다.

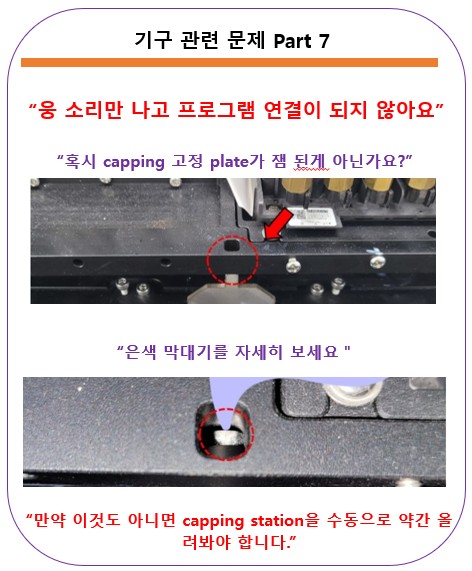

- 그 중 하나가 아래 사진처럼 Capping 고정 plate(은색 막대기)가 엉뚱한 위치에 있어, capping station이 위로 올라가지 못하는 경우입니다.
프로그램 연결이 안돼요
II. 문제 해결 — 프로그램 연결이 안돼요
1. 간단한 해결책
아래 사진의 capping station 고정 plate를 풀어 주고, 다시 software를 연결하면 문제는 해결됩니다.
프로그램 연결이 안돼요
또한 capping station 모터가 limit까지 내려가서 동작을 하지 않은 경우가 있습니다.
- 이 때는 모든 Main switch까지 Off한 상태에서,
- capping station 모터를 수동으로 돌려 중간 지점에 놓고 다시 프로그램을 가동하면 문제가 해결됩니다.
프로그램 연결이 안돼요
2. Capping station 고정 나사를 풀어도 되나요?
지금 설명 드리는 내용은 소비자가 해야 되는 사항은 아닙니다.
Capping station 고정 plate 역할을 설명하기 위해 말씀 드립니다.
- 장비 포장을 뜯고 처음으로 해야 하는 두 가지 사항이 있습니다.
- 첫 번째로 아래 그림처럼 Head carriage 고정 plate를 제거합니다.
- 이송 중 헤드 carriage가 움직여 발생할 수 있는 문제를 방지하고자 head carriage를 움직이지 않게 하는 고정 plate입니다.
프로그램 연결이 안돼요
- 그리고 두 번째는 위에 설명 드린 capping 고정 plate, 나사를 풀어 줍니다.
- Capping station 고정 plate를 풀지 않아도 크게 문제되지 않으나, 위에서 설명 드린 프로그램 initializing시 잼이 되어 다음 동작을 진행하지 못할 수 있기 때문입니다.
- 그리고, 이 capping station 고정 나사는 장비 셋팅 후 소비자 site로 이동 전, 다시 조여지게 되고, 이송 후에는 다시 나사를 풀게 됩니다.
프로그램 연결이 안돼요
Capping station 고정 plate의 의미
- Capping station 고정 plate는 장비 설치가 완료되면 풀게 되고, 이후 소비자가 직접 해야 할 건 없습니다.
- 하지만, 장비를 이송 설치해야 하는 우리 입장에서는 이송 중 capping station이 움직이면, cleaning도 pumping 위치도 다시 잡아야 하는 번거로움이 있기에, 중요한 기능이기도 합니다.
III. ARTJET UV Printer
ARTJET UV 프린터를 5년 이상 판매 및 유지보수하면서 가장 중요하다고 느낀 점이 있습니다.
제품 안정성 다음으로 중요한 것은 트러블슈팅 데이터 축적입니다.
어떤 장비든 사용 환경, 작업 조건, 사용자 숙련도에 따라 문제가 발생할 수 있습니다. 실제 생산 현장에서 중요한 것은 “문제가 아예 없는 장비”가 아니라,
문제가 생겼을 때 얼마나 빠르게, 얼마나 정확하게 원인을 찾고 해결할 수 있는가 입니다.
ARTJET은 현장에서 발생한 실제 문제 데이터를 지속적으로 수집하고 정리하여, 더 빠르고 정확한 문제 해결을 지원하고 있습니다.
