- 두 개 이미지를 하나의 소재에 한번에 인쇄하고 싶은 분
- 매번 일러스트프로그램에서 이미지를 합치는 작업이 번거롭게 느껴지는 분
- Sai Flexi Rip의 [네스트] 기능이 무엇인지 처음 알게 된 분
- 소재 사이즈에 맞게 두 이미지 크기를 조정하면서 배열하고 싶은 분
- 인쇄 소재를 최대한 효율적으로 활용하고 싶은 분
- [네스트] 기능은 두 개 이상의 이미지를 같이 선택했을 때만 활성화됩니다. 이미지를 하나만 선택하면 버튼이 비활성 상태입니다.
- 작업 편의성을 위해 Flatbed 사이즈를 실제 소재 사이즈로 먼저 변경하는 것을 권장합니다. 소재 사이즈를 초과하는지 바로 확인할 수 있어 실수를 줄일 수 있습니다.
- [마진 조정]으로 X, Y 시작점을 설정하는 기능은 정상 작동하지 않는 경우가 있습니다. 이미지 위치 조정은 마우스로 직접 끌어서 이동하세요.
- 이미지 사이즈 조정 시 소재 인쇄 가능 영역을 초과하지 않도록 반드시 확인 후 Ripping을 진행하세요.
- 기능 위치 → Rip SW에서 두 이미지 동시 선택 → [네스트] 버튼 활성화
- Flatbed 사이즈 → 소재 실제 사이즈로 변경하면 인쇄 영역 초과 여부 한눈에 확인 가능
- 이미지 배열 → 각 이미지 크기 조정 후 마우스로 드래그해 위치 설정
- [마진 조정] X, Y 시작점 설정 → 정상 작동 안 될 수 있음, 마우스 이동으로 대체
- 효과 → 일러스트 파일 합치는 작업 없이 Rip에서 바로 두 이미지 한번에 인쇄 가능
I. Rip에서 두 이미지를 합칠 수는 없나요? — 두 이미지를 Rip에서 한번에 인쇄하기
업체 대표님의 문의
ARTJET을 1년 넘게 사용하신 대표님이 갑자기 전화를 주셨습니다.
“팀장님 Rip SW에서 이미지를 합쳐서 같이 인쇄하는 기능이 있나요?”
“대표님 그런 기능은 없는 거 같은데요. 그냥 일러스트프로그램에서 두 개 이미지 합치면 되잖아요?”
“그것도 시간이 소비되는 거라, Rip 프로그램에서 바로 합치면 좋을 거 같아서요”
“한번도 사용해 본 적 없어서,,,,”
“네 알겠습니다.”
그리고 한 30분 후 다시 전화를 주셨습니다.
“팀장님 찾았어요, Rip에서 두 개 이미지 선택하면 [네스트] 버튼이 활성화되고, 거기서 하면 되네요. 나중에 블로그 올리라고 말씀드려요^^”
한 개 이미지만 인쇄하기에는 너무 큰 아크릴
- 보통 아크릴을 주문할 때, 585 x 300mm 사이즈로 커팅을 요청해 받습니다.
- 아크릴에 사진 두 장 인쇄해야 하는데,
- 평소 같으면, 첫 번째 이미지 인쇄 후, 두 번째 이미지는 X, Y 시작 위치만 조정해 인쇄했을 겁니다.
하지만 대표님께서 이야기 한 네스팅 기능이 생각났고, 한번 해보기로 마음 먹었습니다.
아크릴, 이미지 사이즈는 하기와 같습니다.
- 아크릴 사이즈 585 x 300mm
- 첫 번째 이미지 212 x 141mm
- 두 번째 이미지 370 x 493mm
- 아크릴 사이즈 585 x 300mm에 두 개 이미지를 한번에 인쇄하는 것!!
- 단 이미지 인쇄 사이즈는 아크릴 전체 size(585 x 300mm)에 맞추어 조정할 계획입니다.
II. 실제 작업해 보기 — 두 이미지를 Rip에서 한번에 인쇄하기
1. 인쇄 할 두 개 이미지 Rip SW에 불러오기
1_1. 인쇄 할 1번 이미지, 2번 이미지를 Rip SW로 loading합니다.

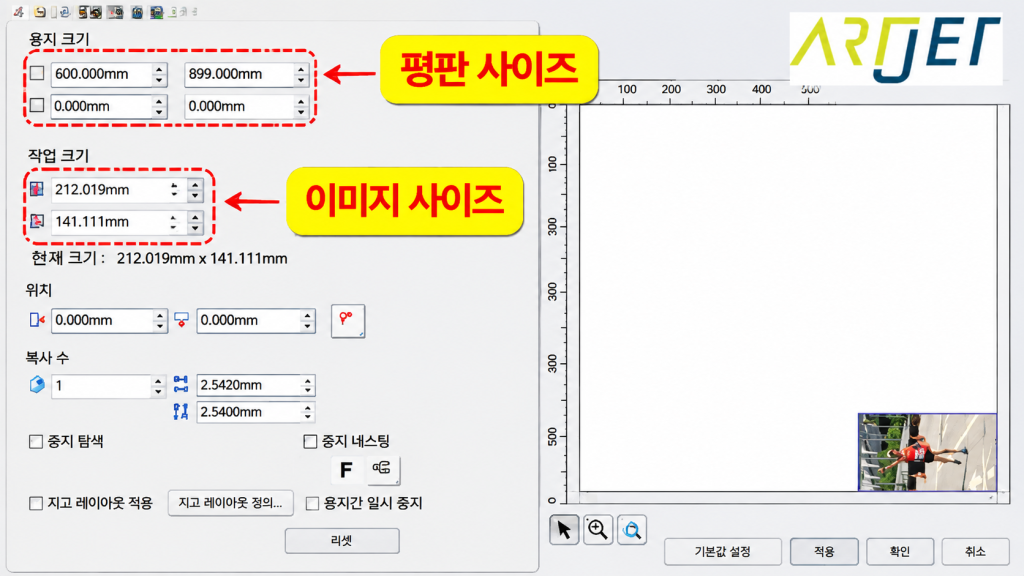

- 이미지 1번은 Size는 212 x 141mm입니다.
-

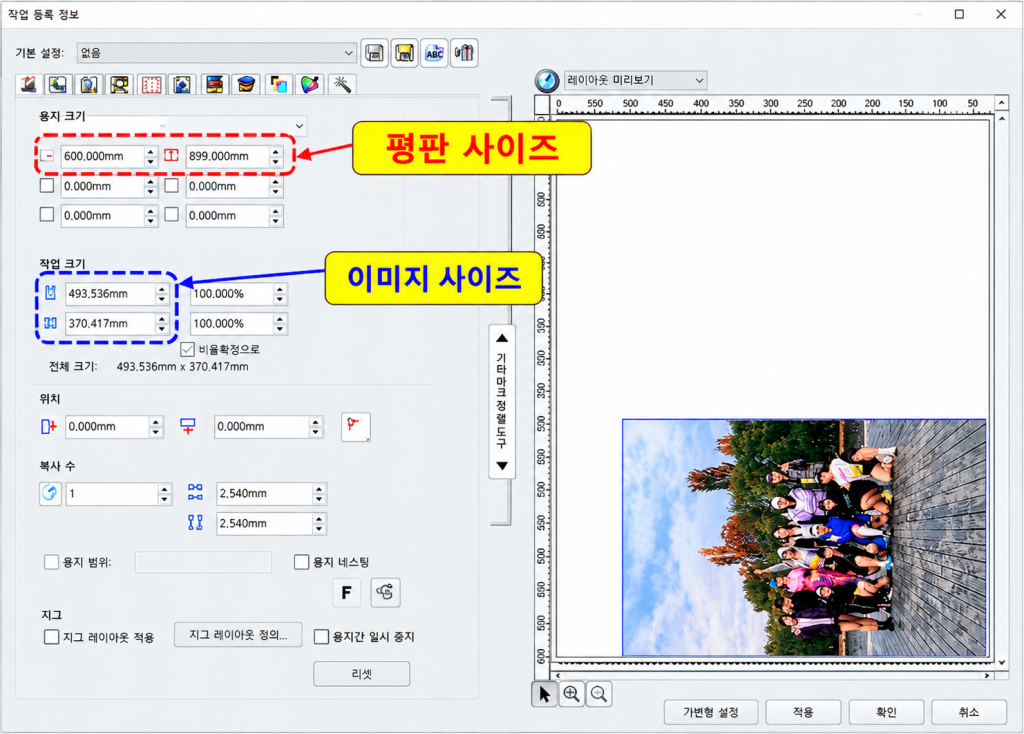

두 이미지를 Rip에서 한번에 인쇄하기 - 이미지 2번은 Size는 370 x 493mm입니다.
-
두 이미지를 Rip에서 한번에 인쇄하기

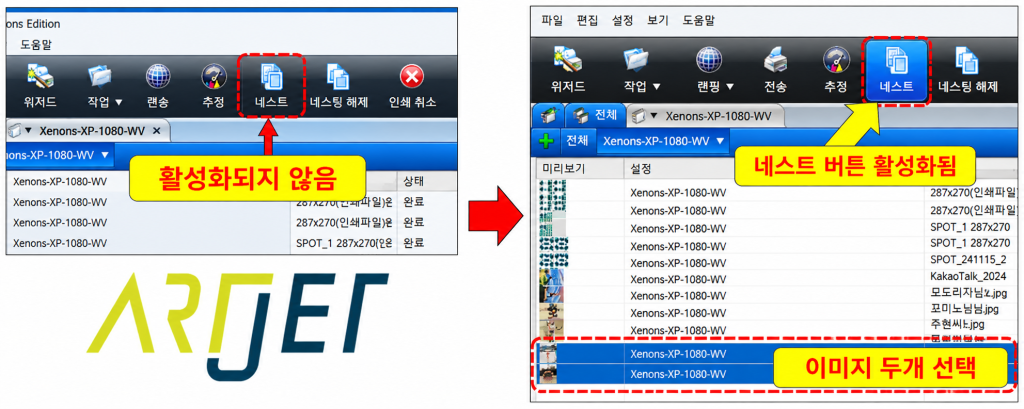

1_2. Rip SW에 loading된 이미지 1번과 2번 이미지를 같이 선택하면 아래 사진에서 오른쪽과 같이 [네스트] 버튼이 활성화 됩니다.
-
두 이미지를 Rip에서 한번에 인쇄하기
2. [네스트] 창에서 이미지 배열하기

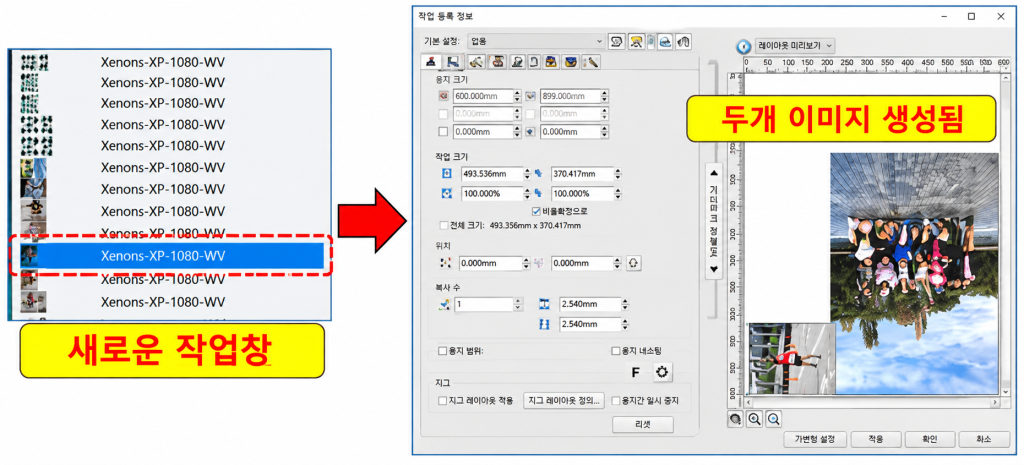

2_1. [네스트] 버튼을 누르면 생기는 새로운 작업창
- [네스트] 버튼을 누르면, 아래 왼쪽 사진과 같이, 새로운 이미지가 Rip 작업 대열에 하나 생깁니다.
- 그 작업을 클릭하면, 오른쪽 사진과 같이 두 개 이미지가 같이 나오면서 새로운 작업창이 나오게 됩니다.
-
두 이미지를 Rip에서 한번에 인쇄하기

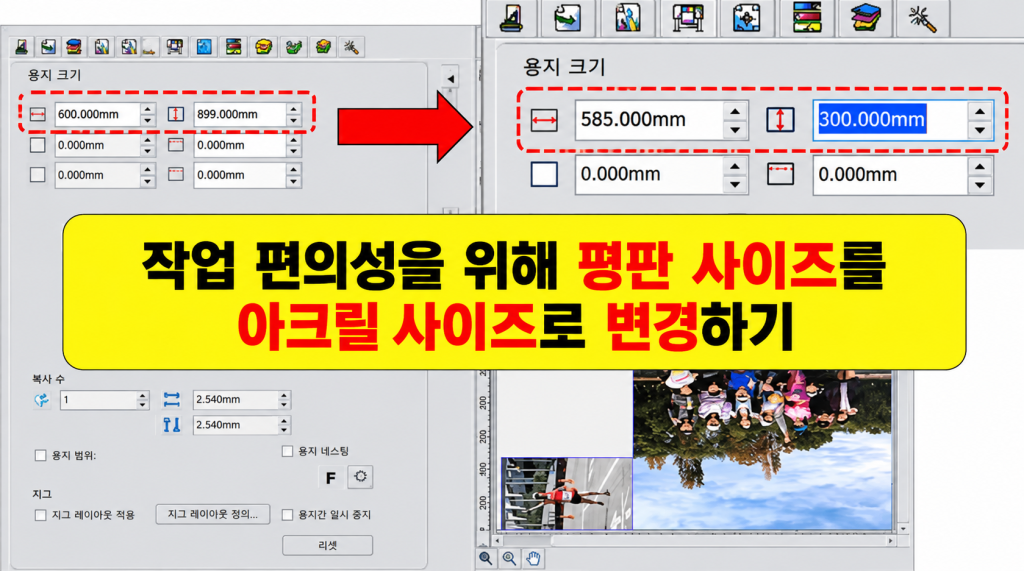

2_2. 작업 편의성을 위해 Flatbed size를 아크릴 소재 Size로 설정하기
- 출력 편의성을 위해, Flat bed 인쇄 가능 사이즈를 600 x 900mm 원래 값에서 아크릴 Size, 즉 인쇄 하고자 하는 소재 사이즈 585 x 300mm으로 변경합니다.
- 변경하지 않아도 크게 문제되지 않습니다.
- 하지만, flatbed 사이즈를 소재 최대 size 585 x 300mm로 설정하면, 두 개 이미지를 합쳤을 때, 전체 size를 벗어나지 않는지 한번에 알 수 있기에 편리합니다.
-
두 이미지를 Rip에서 한번에 인쇄하기

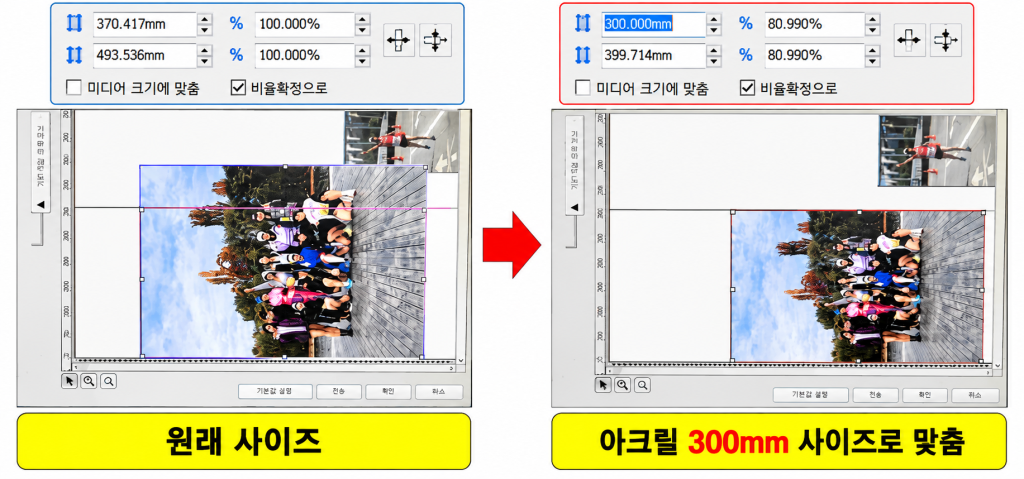

2_3. 각 이미지를 선택해 인쇄 사이즈 조정하기
- 이미지를 선택 후 적정 size로 조정해 아크릴 사이즈로 설정한 585 x 300mm 안으로 들어올 수 있게 만듭니다.
- 그리고 인쇄 영역을 벗어난 이미지는 마우스로 끌어 옮기면 됩니다.
- 이미지 마우스 이동은 아래 짧은 영상을 참조하시면 됩니다.
- ARTJET UV Printer Application 37 _ Rip에서 두가지 이미지 혼합해서 인쇄하기
- 이렇게 배열이 완료 후, Ripping을 하면, Sai Flexi rip에서 두 개의 이미지 file을 합쳐서 한번에 인쇄가 가능하게 됩니다.
- 아래와 같이 인쇄 완료되었고, 각 이미지 개별 커팅 후 사진입니다.
참고로 각 이미지 사이즈 조정 말고, X, Y 시작점을 설정하는 [마진 조정]은 잘 작동되지 않는 거 같습니다.
항상 필요한 기능은 아니겠지만 인쇄 소재에 이미지 사이즈를 맞추기 위해 두 개 파일을 일러스트프로그램 혹은 포토샵에서 작업하는 시간보다, Rip software를 통해 비슷한 기능을 구현할 수 있기에 시간을 절약할 수 있는 거 같습니다.
