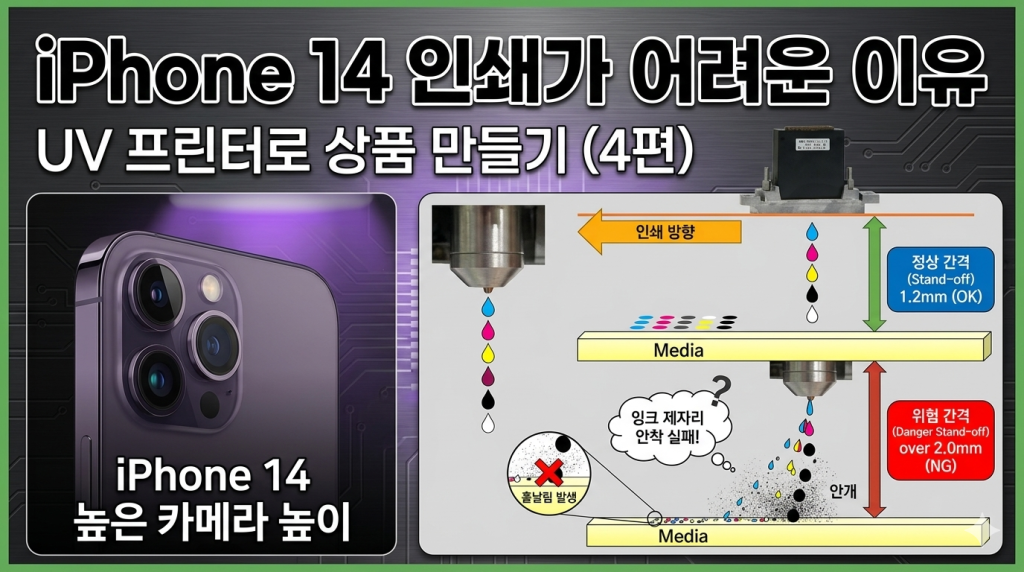

I phone 14 인쇄가 어려운 이유 — UV 프린터로 상품 만들기 (4편)
✅ 이 글을 읽어야 하는 분
- iPhone 14처럼 카메라 돌출이 높은 케이스에 UV 인쇄를 시도하려는 분
- 헤드와 소재 간격(Stand off)이 인쇄 품질에 미치는 영향을 이해하고 싶은 분
- Stand off가 높을 때 잉크가 옆으로 번지거나 줄이 생기는 원인이 궁금한 분
- 장시간 높은 Stand off로 인쇄 시 노즐 막힘이 발생하는 이유를 알고 싶은 분
- 폰 케이스 인쇄 사업을 검토 중이거나 현재 운영 중인 분
⚠️ 주의사항
- Stand off 최적값은 1.2mm이며, 1.5mm까지는 허용 범위입니다. 그 이상 높아지면 잉크가 제 위치에 떨어지지 않아 인쇄 품질이 확연히 떨어집니다.
- Stand off가 높으면 White 잉크가 특히 심하게 번집니다. 안료가 무겁고 도포량이 많기 때문입니다.
- 장시간 높은 Stand off로 반복 인쇄하면 날아다니는 잉크 방울이 노즐 표면에 붙어 경화되고, 클리닝으로도 회복되지 않을 수 있습니다.
- iPhone 14 케이스 인쇄 시 지그로 여러 개를 동시 인쇄하면 공기 와류로 시작점이 틀어질 수 있어, 한 개씩 인쇄하는 것을 권장합니다.
🧭 핵심 요약 (현장 판단)
- iPhone 14 카메라 돌출 높이 때문에 Stand off를 높게 설정해야 하고, 그로 인해 인쇄 품질이 떨어진다.
- 잉크 jetting 속도는 7m/s이지만, 거리가 멀어지면 속도가 줄고 잉크 방울이 쪼개져 공기 와류에 영향을 받는다.
- 쪼개진 잉크 방울이 노즐 표면에 붙으면 → 사선 분사 → 밴딩 발생 → 더 쌓이면 노즐 완전 막힘으로 이어진다.
- 가능하면 iPhone 14처럼 Stand off가 큰 소재는 피하거나, 카메라 부분을 분리 가능한 케이스를 사용하는 것이 현실적이다.
- 사용하는 Print head 종류에 따라 일부 인쇄는 가능하지만, 불량률이 높고 헤드 수명에 악영향을 준다.
UV Printer 기본 지식 · 문제 해결 · 제작 가능 상품 정리
지금까지 UV Printer 관련 내용을 아래처럼 정리했고, 항목을 클릭하면 해당 글로 이동합니다.
1) 잉크 공급
클리닝/펌핑을 포함한 잉크 공급 문제로 발생한 인쇄 오류 23편 정리
2) 헤드 관련 문제
헤드 교체 방법부터 헤드 관련 발생했던 문제 12편 정리
헤드를 더 깊게 공부하고 싶은 분: 헤드 기본 지식 9편
3) 전자 보드 / Software 문제 관련
4) 기구 관련 문제
5) Sai Flexi Rip 설치, Spot color, 문제와 해결
📋 UV 프린터로 상품 만들기 — 시리즈 전체 목록
UV 프린터로 제작 가능한 상품별 인쇄 방법을 순서대로 정리하고 있습니다. 편이 추가될 때마다 아래 목록이 업데이트됩니다.
UV Printer로 만들 수 있는 상품에 대해 설명 드리고 있습니다.
오늘은 소재와 헤드 간격이 높으면 인쇄가 제대로 되지 않는 이유에 대해 설명 드리겠습니다.
I. 결론부터 말씀 드리면 — I phone 14 인쇄가 어려운 이유
1. 헤드와 소재 간격, Stand off
- 소재와 print head의 간격, 영어로는 stand off라는 표현을 쓰고, 그 stand off 최적 값은 1.2mm입니다.
- 1.5mm까지는 크게 변화 없지만, stand off가 커질수록 소재에 떨어지는 잉크 위치는 제 위치에 떨어지지 않게 됩니다.
- I phone 14 핸드폰 카메라 높이로, UV Printer로 인쇄하려면 stand off를 높게 셋팅해야 합니다.
2. 하지만, stand off 높으면,
- 잉크가 옆으로 번지는 현상이 발생하고, 특히 잉크 도포량이 많고, 안료가 무거운 white ink가 좀 더 심하게 옆으로 날립니다.
- White도 color도, 제 위치에 떨어지지 못하니, white에 줄이 보일 수 있고, color로 표현되는 이미지 또한 거칠게 보입니다.
- Stand off가 해당 print head의 최대치를 벗어나는 경우, 잉크 떨어지는 위치가 공기 와류로, 아예 다른 곳으로 떨어지게 됩니다.
- Stand off가 높은 상태에서 장시간 인쇄 할 경우, print head nozzle이 부분적으로 막힐 수 도 있습니다.
- 어떤 print head를 사용하느냐? 에 따라 그나마 상품을 만들 수 있지만,
- 인쇄 품질은 확연히 떨어지며, 인쇄 불량 율 또한 높아집니다.
- 장시간 동일 작업 반복 시, print head nozzle을 부분적으로 막을 수 도 있습니다.
-
I phone 14 인쇄가 어려운 이유
II. 잉크가 제 위치에 떨어지지 않으면 나타다는 문제 — I phone 14 인쇄가 어려운 이유
1. Stand off가 높으면
1_1 잉크가 제 위치에 떨어지지 않는 이유
- 하기 사진은 dropwatcher로 잉크 jetting의 Best 조건을 찾은 값입니다.
- 원을 유지하면, 직진성 또한 좋습니다.
- 하지만, 아무리 좋은 젯팅 조건이라도, stand off가 클 수록 잉크는 제 위치에 떨어지지 않습니다.
-
I phone 14 인쇄가 어려운 이유 -
잉크가 떨어지는 속도는 대부분 7m/s, 즉 1초에 7미터를 가는 속도입니다. 굉장히 빠르게 잉크가 jetting 됩니다.
-
하지만, 7m/s은 잉크가 Nozzle을 통해 발사(jetting, 토출)될 때 속도고,
- 질량이 작은 잉크 방울 속도는 처음 7m/s에서 거리 길어질 수록 속도가 줄어들고,
- 떨어지는 잉크 방울 7m/s 속도와 Print head carriage 이송 속도 0.8m/s에 맞추어진 각 색상별, white의 일자 정렬 즉 offset 값 또한 맞지 않게 됩니다.
- 결국, 떨어져야 할 곳에 잉크 방울이 빗나가서 떨어지게 되니, 인쇄 품질은 거칠게 되고, 의도했던 색상 또한 나오지 않게 됩니다.
-
I phone 14 인쇄가 어려운 이유
1_2. 그리고, 떨어지는 거리가 더 멀어지면,
- 잉크 jetting 속도, 7m/s는 급격히 줄어들어, 하나로 뭉쳐서 떨어지던 잉크가 작은 방울들로 쪼개지게 됩니다.
- 속도도 줄어들고, 몇 개로 쪼개진 작은 질량의 잉크 방울은 Print head 케리지 속도(0.8m/s)로 발생한 공기 와류에도 영향을 받게 됩니다.
- 특히, 몇 개로 쪼개진 작은 질량의 잉크 방울은 공기 와류를 타고 print head carriage를 따라 날아다니다가, 엉뚱한 위치에 한꺼번에 떨어지게 됩니다.
- 아래 영상을 클릭하시면 지금 설명을 좀 더 쉽게 이해하실 수 있습니다.
- 헤드 높이에 따라 잉크 떨어지는 위치가 다른 이유
2. 날아 다니는 작은 잉크 방울의 위험성
- 날아다니는 조그만 잉크 방울들이 소재 바닥에도 떨어지지만, print head nozzle 표면에도 붙게 됩니다.
- 작은 잉크 방울들이 점점 노즐 표현에 붙고, 작았던 잉크 방울은 큰 잉크 방울이 되어, 노즐 구멍을 부분적으로 막아, 잉크가 직진으로 분사되지 못하게 합니다.
- 즉 그런 구멍에서 분사되는 잉크는 직진으로 분사되지 못하고 사선으로 분사되어, 실제 인쇄에서 줄처럼 보이는 밴딩으로 인쇄품질에 영향을 미치게 됩니다.
- 더 큰 문제는 이렇게 Print head 노즐 표면에 부분적으로 뭍은 잉크를 잘 닦아내지 않으면,
- 노즐 주변에 뭍어 있는 잉크가 lamp로 굳게 되어, 나중에 cleaning을 해도 회복되지 않을 수 있습니다.
- 처음에는 사선 분사로 인쇄 품질에 영향을 미치고, 이 상태에서 잉크가 더 쌓여 굳게 되면 결국 해당 노즐을 막게 됩니다.
- 노즐 부분 막힘, 완전 막힘은 하기 사진 참조하세요.
-
I phone 14 인쇄가 어려운 이유 - 이 상태에서 print head nozzle pattern을 인쇄하면 하기 사진과 같이 지저분하게 인쇄됩니다.
-
I phone 14 인쇄가 어려운 이유
3. 실제 I phone 14를 인쇄하는 소비자
- 이런 위험성에도, 당사 프린터로 I phone 14 인쇄를 가끔 진행하시는 분이 있습니다.
- 처음에는 zig를 이용해 여러 개를 인쇄했지만, 공기 와류로 인해 각 케이스 마다 시작점이 약간 틀어져, 지금은 한 개씩 인쇄하고 있습니다.
- 지금도 해당 업체 대표님과 가끔 통화할 일이 있으면, “대표님 가능하면, i phone 14 케이스 말고, 다른 아이템을 찾아 보세요 ”
- 그리고, 어떤 대표님께서는 아예 I phone 14 카메라 부분을 때어내고 다시 조립할 수 있는 케이스로 구매한다는 이야기도 들었습니다.
- 여러 업체 대표님들과 이야기 해 보면, 인쇄 품질은 떨어지지만, 그 나마 Mimaki로 i phone 14를 인쇄할 수 있다는 이야기도 들었습니다.
III. ARTJET UV Printer
ARTJET UV 프린터를 5년 이상 판매 및 유지보수하면서 가장 중요하다고 느낀 점이 있습니다.
제품 안정성 다음으로 중요한 것은 트러블슈팅 데이터 축적입니다.
어떤 장비든 사용 환경, 작업 조건, 사용자 숙련도에 따라 문제가 발생할 수 있습니다. 실제 생산 현장에서 중요한 것은 “문제가 아예 없는 장비”가 아니라,
문제가 생겼을 때 얼마나 빠르게, 얼마나 정확하게 원인을 찾고 해결할 수 있는가 입니다.
ARTJET은 현장에서 발생한 실제 문제 데이터를 지속적으로 수집하고 정리하여, 더 빠르고 정확한 문제 해결을 지원하고 있습니다.
🎥 출력 품질 샘플 보기
※ 이 글은 현장 사례 기반으로 작성되었습니다. 환경/장비 구성에 따라 결과가 다를 수 있습니다.
