오늘은 일반 인쇄물에 Varnish만 올려 에폭시 효과를 만드는 방법에 대해 설명 드리겠습니다.
I. Varnish 전용 장비 _일반 인쇄에 Varnish로 에폭시 효과 만들기
1. 인쇄 산업 _일반 인쇄에 Varnish로 에폭시 효과 만들기
UV프린터에서는 Varnish란 투명 잉크 옵션이 있습니다.
자주 사용하지는 않지만 특정 부위에 투명 잉크를 올려 디자인 효과를 줄 수 있습니다.
전통 인쇄 분야에도 이런 효과를 줄 수 있는 데 보통 “에폭시”라고 합니다.
책 표지, 제목 부분만 반짝이게 만든 건, 모두 에폭시 효과를 준 것입니다.
인쇄가 끝나면 후가공 업체에 맡겨 이런 에폭시 효과를 만듭니다.
하지만, 이 작업은 잉크젯 인쇄가 아니기에,
- 소량으로 했을 경우 단가가 높고,
- 소량 오더는, 후가공 업체에서 잘 진행하지 않으려 하며,
- 대량으로 진행했을 경우만 수익성이 보장됩니다.
2. 에폭시, 금박, 은박이 가능한 Single pass 잉크젯 장비 _일반 인쇄에 Varnish로 에폭시 효과 만들기
전통 인쇄 분야에서도, 소량 인쇄에 대한 필요성, 매 인쇄마다 숫자가 다른 가변 DATA에 대한 수요로
잉크젯이 도입되었고, 가장 빠르게 보급되고, 확산된 곳이 라벨 산업입니다.
인쇄 자체가 잉크젯으로 대체되면서, 에폭시, 금박, 은박 후가공 장비 또한 잉크젯으로 대체되고 있습니다.
전통 인쇄 분야 후가공 장비로 가장 먼저 보급된 것이 이스라엘에서 만든 “스코딕스” 장비 입니다.
한국에서는 높은 가격( 5~7억)으로 규모가 큰 업체 위주로 납품 되었습니다.
이후, 코니카미놀타에서 MGI varnish 장비가 2~3억 수준으로 출시되었고, 지금은, “스코딕스” 장비 보다 MGI 장비 판매 수량이 더 많은 것으로 알고 있습니다.
두 장비 모두다 에폭스 혹은 금박 은박 효과를 내는 원리는 하기와 같습니다.
- 인쇄된 종이를 종이 적재함에 올려 놓고,
- 장비를 가동하면, 하나씩 자동 로딩 되고,
- 흘려 가는 도중 장비에 장착된 카메라에 의해, 장비는 인쇄 위치를 인식하고,
- 장비 프로그램의 투명 잉크 file은 지정된 위치에 투명 잉크를 인쇄하고
- UV를 통해 그 투명 잉크를 cure하면 에폭시 효과 완성.
- 혹은, 엑폭시 효과가 완성된 부분에 금박 혹은 은박을 file을 통과하면,
- film에 붙어 있는 금박, 은박이 투명 잉크에 전이되면서 금색과 은색 표현
전통 인쇄 후가공 장비와 비교했을 때 생산성이 빠르진 않지만, 소량 오더를 할 수 있고, 좀 더 detail한 효과를 줄 수 있기에, 판매량은 늘어나는 중입니다.
3. Multi pass varnish 후가공 장비 _일반 인쇄에 Varnish로 에폭시 효과 만들기
하기 youtube 보시면, 전통방식으로 인쇄된 종이의 crop mark를 읽고, 특정 부위만 Varnish를 인쇄하는 방식입니다.
https://www.youtube.com/watch?v=t-HRdxabQDI
Single pass 장비인 스코딕스, MGI 비교, 생산성은 현저히 떨어지지만
낮은 가격으로 인해 인쇄 산업 분야에서 어느 정도 수요가 있다고 합니다.
하지만 금박 은박 표현을 위해서는, 별도 장비가 필요합니다.
가격은 대략 8~9천만원 수준입니다.
II. UV Printer를 활용한 에폭시 효과 만들기 _일반 인쇄에 Varnish로 에폭시 효과 만들기
1. 에폭시 효과 _일반 인쇄에 Varnish로 에폭시 효과 만들기
리코 프린터로 인쇄 후, varnish만 올려 에폭시 효과를 준 사진입니다.
Varnish와 인쇄 잉크가 반응하기에, 인쇄 용지는 반드시 코팅된 용지를 사용해야 깔끔하게 에폭시 효과를 낼 수 있습니다.
코팅되지 않은 종이는, 아래처럼 리코 잉크와 varnish 잉크가 반응을 일으켜 깔끔하지 않습니다.
Varnish를 이용해 에폭시 효과는 구현가능하지만, 한 가지 문제는 카메라가 없기 때문에, 위치를 수동으로 맞추어야 합니다.
- 종이 인쇄면 밖으로 4개 이상의 테두리를 만들고,
- UV Printer를 통해 flat bed 밖으로 동일한 테두리를 인쇄 후,
- 그 위치에 맞추어 인쇄하면,
- 완전 정확히는 않지만, 특정 인쇄면에 Varnish만 인쇄할 수 있습니다.
물론, 인쇄도 UV로 프린터로 하고, Varnish도 UV프린터로 할 경우, 바로 한번에 Varnish까지 인쇄됩니다.
UV 인쇄는 Varnish 적층이 가능하기에, 아래와 같이 점자를 만들기도 합니다.
2. 금박 은박 _일반 인쇄에 Varnish로 에폭시 효과 만들기

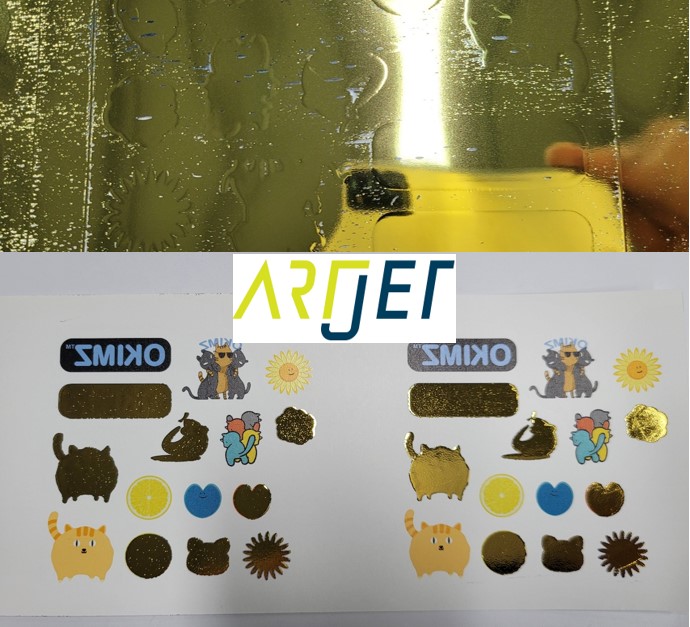

Varnish 잉크를 통해 금박 은박을 Test한 적이 있습니다.
Varnish가 금박 은박에 특성화되어 있는 액체가 아니었기에, 현재 Varnish로 금박 은박을 표현하는데 한계가 있었습니다.
하기 사진을 자세히 보시면, Edge 부분이 깔끔하게 표현되지 않았습니다.
3. 중국 파트너 _일반 인쇄에 Varnish로 에폭시 효과 만들기
위에 설명 드림 multi pass inkjet Varnish 장비를 판매하고 있는 중국 파트너에 의하면,
- 금박 은박 표현을 위해, Varnish ink 자체는 별도 개발 되었고,
- 램프 cure 방식에 대해서도 Test가 필요하고,
- 개발 된 Varnish에 맞는 금박, 은박 용지도 셋팅이 필요하고,
- 금박, 은박 진행시, 코팅 온도 또한 Test가 필요하다고 합니다.
굿즈, 간판, 광고와 같이 UV Printer에 특화된 아이템만 진행하시는 분들은 본 사항에 대해 큰 관심이 없지만,
리코등 기존 인쇄 장비를 갖고 계신 분들은 소량 작업 시, 에폭시, 금박 은박에 대한 궁금증이 있어서 이렇게 정리해 봅니다.
